Huawei SCUN | Kontrolní deska| pro 5680/5683 OLT

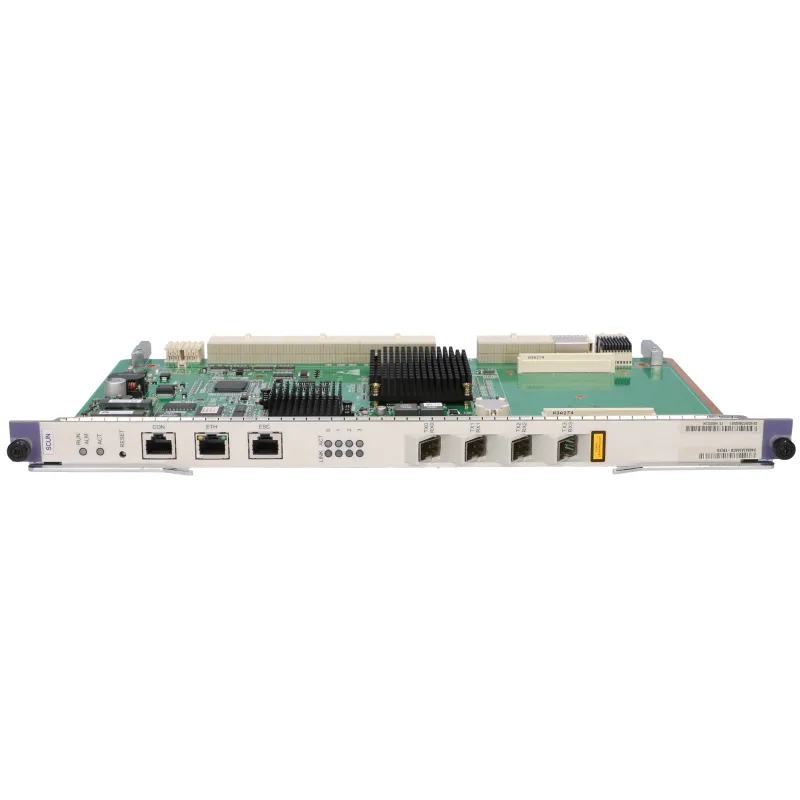

Ovládací deska Huawei SCUN

Deska SCUN společnosti Huawei je deska Super Control Unit. Tvoří jádro řízení systému a přepínání a agregace služeb. Deska SCUN může také fungovat jako řídicí a kontrolní jádro integrovaného systému správy sítě (NMS). Komunikuje s deskami služeb pro klíčové informace o správě a řízení prostřednictvím sériového portu master/slave a vnitropásmového kanálu GE/10GE. Tímto způsobem deska SCUN konfiguruje, spravuje a řídí zařízení a implementuje jednoduché funkce směrovacího protokolu.

Základní princip systému Huawei SCUN

Řídicí modul spravuje celou desku a servisní desky a komunikuje se zásobníkem ventilátorů prostřednictvím rozšířeného sériového portu.
Napájecí modul napájí ostatní funkční moduly karty.
Modul hodin dodává hodinový signál ostatním funkčním modulům karty.
Přepínací modul poskytuje port GE a port 10GE pro přepínání a agregaci služeb 2. nebo 3. vrstvy.
Poskytuje čtyři porty GE pro přenos dat pomocí portů na předním panelu.
Poskytuje dva porty GE/10GE pro každou transceiverovou desku při přenosu vysílání.
Poskytuje 16 portů GE/10GE pro realizaci přepínání GE/10GE na každé desce služeb.
Poskytnutí dvou portů 10GE pro sdílení zátěže s pohotovostní řídicí deskou (podporováno u verzí V800R011C00 a novějších).
