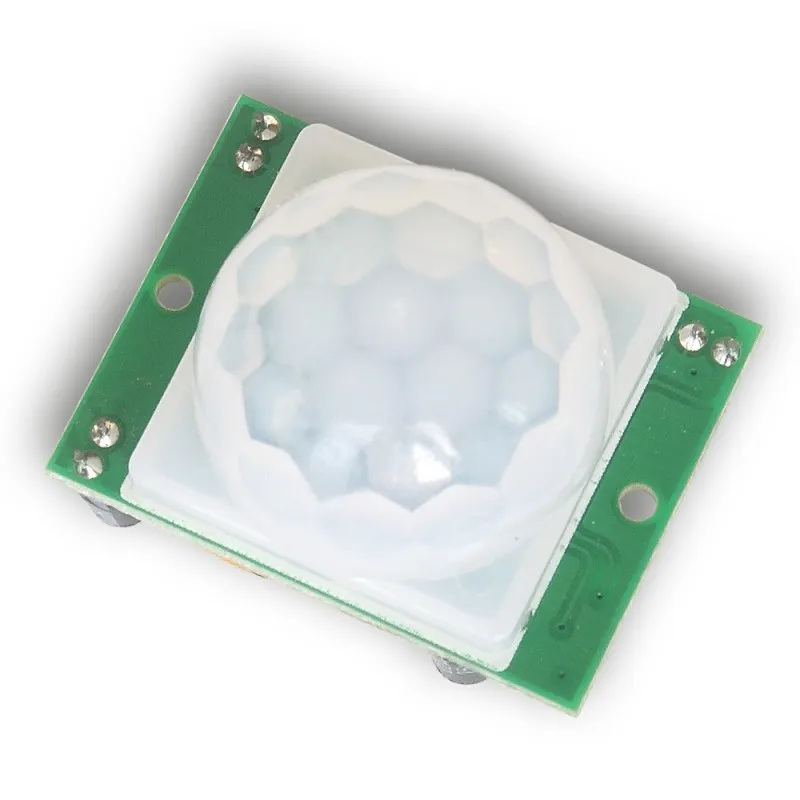

Tinycontrol HC-SR501 | pohybový senzor PIR | úhel pohledu 360st x100st

Senzor pohybu Tinycontrol

Pohybový senzor PIR umožňuje detekci pohybu analýzou infračerveného záření odraženého od objektů. Konstrukce detektoru detekuje změny ze 2 oddělených infračervených oken a zesilovač převádí tento puls na signál s vysokou logickou úrovní. Senzor může připojit výstup senzoru k digitálnímu vstupu lan ovladače INP1-4D. Je však třeba poznamenat, že stav Nízký Nízký vynucený detektorem je klidový stav a vysoký Vysoký stav indikuje spuštění PIR.

Nastavení senzoru

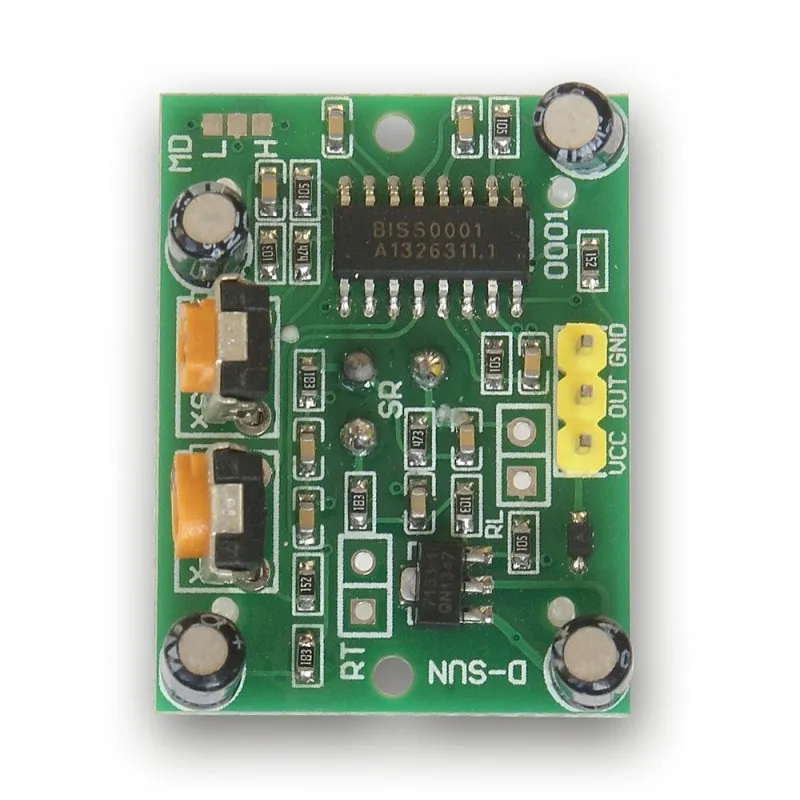

Na desce jsou dva potenciometry Sx a Tx, díky nimž si uživatel může přizpůsobit činnost senzoru svým potřebám. Tyto potenciometry jsou označeny symboly Sx a Tx. Tx se používá k nastavení základní doby zadržení po detekci pohybu. Sx nastavuje dobu pohotovostního zpoždění po posledním spuštění. Po detekci pohybů na východu je stav po celou dobu udržován na vysoké úrovni.
