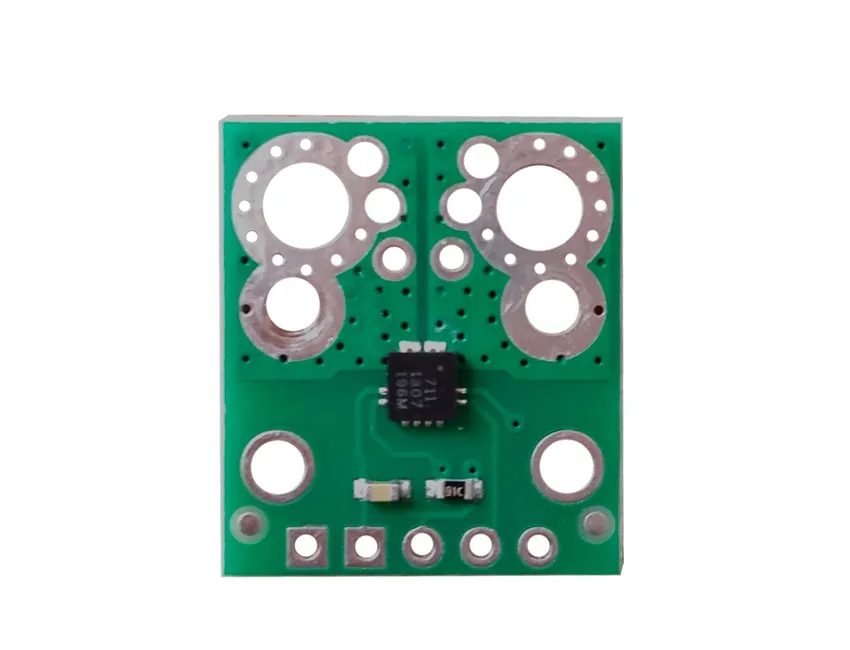

Proudový senzor je určen k měření proudu protékajícího kabelem. Měření je založeno na Hallově jevu, což znamená, že není nutné zahrnout měřič do měřeného obvodu. Měření se provádí pomocí senzorů s galvanickým oddělením, což zajišťuje bezpečnost a žádné problémy s nekontrolovaným tokem proudu přes měřicí obvody.
Na výstup snímače je přiváděno analogové napětí úměrné měřenému proudu. Hodnota napájení od 3 V do 5,5 V zajišťuje kompatibilitu se systémy pracujícími v těchto napěťových rozsazích.
| Funkce / filtry | |
| Typ zařízení | Snímač |
| Technické specifikace | |
| Napájecí napětí logické části | 3.0 V do 5.5 V |
| Rozsah měření | Od -75 A do +75 A |
| Aktuální spotřeba logické části | 4 mA |
| Citlivost pro napájení 3,3 V | 18,5 mV / A |
| Šířka pásma | 100 kHz |
| Rozsah pracovních teplot | Od -40 ° C do 125 ° C |
| Hmotnost modulu | 1 g (bez konektorů) |
| Rozměry | 18 mm × 20,5 mm |
| Odpor systému | 1,1 mΩ |
Senzor měří střídavý proud (střídavý proud) a DC (stejnosměrný proud).
Maximální napětí je 100 V.
