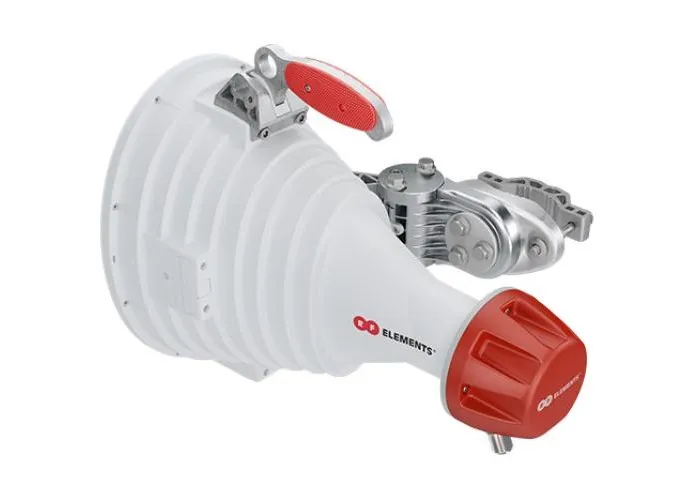

RF ELEMENTS 30 DEGREE HORN ASYMMETRICAL BEAM ANTENNA WITH 2X N-
RF ELEMENTS 30 DEGREE HORN ASYMMETRICAL BEAM ANTENNA WITH 2X N-FEMALE 5GHZ-6GHZ, 20.5DBI, HG3-CC-A30

RF ELEMENTS 30 DEGREE HORN ASYMMETRICAL BEAM ANTENNA WITH 2X N-FEMALE 5GHZ-6GHZ, 20.5DBI, HG3-CC-A30

KÓD: HG3-CC-A30 HORN
379,12 EUR s DPH
Přidáno do košíku
-
+
KS
DOSTUPNOST:
local_shipping ODESLÁNÍ: 24h
Energetický zisk: 21dBi - 30dBi
Frekvence antény: 5 GHz
Typ antény: Sektorová
Horizontální šířka: 30°
more ZOBRAZIT VÍCE PARAMETRŮ
Horizontální šířka:

O PRODUKTU

Průlomové sektorové antény RF Elements Horn CC

Asymetrické antény Horn CC, včetně modelu HG3-CC-A30, poskytují jedinečný asymetrický tvar paprsku při zachování vynikajícího potlačení šumu a celkového vynikajícího výkonu dobře navržené klaksonové antény s konektory N-Female. To umožňuje novou úroveň škálovatelnosti sítě a zvýšenou propustnost. Asymetrické antény Horn CC doplňují řadu vynikajících symetrických antén Horn.

HG3-CC-A30 klakson cc

Unikátní asymetrický paprsek

Asymetrické antény Horn CC mají jedinečný tvar paprsku. Průřez paprsku je eliptický: široký v azimutu a úzký v rovině nadmořské výšky. To je užitečné v aplikacích, kde asymetrický tvar paprsku poskytuje lepší pokrytí.

Žádné postranní laloky

Asymetrické antény Horn CC mají díky optimalizovanému designu přirozeně tlumené boční laloky: koncentrují energii do jednoho hlavního paprsku. Absence postranních laloků poskytuje vynikající imunitu proti rušení sítě při použití asymetrických Horn CC antén.

Vysokorychlostní výkon

Vyzařovací diagram antén Asymetrical Horn CC je stabilní po celé šířce pásma.

Vyvážené charakteristiky vodorovného a svislého paprsku

Asymetrické antény Horn CC mají vyvážené horizontální a vertikální paprskové vzory. Vyvážených paprsků H + V je u asymetrických antén paprskových antén velmi obtížné dosáhnout, a to je oblast, kde selhávají všechny konkurenční produkty na trhu. Vyvážené paprsky H + V jsou zásadní vlastností pro stabilní provoz spojení při přepínání kanálů.

Asymetrické Horn CC antény s vysokým ziskem

Antény Asymetrical Horn CC mají vyšší zisk ve srovnání s anténami Symmetrical Horn se stejnou azimutovou šířkou paprsku. Asymetrické antény Horn CC pokrývají velmi široký frekvenční rozsah: 5180–6000 MHz s vynikajícím výkonem VSWR.

lesní roh zisk a vswr

Dokonalé pokrytí signálem

Mainstream patch array sektoru antény mají velmi široký azimutový radiační vzor a velmi úzkou elevační rovinu. Pokud je AP nainstalován na vysoké věži, trpí zákazníci v blízkosti věže nízkou úrovní signálu AP. Asymetrické antény Horn CC poskytují cenné další stupně šířky paprsku na fasádě, čímž snižují nulovou zónu při zachování zvýšeného zisku pro velké vzdálenosti.

Konektory typu N.

Asymetrické antény Horn CC mají N-female konektory používané v široké škále zařízení, jako jsou Mimosa A5c, Cambium Networks PMP 450, LigoWave a mnoho dalších.

roh cc n-žena

SPECIFIKACE

Funkce / filtry
Energetický zisk 21dBi - 30dBi
Frekvence antény 5 GHz
Typ antény Sektorová
Horizontální šířka 30°
Použití Venku
Třída těsnosti IP55
Typ konektoru TwistPort
Vertikální šířka 30°, 37 dB,

Technická data
Připojení k rádiu 2x N Žena
Typ antény Roh
Materiály Hliník, stal, plastik
Třída těsnosti IP55
Průměr stožáru 36-80 mm (doporučeno co nejblíže hranici 80 mm, jak je to možné)
Pracovní teplota -35 ° C až + 55 ° C (-31 ° F až + 131 ° F)
Odolnost proti větru 160 km / h
Zatížení větrem 67 N při 160 km / h
Rozsah nastavení antény ± 25 ° wzniosu, ± 20 ° azymutu
Výkon
rozsah frekvencí 5180 - 6000 MHz
Zisk 20,5 dBi
Azimut -3dB šířka paprsku H 21 ° / V 21 °
Šířka elevačního paprsku -3 dB V 15 ° / V 15 °
Azimuth -6dB šířka paprsku H 30 ° / V 30 °
Šířka elevačního paprsku -6 dB H 20 ° / V 20 °
Účinnost paprsku 95%
Vztah front-to-back 35 dB
VSWR Max 5180-6000 MHz 1.8
Polarizace Duální lineární H + V
Impedance 50 Ohm

NEJČASTĚJŠÍ DOTAZY

Jak nainstalovat montážní držák antény HG3-CC-A30?

Nejprve namontujte držák na tyč. Držák tyče je oboustranný: lze jej namontovat na levou nebo pravou stranu antény.

Jak nainstalovat anténu HG3-CC-A30?

Jednoduše zasuňte anténu do držáku a upravte výšku a azimut. Instalaci dokončete utažením šroubů.
K dokončení celého procesu je zapotřebí pouze jeden nástroj.
