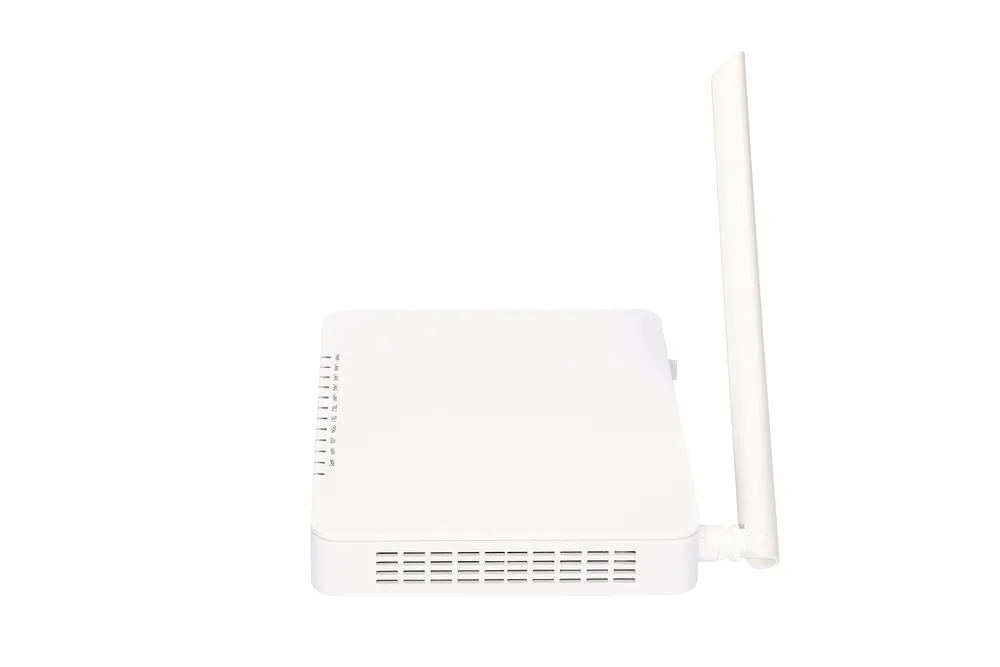

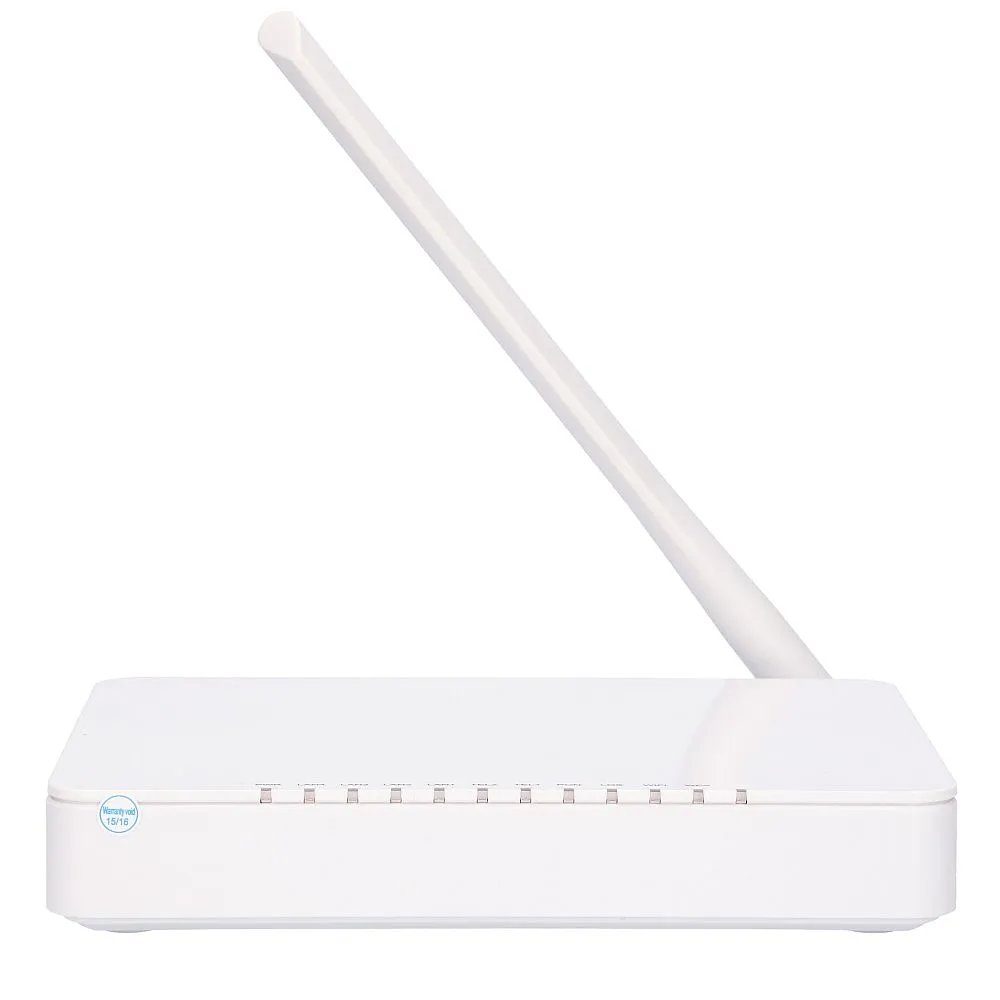

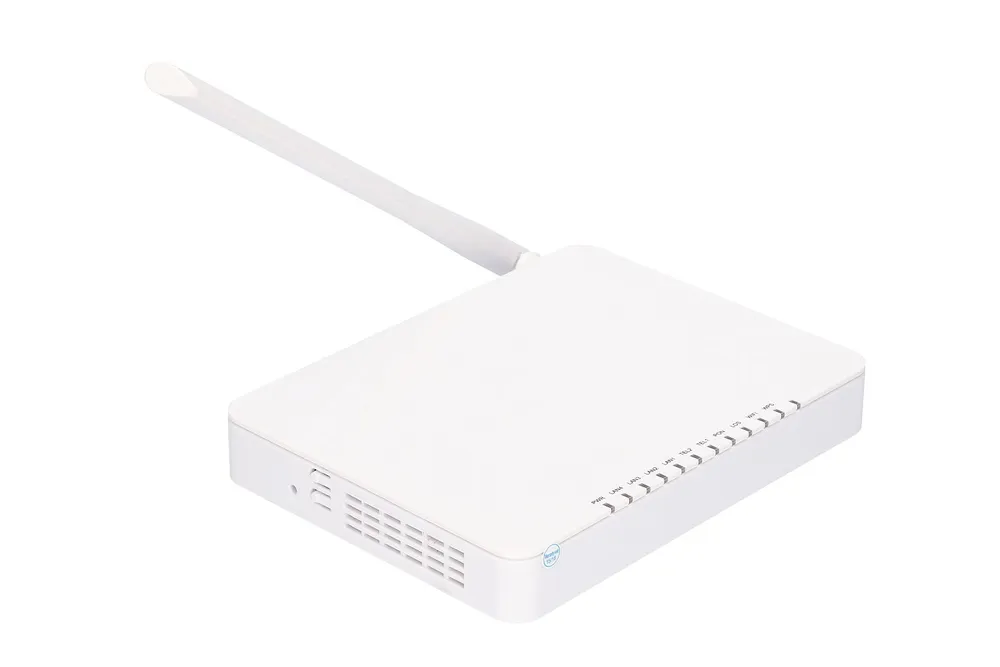

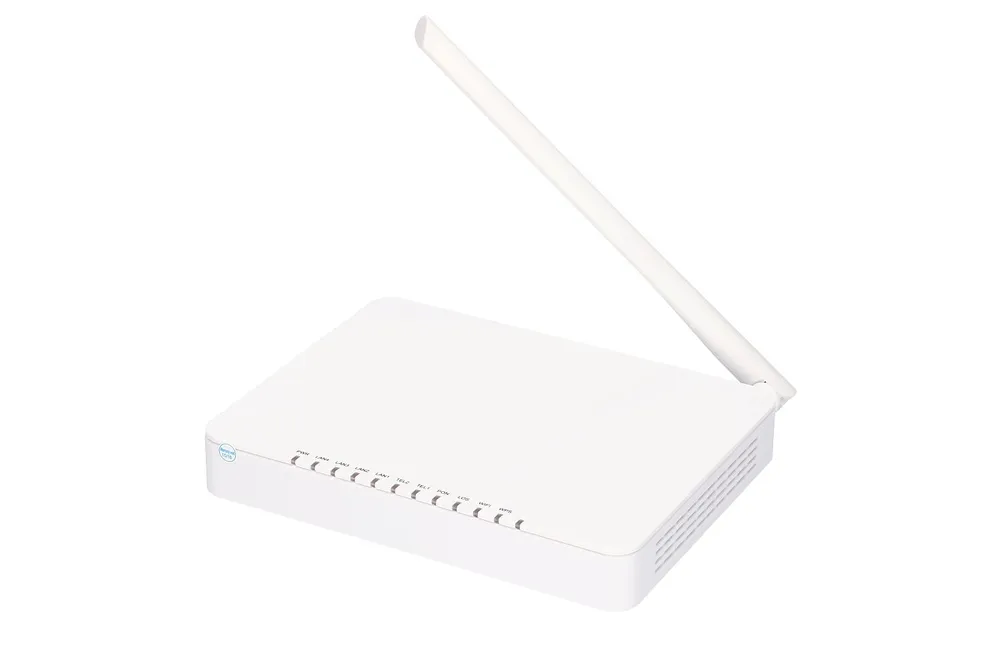

ORION 4 GE patří k optickým síťovým jednotkám EPON. Byl navržen tak, aby splňoval požadavky širokopásmové přístupové sítě. Zařízení funguje skvěle v řešeních FTTH a FTTO a poskytuje služby přenosu dat, hlasu a videa na základě sítě EPON. ORION byl postaven na základě chipsetu Broadcom.
EPON je nejnovější generace technologie přístupových sítí, která je v souladu se standardem IEEE802.3ah. Ve srovnání s jinými standardy pasivní optické sítě dosahuje EPON vyšší propustnosti a vyššího výkonu při použití různých délek paketů. Zařízení nabízí efektivní paket uživatelského provozu s segmentací rámců, což umožňuje vyšší kvalitu služeb (QOS) pro hlasovou a video komunikaci citlivou na zpoždění.
Sítě EPON zajišťují spolehlivost a efektivitu, což jsou funkce nezbytné jak pro obchodní služby, tak pro služby pro jednotlivé zákazníky. EPON umožňuje implementaci sítí Fiber To The Home (FTTH) ekonomickým způsobem, což se promítá do zrychleného rozvoje sítí po celém světě.

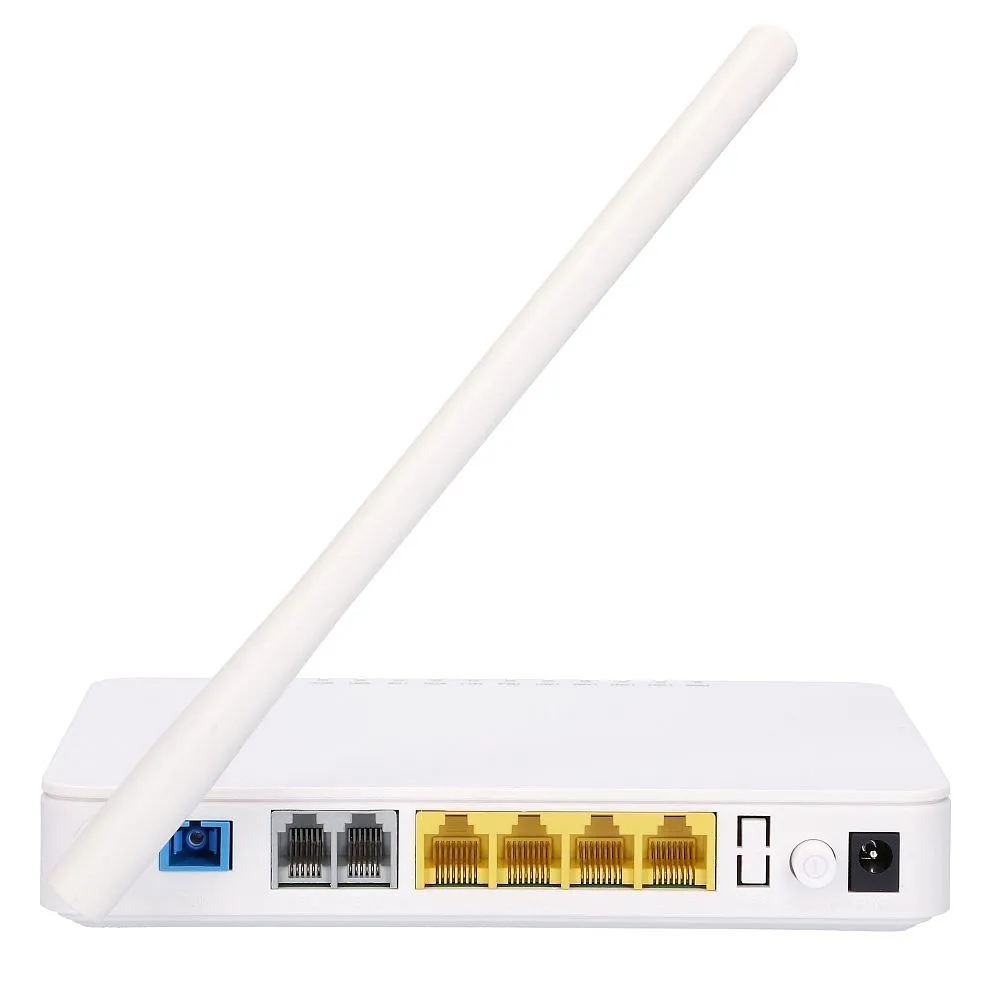

ORION 4 GE poskytuje dva porty POTS, čtyři automaticky se přizpůsobující porty GE a rozhraní Wi-Fi 802.11 n / b / g. Zařízení se vyznačuje vysokou účinností přenosu dat a poskytuje dokonalý zážitek při používání služeb VoIP, internetu nebo HD videa. EXTRALINK ORION 4 GE je ideální řešení terminálu a dlouhodobá služba podporující nasazení FTTH. Má dobrou kompatibilitu s OLT třetích stran, jako jsou Huawei / ZTE / Fiberhome / Alcatel-Lucen.
Funkce / filtry | |
Bezdrátové standardy | IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, |
Počet portů LAN | 4x [10/100/1000M (RJ45)] |
PON standard | EPON |
USB port | Žádný |
VoIP porty | 2x POTS |
Rozhraní | |
Port PON | 1 Optické rozhraní EPON Splňuje standard 1000 BASE-PX20 + Symetrický 1,25 Gb / s před a za Rozdělovací koeficient pro single-mode SC vlákna: 1:64 Přenosová vzdálenost 20 km |
Port Ethernet (LAN) | 4 porty 10/100 / 1000M Auto-negotiation RJ45 Plně duplexní / poloduplexní přenos RJ45 Auto-MDI / MDI-X Vzdálenost 100 metrů |
Port POTS | 2 * RJ11 s 3REN Vzdálenost 1 km Vyvážený kruh, 55 V RMS |
Napájecí port | 12V DC vstup S AC / DC 12 V 1 A adaptérem AC vstup |
Wi-Fi | |
Standard | IEEE802.11b / g / n |
Frekvence | 2 400 ~ 2 500 GHz |
Přenosová rychlost bezdrátové sítě | IEEE 802.11b: 1, 2, 5,5, 11 Mbps IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps IEEE 802.11n: až 200 Mb / s |
Modulační systémy | 802.11g: 64QAM, 16QAM, QPSK, BPSK, DSSS 802.11b: CCK, DQPSK, DBPSK HT20: 64 QAM, 16QAM, QPSK, BPSK |
Kanál | 13 kanálů, konfigurovatelných podle standardů USA, Kanady, Japonska a Číny |
Citlivost příjmu rádiového signálu | 802.11b: -96 dBm @ 1 Mbps; -93 dBm @ 2 Mbps; -91 dBm @ 5,5 Mb / s; -88 dBm @ 11 Mbps 802.11g: -90 dBm @ 6 Mbps; -89 dBm @ 9 Mbps; -89 dBm @ 12 Mbps; -867 dBm @ 18 Mbps; -83 dBm @ 24 Mbps; -79 dBm @ 36 Mbps; -75 dBm @ 48 Mbps; -75 dBm @ 54 Mbps 802.11n: -96 dBm @ 1 Mbps; -88 dBm @ 11 Mbps; -90 dBm @ 6 Mbps; -75 dBm @ 54 Mbps; -86 dBm @ m0 / 20 MHz; -69 dBm @ m15 / 20 MHz; |
RF TxPower | TX power out B mode @ 11 Mbps: 18 dBm +/- 2 TX power out G mode @ 54 Mbps: 16 dBm +/- 2 TX power 11n mode @ HT20: 16 dBm +/- 2 |
Režim šifrování | 64bitový, 128bitový WEP, AES, TKIP, WPA, WPA2, 802.1x |
Přenosová vzdálenost | 100 m uvnitř 300 m venku (liší se podle skutečného prostředí) |
Řízení | |
Správa sítě | Standardní rozhraní OAMI vyhovující definici IEEE802.3ah Podpora pro správu WEB a TR-O69 |
Funkce řízení | Monitor stavu, správa konfigurace, správa alarmů, správa protokolů |
Specifikace prostředí | |
Bydlení | Plastický |
Napájení | Externí napájecí adaptér AC / DC 12 V 1 A. Spotřeba elektřiny: <7 W. |
Rozměry | 170 mm (délka) x 130 mm (šířka) x 30 mm (výška) |
Hmotnost | 0,3 kg |
Ekologické předpoklady | Pracovní teplota: 0 ° C ~ 50 ° C Skladovací teplota: -40 ° C ~ 85 ° C Pracovní vlhkost: 10% ~ 90%, nekondenzující Vlhkost při skladování: 10% ~ 90%, nekondenzující |
Konfigurace ONU Extralink ORION WAN | Ke stažení |
Ke konfiguraci zařízení používáme IP 192.168.100.1.
Výchozí přihlašovací jméno a heslo pro zařízení je CUAdmin.
Podrobné pokyny k nastavení zařízení naleznete v přiložené příručce v části podpory.
