RAPTOR se 4 PON porty je produkt EPON OLT, tj. Pasivní optická síť, vhodná pro stojany (velikost 1U). Vyznačuje se malými rozměry, flexibilními funkcemi a kompatibilitou s většinou zákaznických jednotek. OLT se snadno instaluje a poskytuje vysoký výkon. Podporuje „Triple-Play“, CPN, IP kameru, Enterprise LAN a IOT.

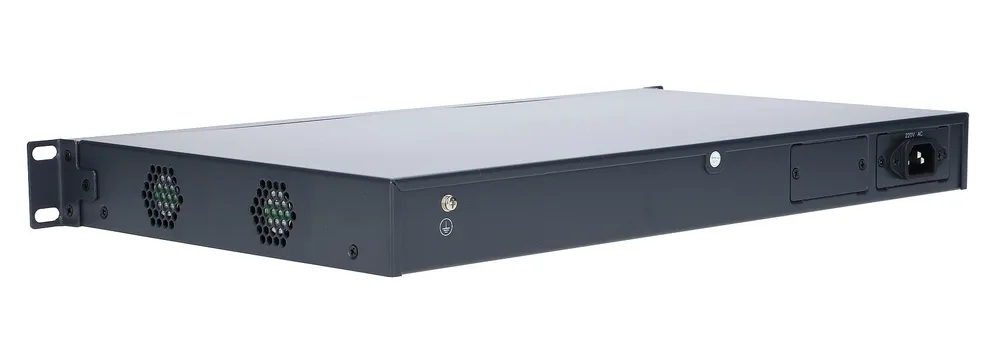

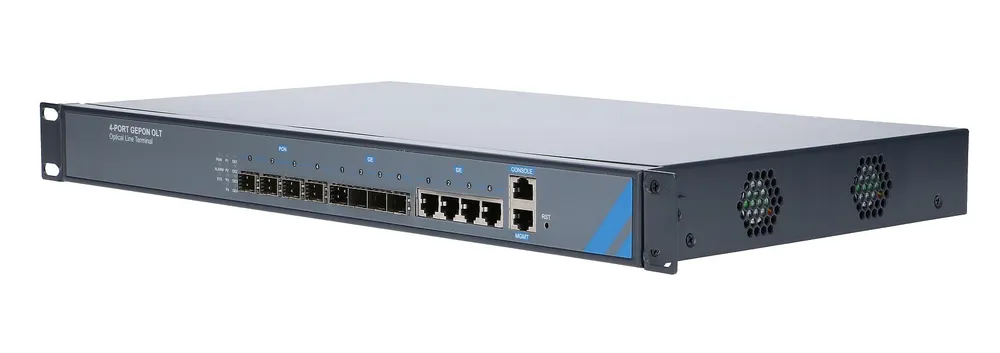

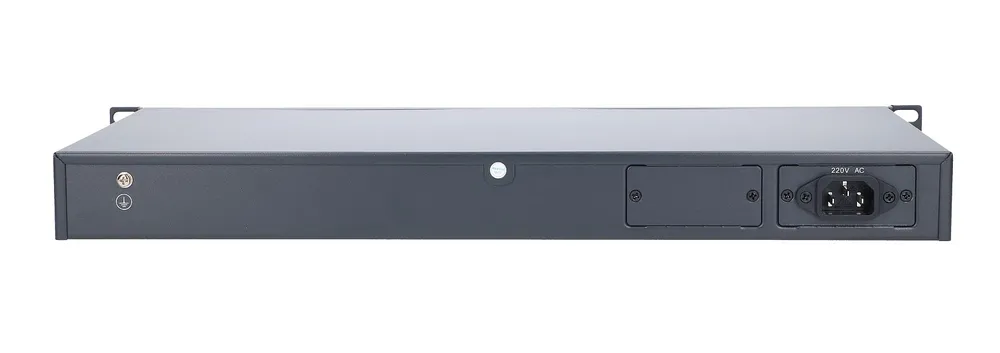

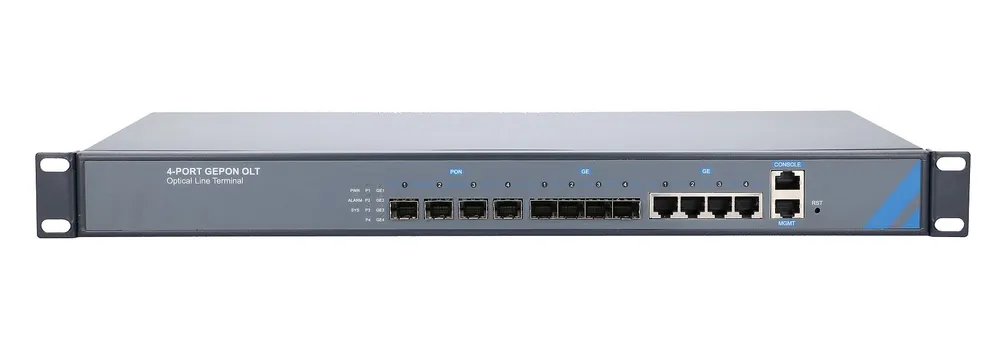

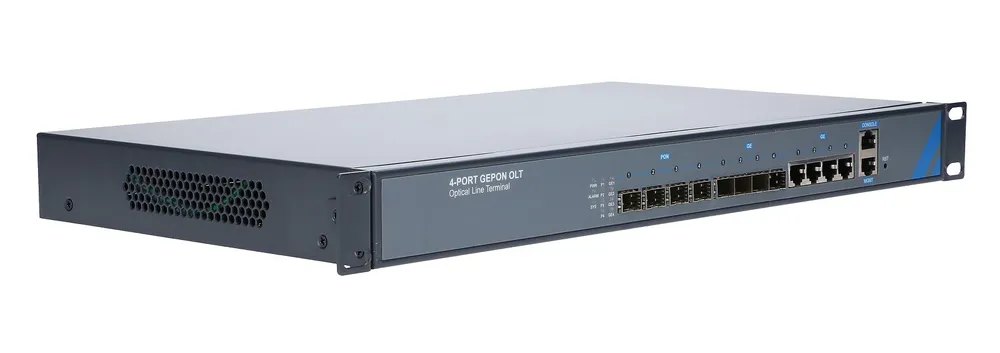

OLT lze instalovat do standardního 19 ”stojanu. Zařízení je 390 mm dlouhé, 250 mm široké a 44 mm vysoké. Má 4 porty EPON SFP, 4 uplinkové a kombinované porty SFP, 4 měděné porty GE, 1 port CONSOLE a 1 správu sítě GE. RAPTOR je ideální pro nastavení sítě optických vláken ve společnosti.
RAPTOR je vybaven velmi užitečnou funkcí správy celé struktury zařízení pomocí EMS (Element Management System). Zařízení je ideální pro méně pokročilé uživatele, protože umožňuje rychlou a snadnou konfiguraci síťových zařízení několika kliknutími. EMS umožňuje mimo jiné přidávat a odebírat ONU, automatickou detekci a registraci, testování připojení, přiřazování MAC adres, testování a filtrování zpětné smyčky, řízení toku vícesměrového vysílání a řízení šířky pásma.
EMS podporuje standard TR-069 (WAN Management Protocol), který umožňuje serveru ACS automaticky a vzdáleně konfigurovat a shromažďovat data pro diagnostiku sítě. Čisté a přátelské rozhraní umožňuje uživatelům přístup ke všem zařízením připojeným k síti. Schopnost vzdáleně aktualizovat software ONU, automatické zjišťování a detekce odkazů jsou velmi užitečné. Možnost vzdáleného monitorování OLT a klientských terminálů ONU a jejich vzdálené konfigurace výrazně zjednodušuje proces správy sítě.
Zařízení lze spravovat prostřednictvím přehledného a čitelného webového rozhraní. Umožňuje vám pohodlně diagnostikovat hardware, sledovat porty, konfigurovat služby nebo aktualizovat software. Podrobnosti o konfiguraci a použití webového rozhraní jsou popsány v této příručce.
| Základní technické parametry | |
| Port Uplink | 4 měděné porty RJ-45 s automatickým vyjednáváním, 10/100 / 1000M 4 SFP sloty (Combo) |
| Port PON | 4 sloty SFP 1000BASE-PX20 + |
| Port pro správu | CONSOLE port - konektory RJ45 pro místní konfiguraci AUX (Auxiliary Port) - konektory RJ45 pro vzdálenou konfiguraci |
| Tlačítko reset | Resetování OLT |
| Zásuvka | Napájecí slot. Lze vybrat napájecí adaptér |
| Rozměry | 390 mm (délka) x 250 mm (šířka) x 44 mm (výška) |
| Nové OLT EXTRALINK EPON RAPTOR 4P PREDATOR 8P | Ke stažení |
| EPON OLT User Manual - EMS Part (4PON, 8PON) -V1.2 20150807 | Ke stažení |
| Cortina EPON OLT4PON, 8PON CLI Uživatelská příručka V1.4 20150824 | Ke stažení |
| EMS platforma verze 2.3.7 | Ke stažení |
| Instalační program databáze MySQL | Ke stažení |
| Nový OLTS od EXTRALINK RAPTOR 4P PREDATOR 8P - angl | Ke stažení |
| Příkladné řešení EPON založené na zařízeních EXTRALINK | Ke stažení |
| Extralink EPON OLT - webové rozhraní ENG | Ke stažení |
| Firmware Extralink OLT - WWW rozhraní | Ke stažení |
| Extralink EPON OLT - WWW rozhraní | Ke stažení |
| mibs.zip | Ke stažení |
Konfigurace zařízení prostřednictvím webového rozhraní je popsána v této příručce.
Pokud bylo zařízení správně nakonfigurováno pro práci s webovým rozhraním, můžete se k němu přihlásit pomocí výchozí IP adresy 192.168.1.100 a přihlašovacího jména a hesla admin.
EXTRALINK SFP GEPON BC + MODUL OLT HISENSE je vložka SFP určená pro toto zařízení.
