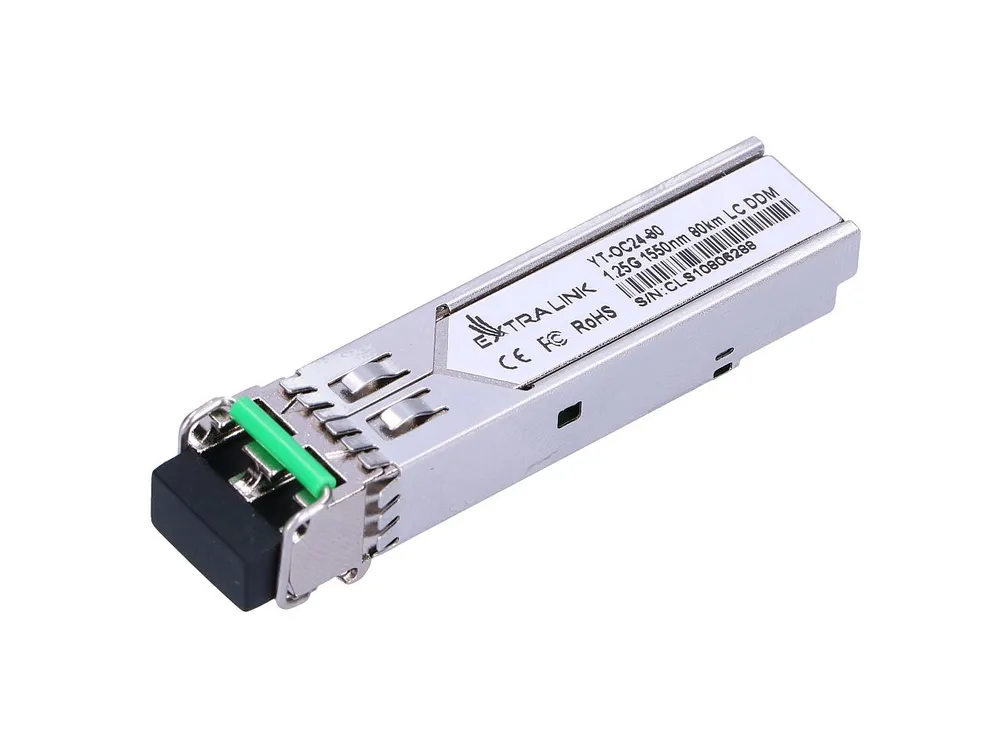

Extralink SFP 1.25G | Modul SFP | 1,25Gbps, LC/UPC, 1550nm, 80km, single mode, proM
KÓD: EX.8024 / EAN: 5902560368024

CZ
Modul Extralink SFP 1.25G 1550NM je vysoce výkonná a nákladově efektivní optická kazeta SFP podporující datový přenos 1,25 Gb / s s dosahem až 80 km při použití SMF. Singlemode SFP modul je vybaven PIN fotodetektorem a DFB laserem s vlnovou délkou 1550 nm. Extralink SFP 1.25G 1550NM má duplexní LC výstupní konektor, je kompatibilní se standardy SFP MSA a SFF-8472 a odpovídá RoHS.
Funkce / filtry | |
Přenosová vzdálenost | Přes 20km |
SFP modul - rychlost portu | 1,25 Gbps |
Výstupní konektor | LC |
Certifikace | FCC |
Doporučená provozní relativní vlhkost | 5 - 85 |
Maximální proud | 0,3 |
Maximální přenosová rychlost | 1250 |
Maximální přenosová vzdálenost | 80000 |
Maximální vlnová délka Rx | 1580 |
Maximální vlnová délka Tx | 1480 |
Minimální vlnová délka Rx | 1260 |
Minimální vlnová délka Tx | 1580 |
Osvědčení o udržitelnosti | CE, RoHS |
Počet přiložených produtků | 1 |
Podpora SMF | Ano |
Provozní rozsah teplot (T-T) | 0 - 70 |
Rozhraní | SFP |
Rozsah teplot při skladování (T-T) | -40 - 85 |
Typ duplexu SFP | Fyzikální (dvě vlákna) |
Typ SFP vysílače | Optické vlákno |
Typ vlákna | SM (Single-Mode) |
Vlnová délka | 1550 nm, 1550, |
Vstupní napětí | 3.13 - 3.47 |
Základní technické parametry | |
Přenosová rychlost | Dělejte 1,25 G |
Vzdálenost | Až 80 km |
Typ | SFP |
Výstupní konektor | LC |
Typ přenosu | Single-Mode |
Duplexní typ | Fyzikální (dvě vlákna) |
Skladovací teplota | -40 ° C ~ 85 ° C |
Relativní vlhkost | 5% ~ 85% |
Pracovní teplota | 0 ° C ~ 70 ° C (standardní) -20 ° C ~ 85 ° C (rozšířený) |
Napájecí napětí | 3,13 ~ 3,47 V (optimální 3,3 V) |
Napájecí proud | 300 mA max |
Optické vlastnosti - vysílač | |
Centrální vlnová délka (Odeslat) | 1480 ~ 1580 nm (obvykle 1550 nm) |
Spektrální šířka (-20 dB) | Max. 1 nm |
Faktor tlumení bočního režimu | Min. 30 dB |
Průměrný výstupní výkon | 0 ~ 5 dBm |
Tlumící faktor | Min. 9 dB |
Čas optického vzestupu / pádu (20% ~ 80%) | Max. 0,26 ns |
Diferenciální výkyv datového vstupu | 400 ~ 1800 mV |
Vstupní diferenciální impedance | 90 ~ 110 (typicky 100) |
TX Zakázat | Zakázat: 2,0 ~ Vcc [V] Povolit: 0 ~ 0,8 [V] |
T x Porucha | Porucha: 2,0 ~ Vcc [V] Normální: 0 ~ 0,8 [V] |
Přijímač | |
Centrální vlnová délka (snímač) | 1260 ~ 1580 nm |
Citlivost na příjem | Maks. -23 dBm |
Přetížení přijímače | Můj. -3 dBm |
DE-Assert | Maks. -24 dBm |
LOS Assert | Můj. -30 dBm |
Hystereze | 1 ~ 4 dB |
Diferenční výkyv datového výstupu | 370 ~ 1800 mV |
THE | Vysoká: 2,0 ~ Vcc [V] Nízká: maks. 0,8 [V] |
