Huawei MA5680T | OLT | GPON C+, 1x X2CS, 1x GICF, 1x GPBD, 2x SCUN, 2x PRTE











Terminál Huawei MA5680T je první globální přístupová platforma typu vše v jednom, která může poskytovat přístup DSL a optický integrovaný přístup. Může poskytovat ADSL2 +, VDSL2, POTS, ISDN, PON a P2P ethernetový optický přístup, službu triple play a služby pronájmu TDM / ATM / Ethernet pro firemní zákazníky.
Terminál OL56 MA5680T nabízí vysoce spolehlivé mobilní backhaul a rozhraní GE / 10GE s vysokou hustotou pro kaskádová zařízení vzdáleného přístupu. Huawei MA5680T pomáhá zjednodušit síťovou architekturu, aby umožnila bezproblémovou migraci v síti FTTx a podstatně nižší TCO.

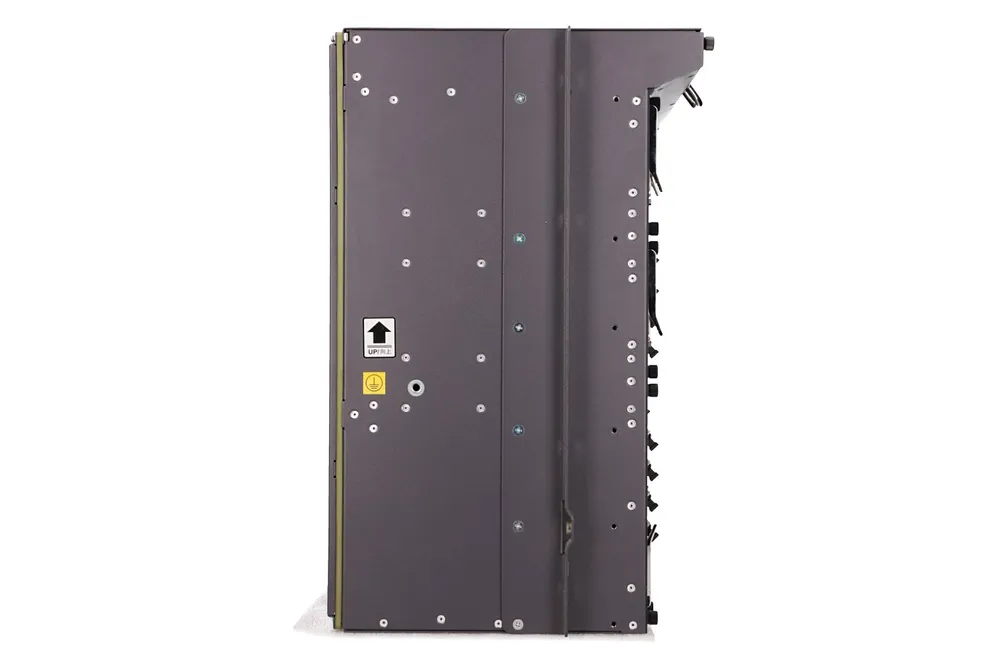

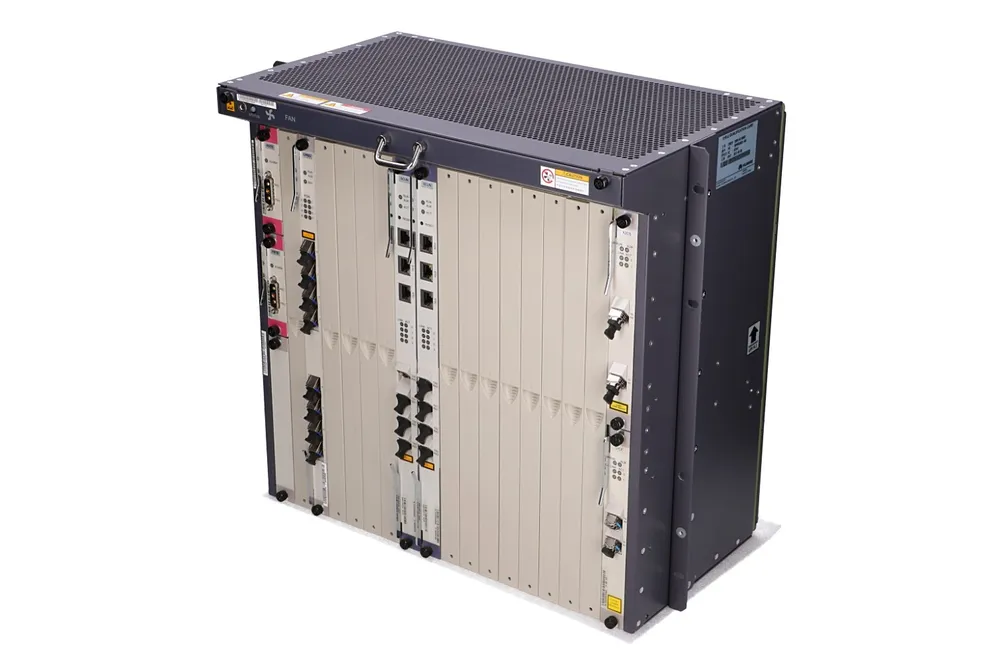

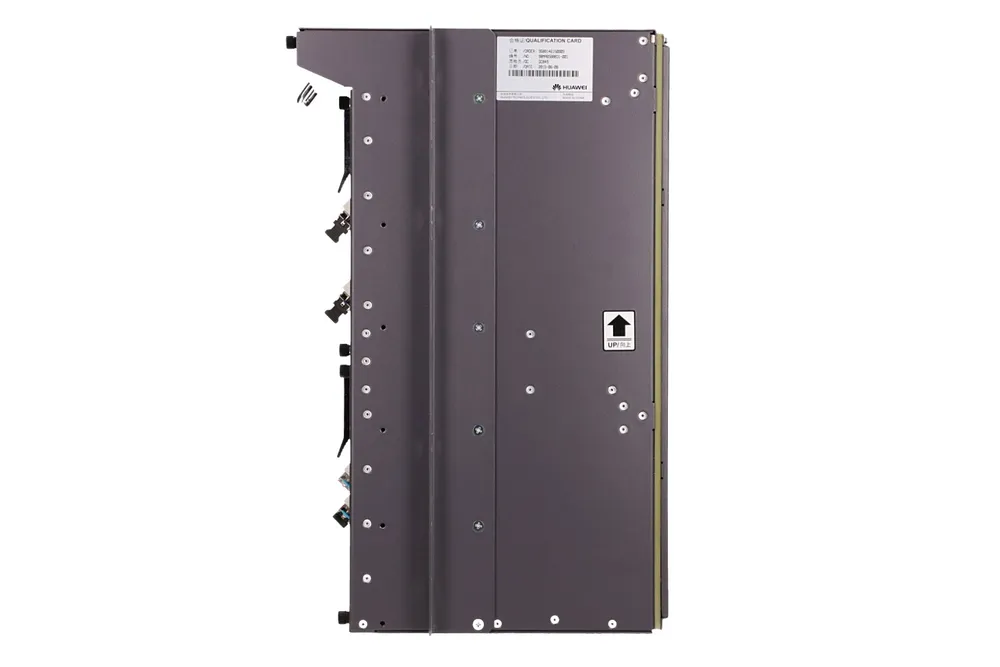

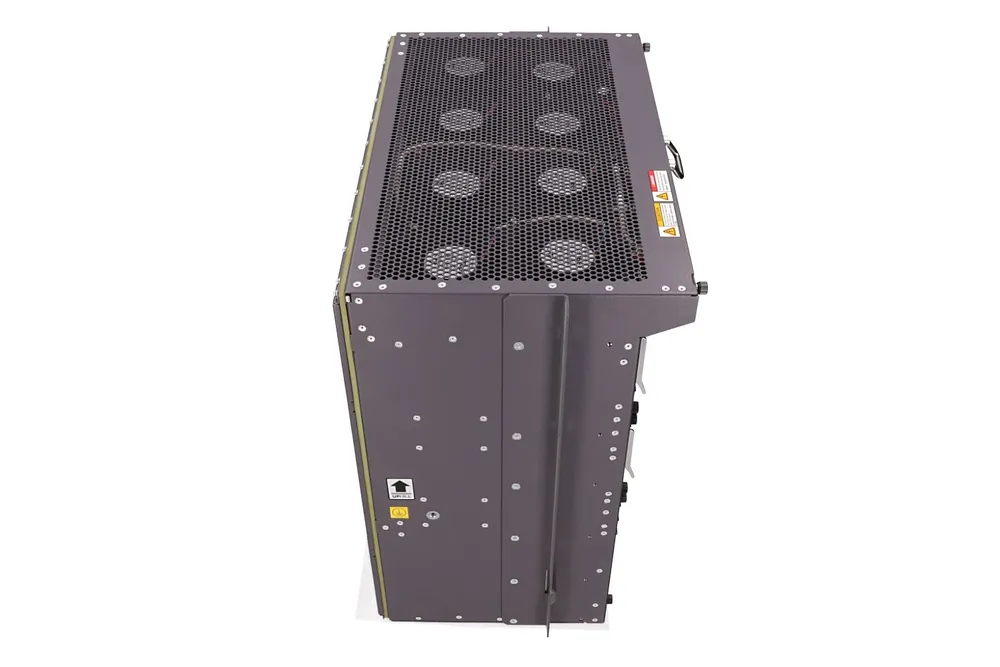

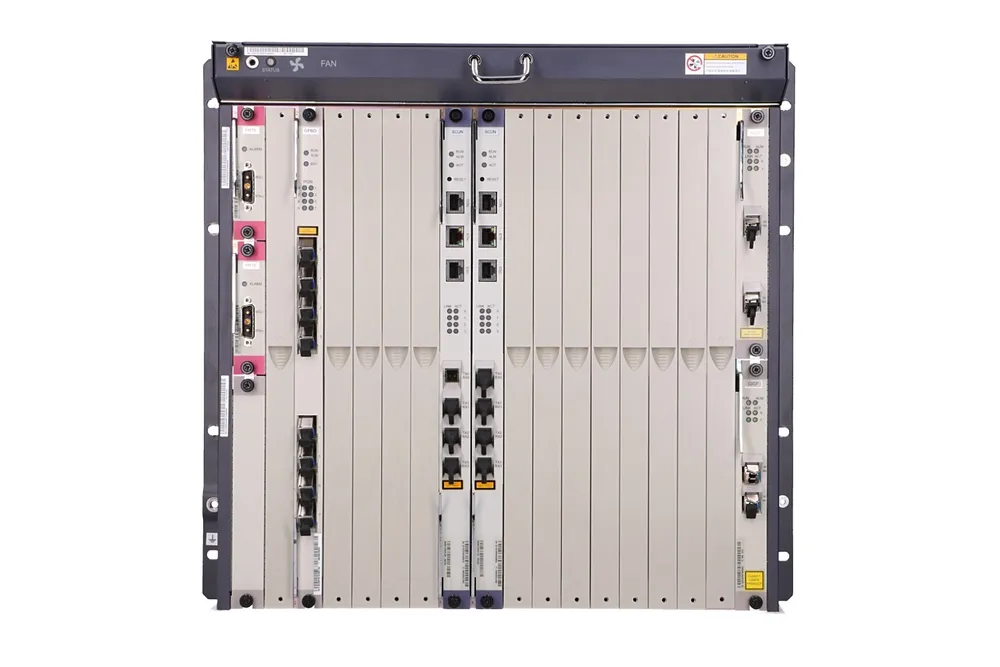

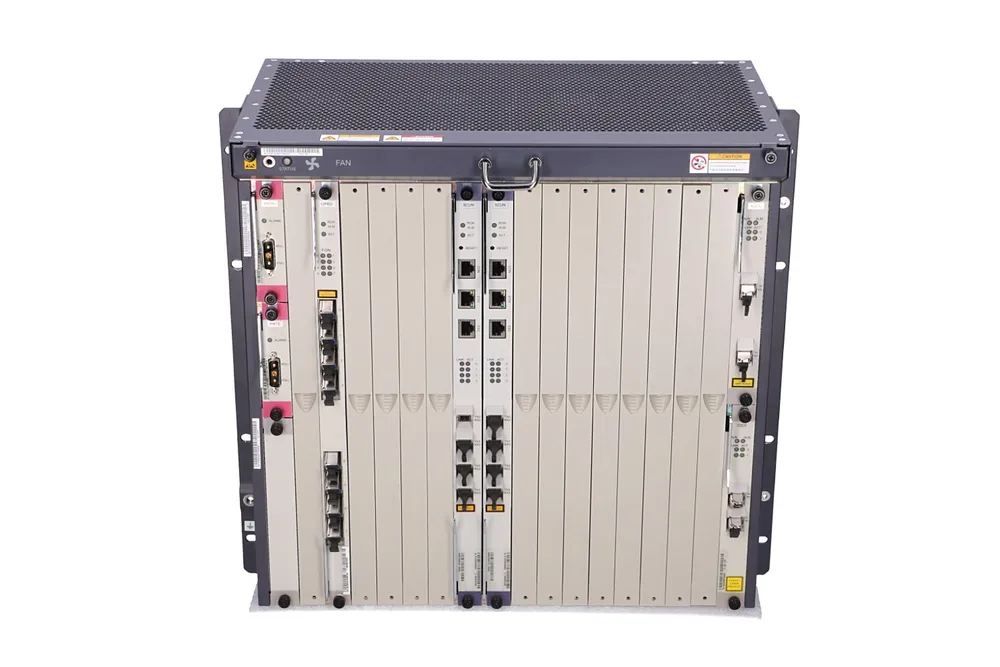

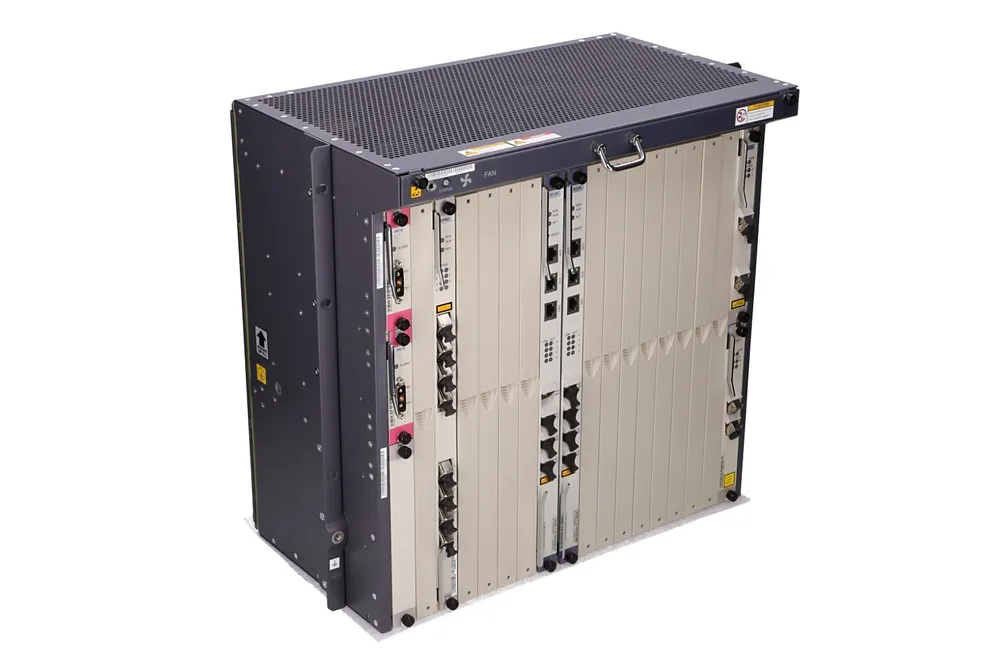

Sada s terminálem MA5680T obsahuje sadu 1 uplinková deska X2CS vybavená 2 sloty SFP + (10 Gb / s), 1 uplinková deska GICF vybavená 2 sloty SFP (celkem 2 SFP a 2 SFP +), 2 řídicí desky SCUN a dvě napájecí desky PRTE. Celá skříň terminálu je vysoká 10U, do které lze namontovat až 14 servisních desek GPON. Maximální počet předplatitelů terminálu Huawei GPON OLT je 28 672 předplatitelů využívajících 16 portů nebo 14 336 předplatitelů využívajících 8 portů.
Technická data | |
MA5680T GPON OLT | |
Spínací kapacita (sběrnice backplane) | 3,2 Tb / s |
Rychlost předávání paketů L2 | 726 Mp / s v aktivním / pohotovostním režimu 1452 Mp / s v režimu sdílení zátěže |
Spínací schopnost řídicí desky | 480 Gb / s v aktivním / pohotovostním režimu 960 Gb / s v režimu sdílení zátěže |
BER při plném zatížení | <10 a-7 |
MTBF | ~ 45 let |
Porty pro správu | Mimo pásmo RJ45 Řídicí panel |
Porty upstream / uplink | 2x SFP + na desce X2CS |
Metoda napájení | DC |
Přípustná provozní teplota | Od -25 do 65 st. C |
Přípustná vlhkost vzduchu | 5% -95% RH |
Rozměry | 442 x 275,8 x 441,7 mm (s držákem na uši) |
Hmotnost (pouze pouzdro) | 30,54 kg |
SCUN | |
Spínací schopnost | 480 Gb / s v aktivním / pohotovostním režimu 960 Gb / s v režimu sdílení zátěže |
Celková šířka pásma | 10 Gb / s v aktivním / pohotovostním režimu 20 Gb / s v režimu sdílení zátěže |
Tabulka MAC adres | 32768 |
Maximální počet uživatelů | 8192 |
Maximální počet kanálů vícesměrového vysílání | 4096 |
Maximální počet současných kanálů vícesměrového vysílání | 2000 |
Směrovací tabulka IPv4 | 5120 |
Směrovací tabulka IPv6 | 5120 |
Tabulka ARP | 8192 |
Počet pravidel ACL | 1024 |
Maximální velikost rámu | 2052 bajtů Použití funkce jumbo frame: 9216 |
VRF (L3 VPN) | Tak |
Spotřeba energie | Statický: 30 W. Maximum: 50 W. |
Rozměry | 25,4 x 237 x 395,4 mm |
Hmotnost | 0,5 kg |
X2CS | |
Přístavy | 2 sloty SFP+ |
Kompatibilní základní desky | SCUF / SCUN / SCUL / SCUH |
Spotřeba energie | Statický: 17,6 W. Maximum: 18W |
Maximální velikost rámu | 2052 bajtů Použití funkce jumbo frame: 9216 |
Rozměry | 25,4 x 237 x 197,2 mm |
Přípustná provozní teplota | Od -25 do 65 st.C |
PRTE | |
Konektor | 3V3 |
Napětí | 48 V DC |
Statická spotřeba energie | 1,5 wattů |
Rozměry | 25,4 x 237 x 105,1 mm |
Jediným rozdílem je kapacita, MA5683T max podporuje 6 servisních slotů, MA5680T max podporuje 16 servisních slotů. Takže MA5683T s menším podvozkem.
Ne, ale DC převodník si můžete zakoupit z úrovně telekomunikací, pokud máte pouze zdroj střídavého proudu.
Ano, místo uplinkové desky GICF si můžete zakoupit uplinkovou desku GICG, pokud používáte GICF, můžete si koupit elektrický SFP modul, pak můžete mít jako uplink 1000 Base-T.
Maximálně 20 km.
