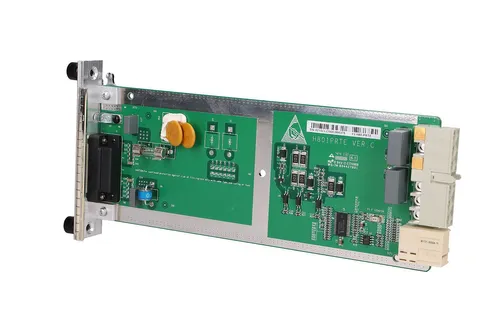

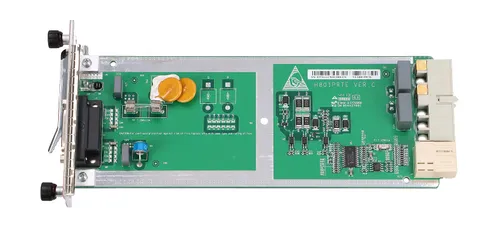

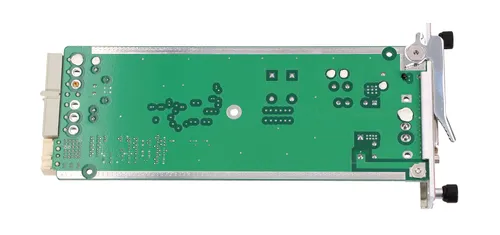

Huawei H801PRTE

H801PRTE je napájecí zdroj s napětím -48 V DC určený pro zařízení OLT, jako jsou MA5683T a MA5680T.

Funkce podporované deskou H801PRTE

Jedna spotřeba energie, -48V nebo -60V DC, rozsah vstupního napětí od -38,4V do -72V Filtrování a omezení proudu pro port napájení Detekce podpětí, příkonu a poruch Kombinované hlášení alarmu ochrany desky a online signálu Indikátor ALARM

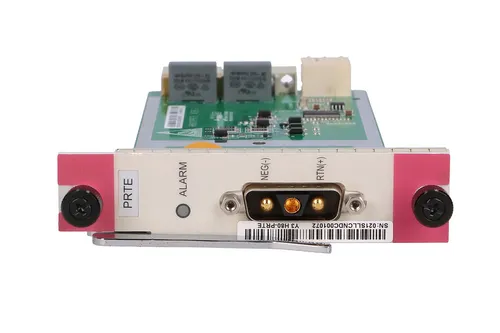

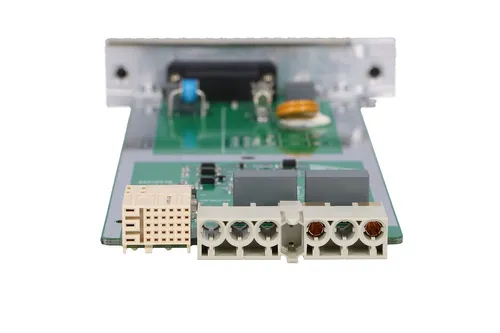

Deska H801PRTE je vybavena napájecím konektorem 3V3, který vede kanál napájecího napětí -48V nebo -60V. Po průchodu ochranným obvodem a filtračním obvodem se napájecí zdroj přenese do základní desky a napájí další desky v servisním stojanu. Obvod detekce a hlášení detekuje poruchu pojistky. Detekované signály a signály přítomnosti na desce jsou hlášeny do řídicí desky stejného kanálu. LED zobrazuje stav. Obvod detekce a hlášení detekuje přítomnost vstupního výkonu a jeho podpětí. Napájení 5 V odvozené z montážní desky se používá k napájení některých obvodů desek.
