Huawei TP4890-A2 SMU01C | Systém napájení |

CZ

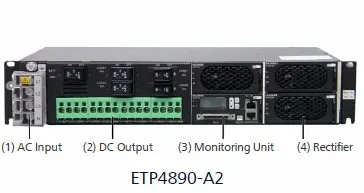

ETP4890 je energetický systém, který k převodu energie využívá konverzi AC na DC. Kompaktní modulární systém napájení ETP4890 podporuje snadnou instalaci a údržbu zařízení a rozhraní LCD účinně usnadňuje správu. Napájecí systém podporuje výstupní proud maximálně 90 A.
Napájecí systém ETP4890 podporuje 220V střídavý vstup.
Napájecí systém ETP4890 podporuje osm skupin výstupních terminálů. Osm výstupních svorek vlevo je záporných a osm výstupních svorek vpravo je kladných.
Poskytuje DC komunikačním zařízením převodem AC na DC. Komunikuje s hlavním zařízením přes sériový port COM nebo RS485 / RS232, odesílá řídicí signály na základě hodnot sledovaných parametrů nebo řídicího příkazu přijatého z hlavních zařízení, detekuje parametry distribuce energie, parametry modulu napájení a další digitální parametry v reálném čase. Systém se připojuje k jedné nebo dvěma skupinám olověných baterií pomocí monitorovacího modulu pro správu baterií a baterií. Systém se připojuje k distribuční skříňce senzoru přes port DB50, detekuje analogové a digitální parametry a odesílá řídicí signály. Zařízení používá monitorovací modul ke sledování všech parametrů energetického systému ETP4890 v reálném čase, určuje provozní stav a včas hlásí alarmy. LCD přehledně zobrazuje informace o monitorování alarmu. Parametry lze nastavit na LCD obrazovce monitorovacím modulem.
Rozsah provozních teplot | Od -40 ° C do 70 ° C |
Pracovní vlhkost | 5% až 95% |
Režim střídavého vstupu | Živý, jednofázový, dvojitý vodič |
Vstupní střídavé napětí | Od 85 V AC pro 300 V AC |
AC vstupní frekvence | 45 Hz až 66 Hz |
DC výstupní napětí | Od -42 V do -58 V |
Výchozí stejnosměrné výstupní napětí | -53,5 V |
Maximální výkon | R4830N1: 4815 W (vstupní napětí: 176 V AC až 300 V AC, pokud je teplota vyšší než 55 ° C, výkon se lineárně snižuje) 2407,5 W (vstupní napětí: 85 V AC až 175 V AC, pokud je teplota vyšší než 55 ° C, výkon se lineárně sníží) R4830G1: 4800 W (vstupní napětí: 176 V AC až 300 V AC, pokud je teplota vyšší než 55 ° C, výkon se lineárně snižuje) 2400 W (vstupní napětí: 85 V AC až 175 V AC, pokud je teplota nad 55 ° C, výkon klesá lineárně) |
Nastavitelná přesnost napětí | ≤ ± 0,6% |
Rozměry | 86,1 mm x 442 mm x 255 mm |
Hmotnost | ≤10 kg (včetně tří výkonových modulů 30A a jednoho monitorovacího modulu SMU01B) |
Třída ochrany | IP20 |
Režim instalace | Instaluje se do skříně IEC nebo skříně ETSI s držáky |
Údržbový mód | Přední přístup |
Způsob chlazení | Vzduchové chlazení, vestavěný ventilátor v napájecím modulu |
