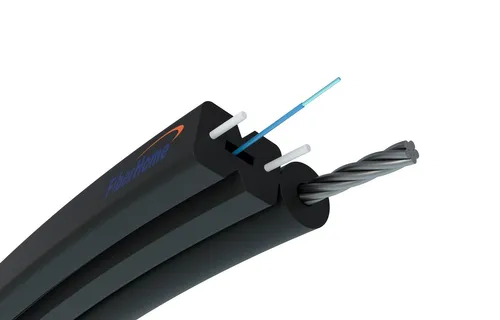

1F S-NOTKSP venkovní optický kabel je optický kabel primárně určený pro venkovní instalace na krátké vzdálenosti. Pro jeho konstrukci bylo použito jedno vlákno G.657A1 přímo v plášti. Výztužný prvek je zabudován do vnějšího pláště dvěma FRP tyčemi vyrobenými z aramidové příze, které zajišťují požadovanou pevnost kabelu v tahu.
Nosným prvkem je ocelová tyč. Na druhé straně je vnější plášť LSZH, který chrání kabel před vlivem vnějšího prostředí, odolný proti UV záření a je bezhalogenový.
| Funkce / filtry | |
| Montážní kabel | Odvzdušného, Na vnější straně budov, |
| Počet vláken optického kabelů | 1F |
| Standardn vlákna | G.657.A1 |
| Barva | Černá |
| Délka kabelu | 1000 |
| Hmotnost kabelu | 24 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Materiál izolační vrstvy | LSZH plášť se sníženou kouřivostí |
| Pevnost v tahu | 0,6 kN |
| Plug and Play | Ne |
| Pohlaví konektoru 1 | Ne |
| Pohlaví konektoru 2 | Ne |
| Provozní rozsah teplot (T-T) | -30 - 60 |
| Průměr kabelu | 5,2mm, 5,2, |
| Struktura režimu vlákna | Jednovidové |
| Testovací protokol v ceně | Ano |
| Typ kabelu | FTTH |
| Typ optického vlákna | G.657.A1 |
| Technická data | |
| Typ kabelu | Režie |
| aplikace | FTTX |
| Počet kabelů na jedné cívce | 1 km |
| Počet zkumavek | - |
| Množství vláken na tubu | 1 |
| Množství plnidel | 0 |
| Průměr trubky | - |
| Typ vlákna | G657A1 |
| Gel | tixotropní gel |
| Hlavní posilující prvky | FRP tyč |
| Průměr výztužné tyče | b / d |
| Extra výztuž | ocelový prut |
| Materiál vnějšího pláště | LSZH |
| Barva vnějšího pláště | Černá |
| Tloušťka vnějšího pláště | 0,4 mm |
| Ripcordy | - |
| Průměr kabelu | ~ 5,2 mm (± 5%) * (2,0 mm * 3,0 mm (± 5%)) |
| Hmotnost kabelu | ~ 24 kg / km (± 5%) |
| Tažná síla | 600 N |
| Poloměr ohybu | během instalace: 30 x průměr při instalaci: průměr 15 x |
| Přípustná provozní teplota | - 30 do + 60 st. C |
| Standard barev vlákna | TIA-598-C |
