Nadzemní optický kabel ADSS XOTKtsdD 48F | jednomodový, 4T12F, G652D, 2,7kN, 10,2mm | Fiberhome

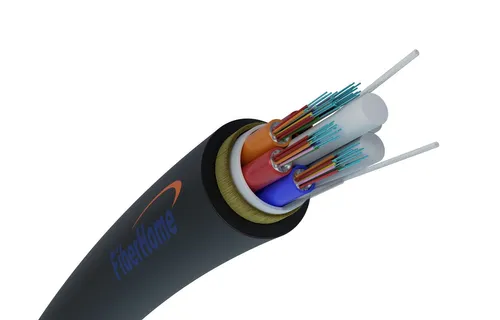

Extralink SM Aerial Cable je horní optický kabel. Jeho konstrukce využívá 48 vláken G.652D umístěných ve 4 volných trubkách zkroucených kolem centrálně umístěné tyče FRP, která je výztužným prvkem. Kabel je potažen HDPE pláštěm.
Samonosné optické vlákno se vyznačuje odolností vůči nepříznivým povětrnostním podmínkám a teplotním rozdílům. Jeho struktura je vyztužena tyčí FRP (plast vyztužený vlákny). Vnější plášť z polyethylenu je odolný proti slunečnímu záření
Silný středový díl vyrobený z plastu vyztuženého vlákny (FRP) Optická vlákna ITU-T G.652D Volné zkumavky naplněné gelem Výplňový prvek vyrobený z polyethylenu s nízkou hustotou Upínací vinutí ze syntetických přízí a pásek Silný obvodový prvek - příze ze skleněných vláken Vnější plášť - černý polyethylen se střední hustotou
G.652D vlákno 4 volné tuby + 2 plniva Vnější plášť z HDPE Posilovací tyč FRP Pevnost v tahu 2,4 kN Průměr 10,2 mm
Funkce / filtry | |
Montážní kabel | Odvzdušného, Na vnější straně budov, |
Počet vláken optického kabelů | 48F |
Standardn vlákna | G.652.D |
Barva | Černá |
Délka kabelu | 4000 |
Hmotnost kabelu | 79 |
Konektor 1 | Ne |
Konektor 2 | Ne |
Materiál izolační vrstvy | Vysokohustotní polyethylen (HDPE) |
Pevnost v tahu | 2,7 kN |
Plug and Play | Ne |
Pohlaví konektoru 1 | Ne |
Pohlaví konektoru 2 | Ne |
Provozní rozsah teplot (T-T) | -40 - 70 |
Průměr kabelu | 10,2mm, 1,02, |
Struktura režimu vlákna | Jednovidové |
Testovací protokol v ceně | Ano |
Typ balení | Naviják |
Typ kabelu | ADSS |
Typ optického vlákna | G.652D |
Technická data: | |
Typ kabelu | Režie / Universal |
aplikace | Nadzemní instalace / fasády |
Počet kabelů na jedné cívce | 4 km |
Počet zkumavek | 4 |
Množství vláken na tubu | 12 |
Množství plnidel | 2 |
Průměr trubky | 2,2 mm |
Typ vlákna | G652D |
Gel | tixotropní gel |
Hlavní posilující prvky | FRP tyč |
Průměr výztužné tyče | 2,3 mm |
Extra výztuž | aramidová vlákna |
Materiál vnějšího pláště | HDPE |
Barva vnějšího pláště | Černá |
Tloušťka vnějšího pláště | 1,5 mm |
Ripcordy | 1 |
Průměr kabelu | ~ 10,2 mm (± 5%) |
Hmotnost kabelu | ~ 79 kg / km (± 5%) |
Tažná síla | 2400 N |
Poloměr ohybu | během instalace: 20 x průměr při instalaci: 10 x průměr |
Přípustná provozní teplota | - 40 do + 70 st. C |
Standard barev vlákna | TIA-598-C |
