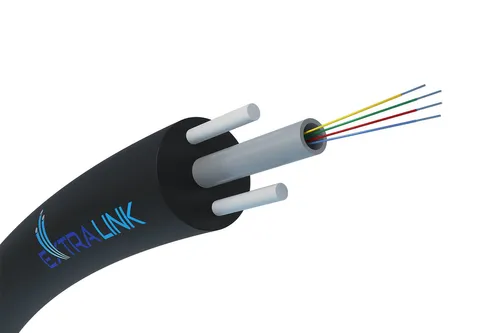

Extralink Aerial Cable je kabel z optických vláken určený pro použití v montáži nad hlavou. Jeho konstrukce využívá 4 vlákna G.652D, která jsou umístěna ve volné střední trubce, a výztužný prvek se skládá ze dvou tyčí Fujikura FRP.
Samonosný kabel z optických vláken je určen pro venkovní použití, je proto odolný vůči nepříznivým povětrnostním podmínkám a teplotním rozdílům. Jeho struktura je vyztužena dvěma pruty FRP (plast vyztužený vlákny) od renomovaného japonského výrobce Fujikura. Vnější plášť z polyethylenu je odolný proti slunečnímu záření.
| Funkce / filtry | |
| Montážní kabel | Odvzdušného |
| Počet vláken optického kabelů | 4F |
| Standardn vlákna | G.652.D |
| Pevnost v tahu | 1 kN |
| Průměr kabelu | 5,5mm |
| Optické vlastnosti | |
| Typ vlákna | G.652.D |
| Útlum při referenční vlnové délce | Pro 1310 nm je to: 0,36 dB / km Pro 1550 nm je to: 0,22 dB / km |
| Chromatická disperze při referenční vlnové délce | Pro 1310 nm to je: 3,5 ps / nm.km Pro 1550 nm to je: 18 ps / nm.km |
| Hmotnost a rozměry | |
| Počet vláken | 4 |
| Hmotnost kabelu | 17,5 kg / km |
| Průměr kabelu | 5,5 mm |
| Mechanické vlastnosti | |
| Minimální poloměr ohybu | 20 x průměr kabelu |
| Pevnost v tahu | 1,0 kN |
| Odolnost proti tlaku | 1000 N / 100 mm |
| Odolnost proti nárazu s počáteční energií | 10 J (25 rázů) |
| Charakteristika prostředí | |
| Pracovní teplota | -40 ° C až 60 ° C |
| Skladovací teplota | -50 ° C až 60 ° C |
| Teplota instalace | -10 ° C až 60 ° C |
| Komentáře | |
| Délka na cívce | 2 km |
| Technické specifikace | Ke stažení |
Pevnost v tahu anténního kabelu Extralink je 1,0 kN.
