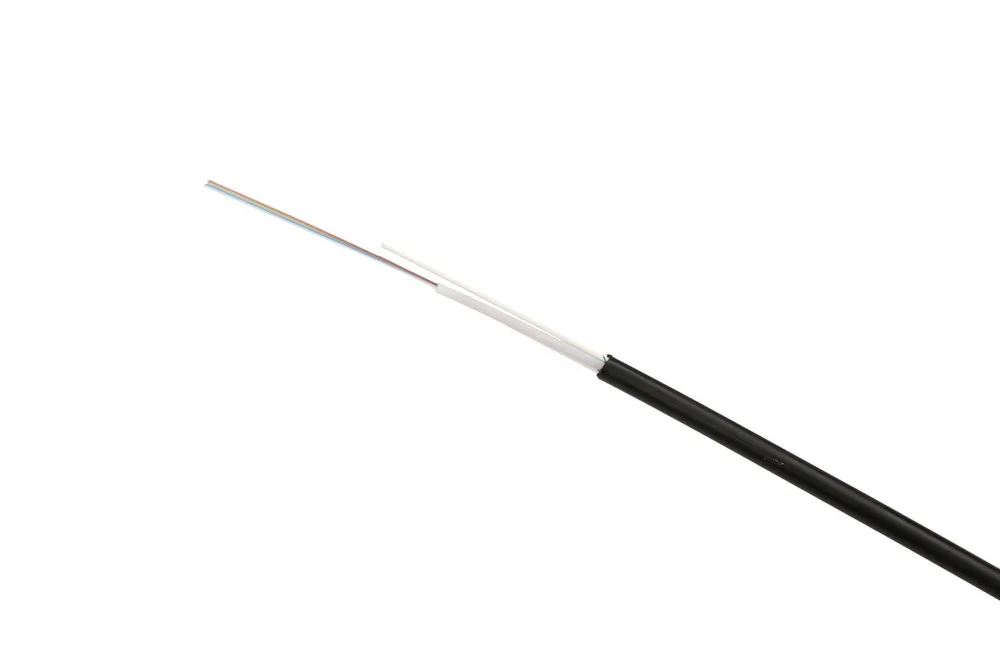

Extralink Aerial Cable je kabel z optických vláken určený pro použití v montáži nad hlavou. Bylo použito osm vláken G.652D.

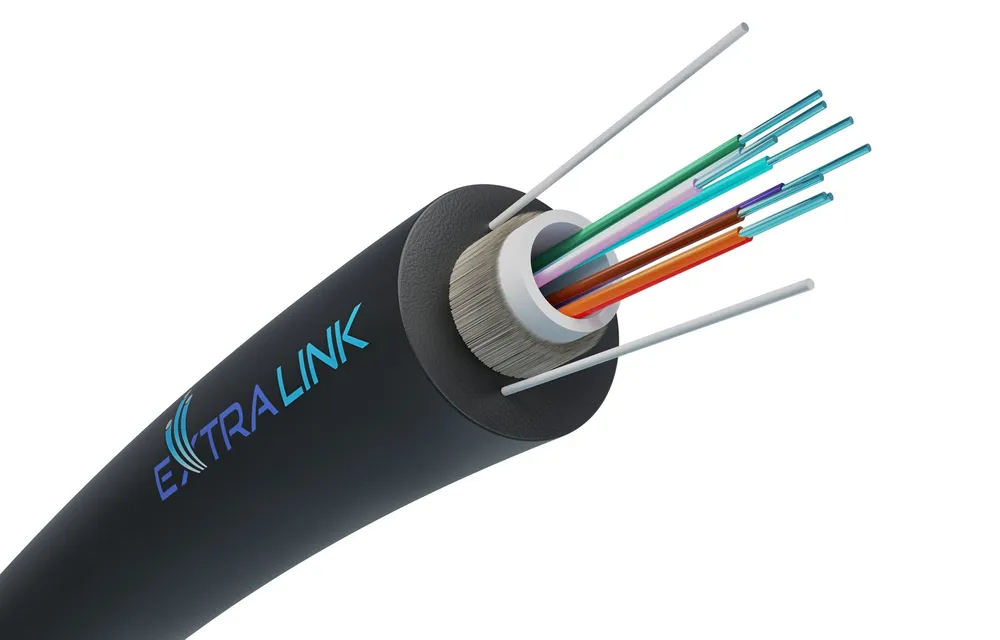

Konstrukce kabelu se skládá z 8 vláken umístěných ve středové volné trubce, výztužný prvek je vyroben ze dvou FRP tyčí Fujikura.
| Funkce / filtry | |
| Montážní kabel | Odvzdušného, Na vnější straně budov, |
| Počet vláken optického kabelů | 8F |
| Standardn vlákna | G.652.D |
| Barva | Černá |
| Délka kabelu | 2000 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Materiál izolační vrstvy | Vysokohustotní polyethylen (HDPE), Nylon/PVC |
| Pevnost v tahu | 1 kN |
| Plug and Play | Ne |
| Pohlaví konektoru 1 | Ne |
| Pohlaví konektoru 2 | Ne |
| Průměr kabelu | 6,3mm, 6.3, |
| Typ kabelu | FTTH |
| Typ optického vlákna | G.652D |
| Optické vlastnosti kabelů z optických vláken | |
| Typ vlákna | G.652.D |
| Útlum při referenční vlnové délce | Pro 1310 nm je to: 0,36 dB / km Pro 1550 nm je to: 0,22 dB / km |
| Chromatická disperze při referenční vlnové délce | Pro 1310 nm to je: 3,5 ps / nm.km Pro 1550 nm to je: 18 ps / nm.km |
| Hmotnost a rozměry | |
| Počet vláken | 8 |
| Hmotnost kabelu | 20 kg / km |
| Průměr kabelu | 6,3 mm |
| Mechanické vlastnosti | |
| Minimální poloměr ohybu | 20 x průměr kabelu |
| Pevnost v tahu | 1,0 kN |
| Odolnost proti tlaku | 1000 N / 100 mm |
| Odolnost proti nárazu s počáteční energií | 10 J (25 rázů) |
| Charakteristika prostředí | |
| Pracovní teplota | -40 ° C až 60 ° C |
| Skladovací teplota | -50 ° C až 60 ° C |
| Teplota instalace | -10 ° C až 60 ° C |
| Komentáře | |

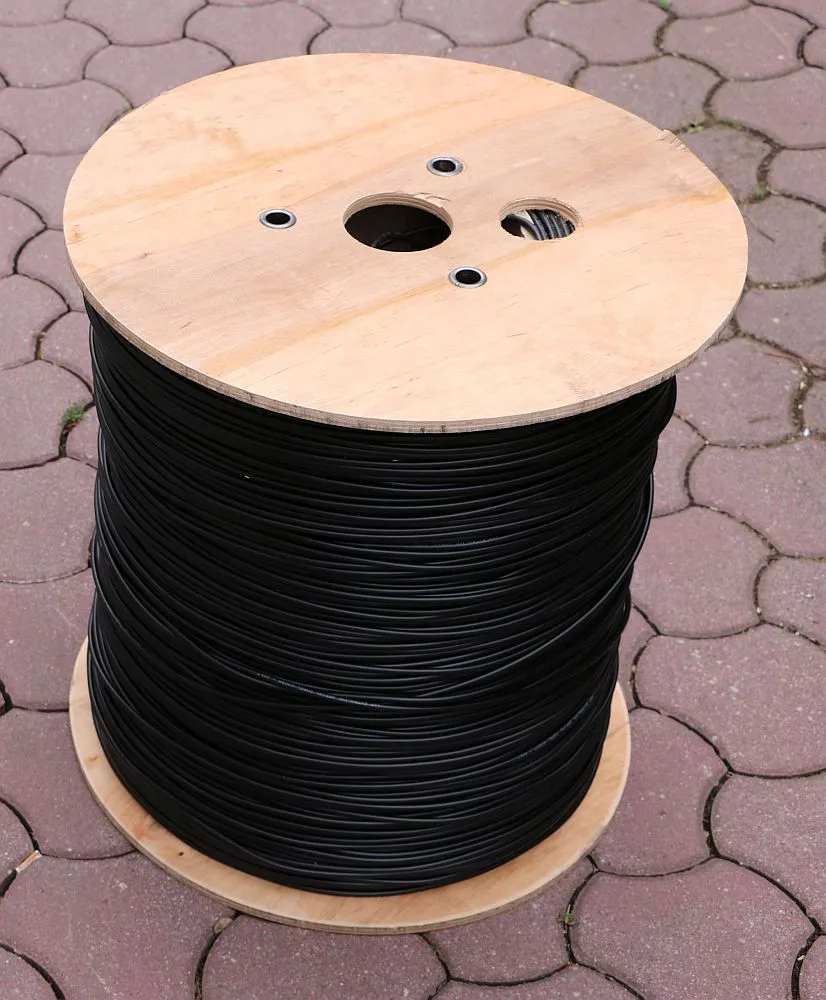

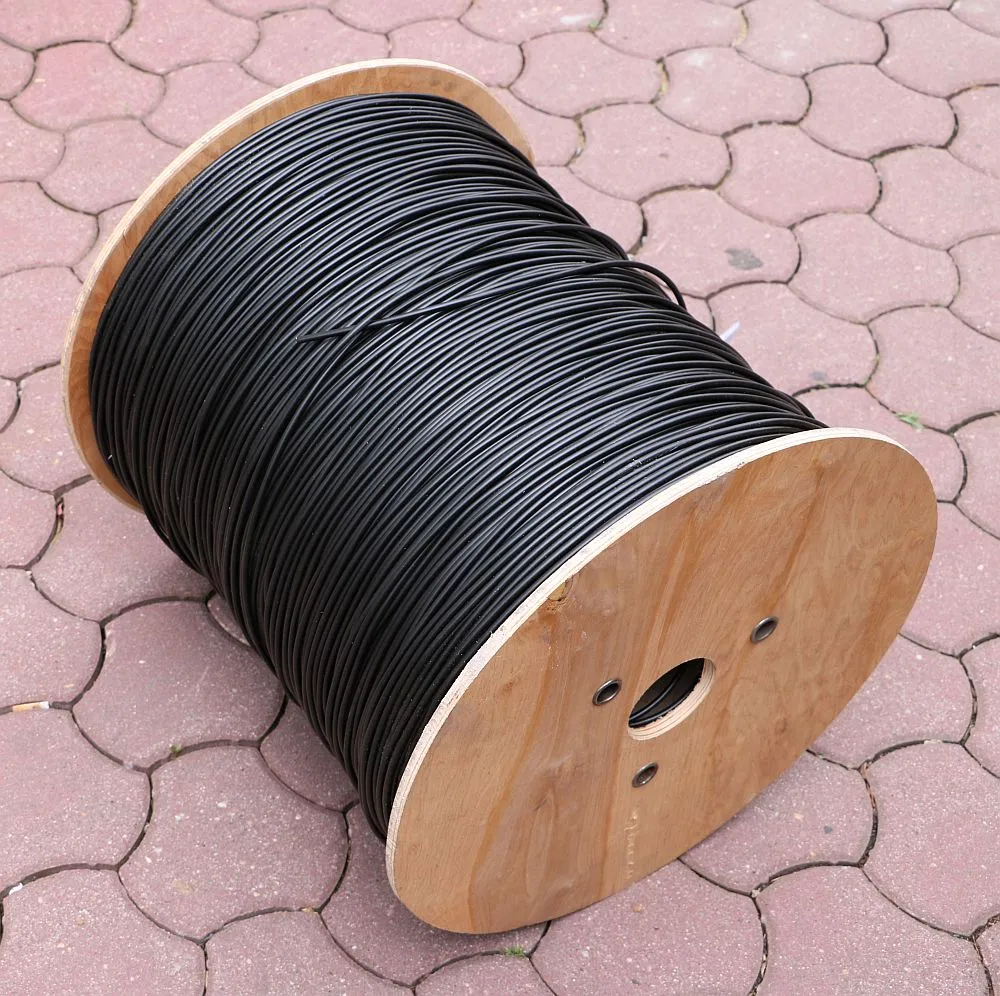

| Délka na cívce | 2 km |
| Technické specifikace | Ke stažení |
