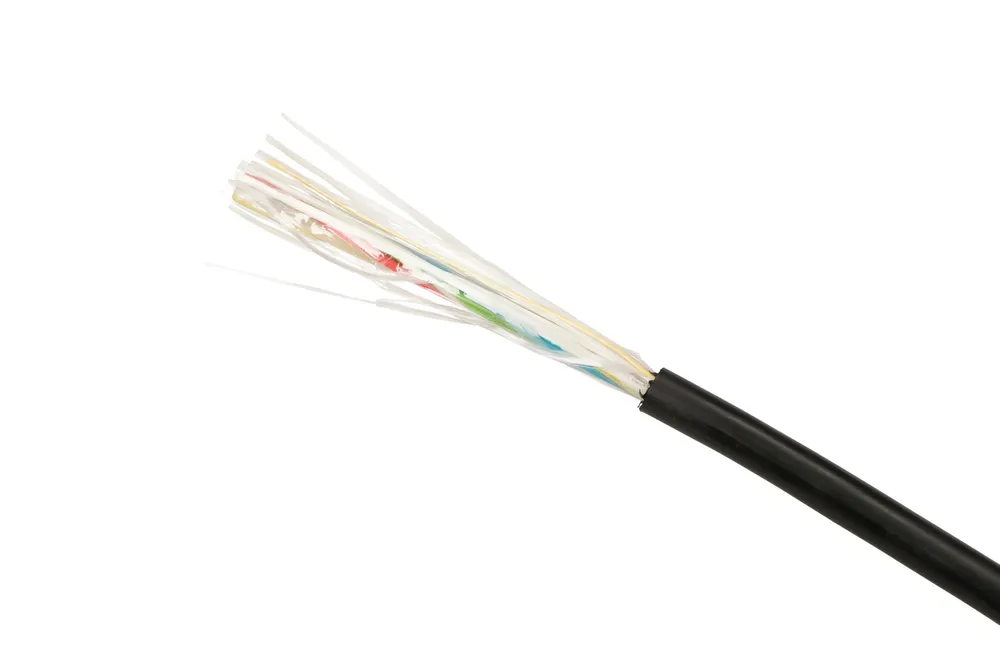

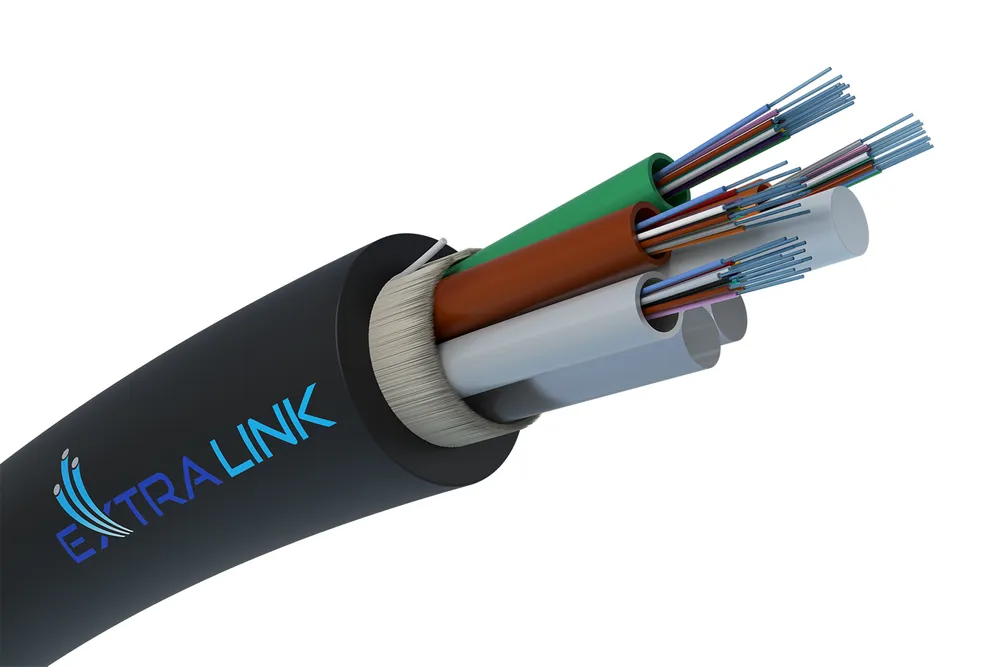

Extralink Aerial Cable je horní optický kabel. Jeho konstrukce využívá 48 vláken G.652D umístěných ve 4 volných trubkách stočených kolem centrálně umístěné tyče FRP, která je výztužným prvkem. Kabel je potažen HDPE pláštěm.
Samonosné optické vlákno se vyznačuje odolností vůči nepříznivým povětrnostním podmínkám a teplotním rozdílům. Jeho struktura je vyztužena prutem FRP (plast vyztužený vlákny) od renomovaného výrobce Fujikura. Vnější plášť z polyethylenu je odolný proti slunečnímu záření.
| Funkce / filtry | |
| Montážní kabel | Odvzdušného |
| Počet vláken optického kabelů | 48F |
| Standardn vlákna | G.652.D |
| Pevnost v tahu | 2 kN |
| Průměr kabelu | 10,8mm |
| Optické vlastnosti | |
| Typ vlákna | ITU-T G.652D |
| Typ jednomodowy | FutureGuide®-LWP (Fujikura, Japonsko) |
| Útlum při referenční vlnové délce | Pro 1310 nm je to: 0,36 dB / km Pro 1550 nm je to: 0,22 dB / km |
| Chromatická disperze při referenční vlnové délce | Pro 1310 nm to je: 3,5 ps / nm.km Pro 1550 nm to je: 18 ps / nm.km |
| Hmotnost a rozměry | |
| Počet vláken | 48 |
| Počet vláken pro každou trubici | 12 |
| Počet uvolněných trubek | 4 |
| Průměr volných trubek | 2,5 mm |
| Průměr vyztuženého plastu (FRP) | 1,8 mm |
| Tloušťka srsti | 1,8 mm |
| Průměr kabelu | 10,82 mm |
| Hmotnost kabelu | 89,12 kg / km |
| Mechanické vlastnosti | |
| Pevnost v tahu během montáže | 2,0 kN |
| Odolnost proti tlaku | 3000 N / 100 mm |
| Udeřil | 10 Nm |
| Minimální poloměr ohybu | 20 x průměr kabelu |
| Charakteristika prostředí | |
| Pracovní teplota | -40 ° C až 60 ° C |
| Skladovací teplota | -50 ° C až 60 ° C |
| Teplota instalace | -10 ° C až 60 ° C |
| Technické specifikace | Ke stažení |
Odolnost proti tlaku ADSS 48F je 3000 N / 100 mm.
