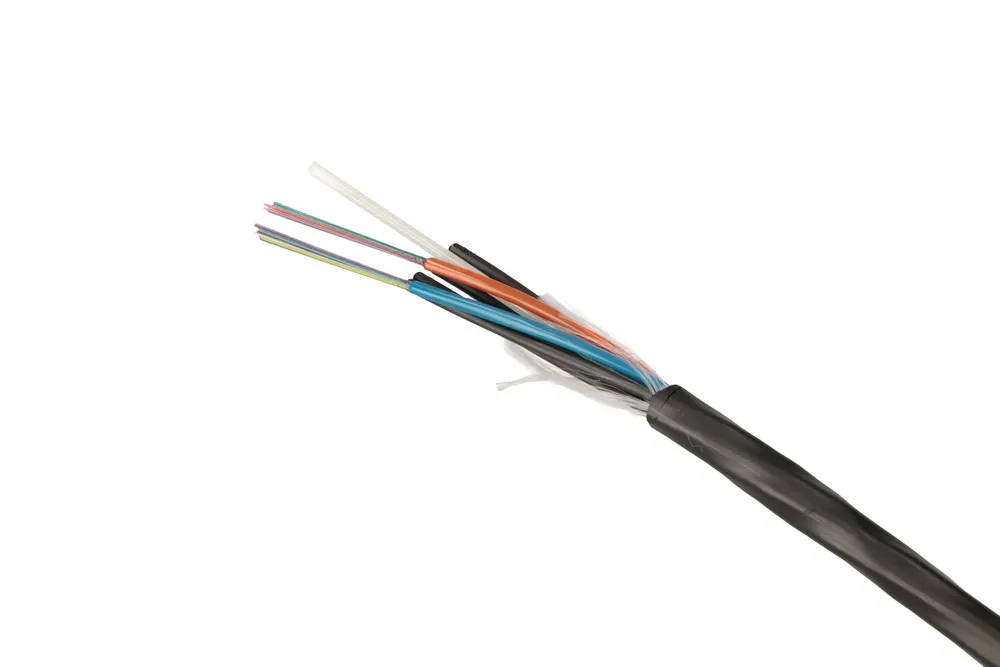

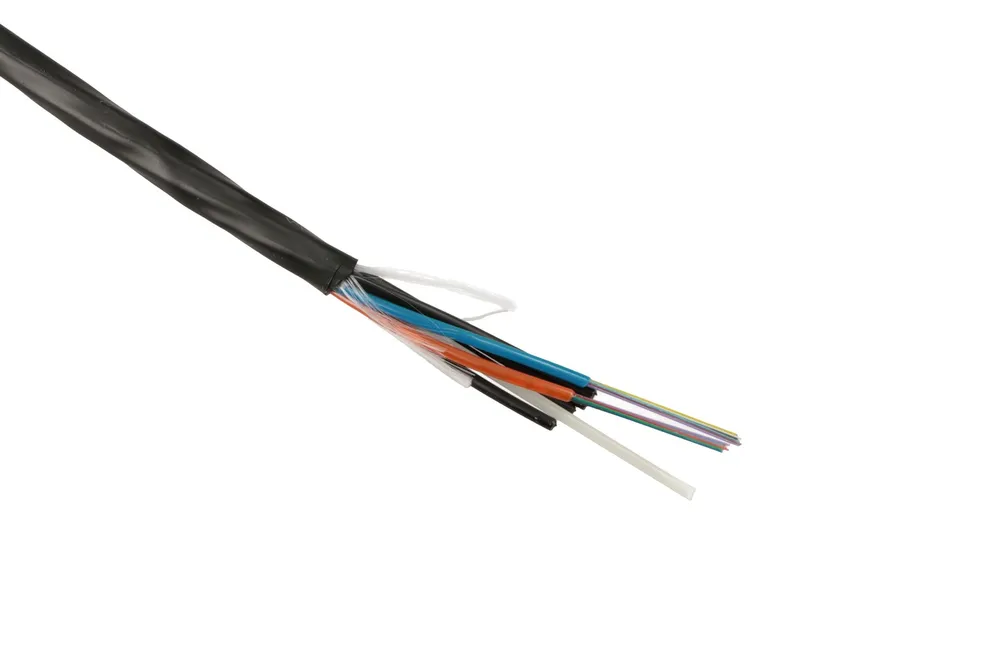

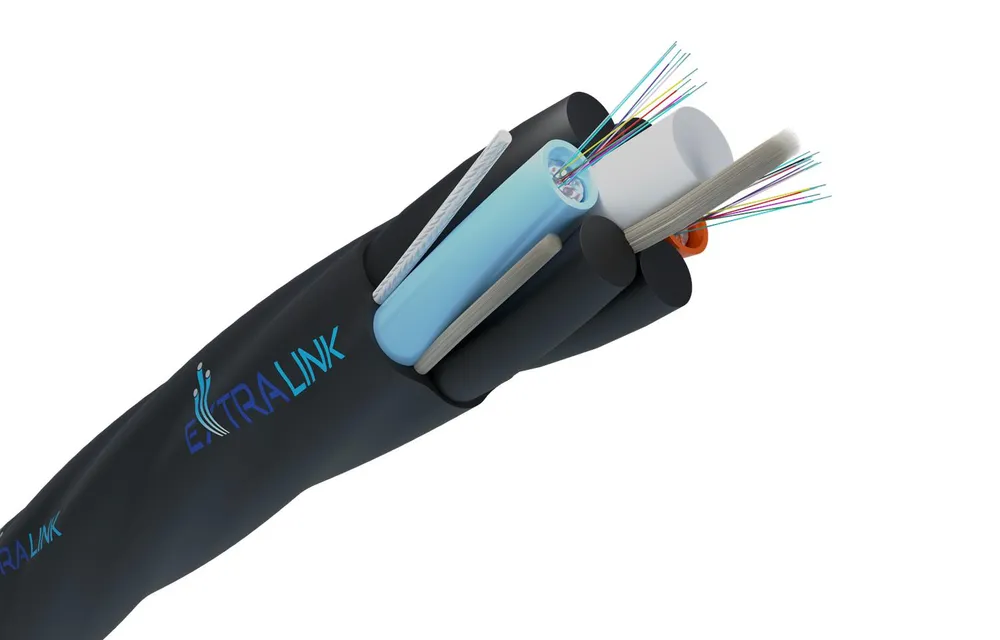

Extralink MICROCABLE je kabel z optických vláken vyrobený z 24 vláken G.652D, který je určen pro použití v mikrotrubičkách. Konstrukce kabelu se skládá ze 6 trubek, 2 volných a 4 výplní, zkroucených kolem centrální tyče FRP jako výztužného prvku. Kabel je navíc naplněn vodou bobtnající přízí, tj. Polyesterovou přízí, která bobtná ve vodě a brání pronikání vody. Vlnitý vnější plášť usnadňuje zasunutí kabelu do kanalizace.
| Funkce / filtry | |
| Montážní kabel | Mikrokanalizační |
| Počet vláken optického kabelů | 12F |
| Standardn vlákna | G.652.D |
| Pevnost v tahu | 0,6 kN |
| Průměr kabelu | 5,8mm |
| Konstrukce | |
| Počet vláken | 24 (skleněná vlákna) |
| Počet vláken pro každou trubici | 12 (skleněná vlákna) |
| Počet uvolněných trubek | 2 (PBTP) |
| Počet plnidel | 4 (HDPE - černý) |
| Síla centrálního prvku | 1,6 ± 0,1 mm (tyč FRP) |
| Vlhkostní bariéra | Tyč a jádro přes FRP (příze WS - příze bobtnající vodou) |
| Vnější schránka | Jmenovitý 0,5 mm (HDPE - černý) |
| Počet ripcordů | 1 (polyester) |
| Průměr kabelu | 5,8 ± 0,3 mm |
| Masa předtím | 25,0 ± 5 kg / km |
| Mechanické vlastnosti | |
| Pevnost v tahu | 600 N (IEC 60794-2-E1) |
| Drtivá síla | 1000 N (IEC 60794-1-2-E3) |
| Rázová síla | 1 N.m (IEC 60794-1-2-E4) |
| Otáčení | ± 360 ° (IEC 60794-1-2-E7) |
| Kink | 10 x D (IEC 60794-1-2-E10) |
| Minimální poloměr ohybu | 20 x D (IEC 60794-1-2-E11) |
| Zkouška průniku vody | 1 m vodní sloupec, 3 m vzorek, 24 hodin (IEC 60794-1-2-F5) |
| Charakteristika prostředí | |
| Instalace | -30 ° C až 70 ° C (IEC 60794-1-22-F1) |
| Akce | -30 ° C až 70 ° C (IEC 60794-1-22-F1) |
| Úložný prostor | -30 ° C až 70 ° C (IEC 60794-1-22-F1) |
| Vlastnosti vláken | |
| Typ vlákna | ITU-T G.652D |
| Optický | |
| Tlumení | Při 1310 nm to je: ≤ 0,36 dB / km Při 1550 nm je to: ≤ 0,23 dB / km |
| Chromatická disperze | Pro 1285 - 1330 nm to je: ≤ 3,5 ps / nm.km Při 1550 nm to je: ≤ 18,0 ps / nm.km |
| Vlnová délka kabelu | Pro λcc to je: ≤ 1260 nm |
| Vlnová délka s nulovou disperzí | 1300–1324 nm |
| Sklon nulové disperze | ≤ 0,092 ps / nm ^ 2 x km |
| Módní polarizační disperze | Pro Fiber to je: ≤ 0,2 ps / km Pro Link Design Value to je: ≤ 0,08 ps / km |
| Mechanické | |
| Tlumení ohybu | 1 otáčka - φ 32 mm při 1550 nm je: ≤ 0,05 dB 100 otáček - φ 50 mm pro 1310 nm a 1550 nm je: ≤ 0,05 dB 100 zákrutů - φ 60 mm při 1625 nm je: ≤ 0,05 dB |
| Úroveň stresu | 1,0% (100 kpsi) |
| Geometrický | |
| Průměr pole režimu | Pro 1310 nm to je: 9,2 ± 0,4 um Pro 1550 nm to je: 10,4 ± 0,5 um |
| Chyba soustřednosti pole režimu | ≤ 0,5 um |
| Průměr pláště | 125 ± 0,7 um |
| Eliptický tvar pláště | ≤ 0,7% |
| Chyba soustřednosti skořápky | ≤ 12 um |
| Průměr hlavního pláště | 245 ± 10 um |
| Hlavní nátěrový materiál (nebarvený) | UV vytvrzeno Akrylát |
| Poloměr zvlnění vlákna | ≥ 4 m |
