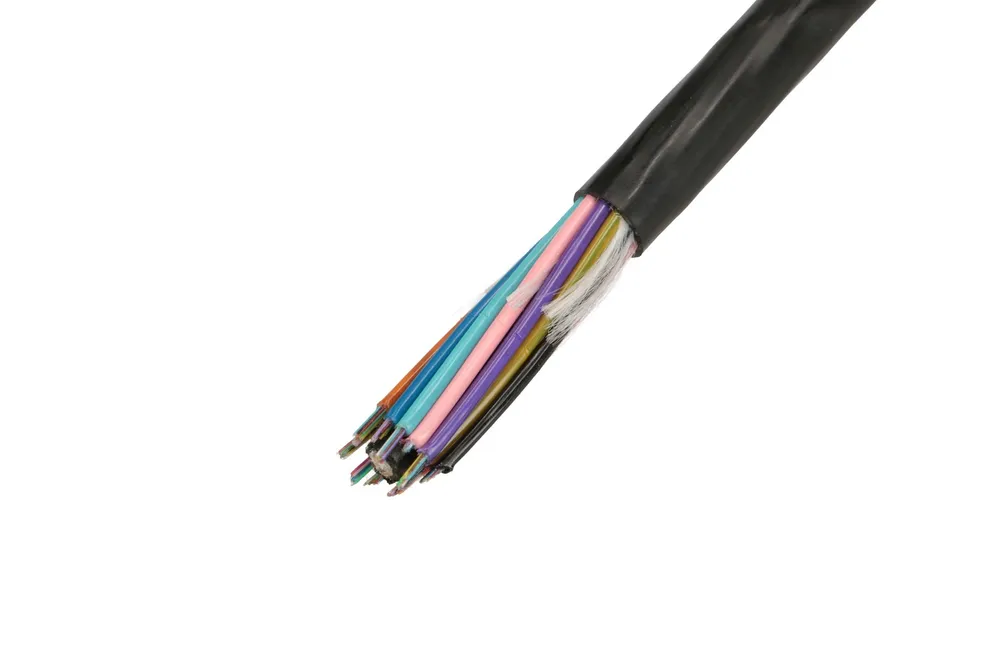

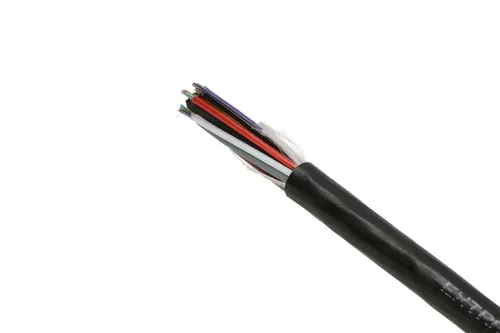

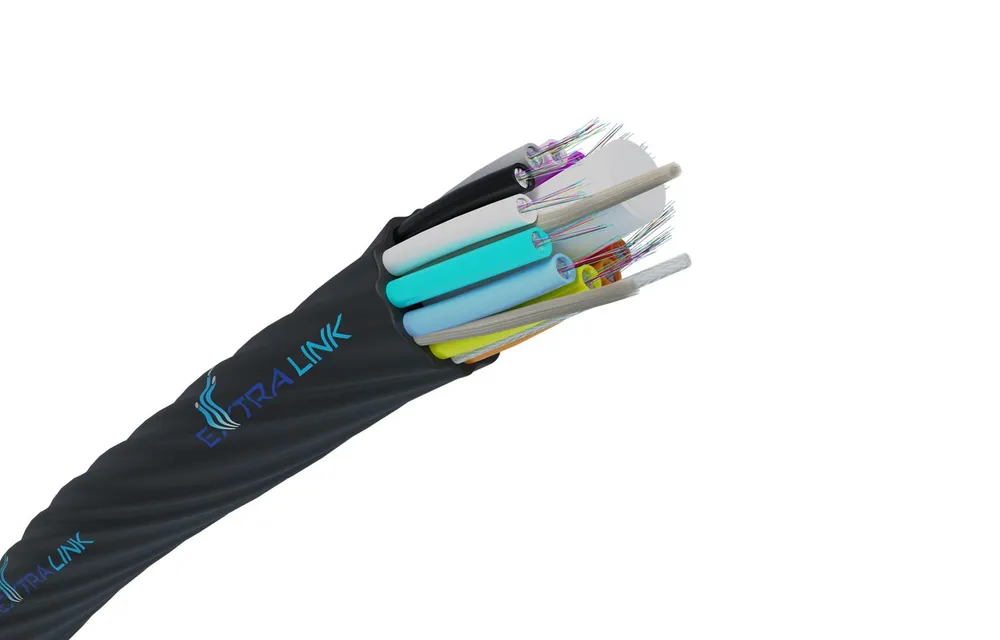

Extralink MICROCABLE je kabel z optických vláken vyrobený z 12 vláken G.652D, který je určen pro použití v mikrotrubičkách. Jeho struktura se skládá z 12 trubek stočených kolem centrální tyče FRP jako výztužného prvku. Kabel je naplněn vodou bobtnající přízí, tj. Vodou bobtnající polyesterovou přízí, která zabraňuje pronikání vody. Vlnitý vnější plášť usnadňuje zasunutí kabelu do kanalizace.
| Funkce / filtry | |
| Montážní kabel | Mikrokanalizační |
| Počet vláken optického kabelů | 144F |
| Standardn vlákna | G.652.D |
| Pevnost v tahu | 0,6 kN |
| Průměr kabelu | 8,8mm |
| Konstrukce | |
| Počet vláken | 144 (skleněná vlákna) |
| Počet vláken pro každou trubici | 12 (skleněná vlákna) |
| Počet uvolněných trubek | 12 (PBTP) |
| Počet plnidel | 0 |
| Síla centrálního prvku | 2,5 mm PE potažený až 4,5 mm (tyč FRP) |
| Vlhkostní bariéra | Tyč a jádro přes FRP (příze WS - příze bobtnající vodou) |
| Vnější schránka | Jmenovitý 0,5 mm (HDPE - černý) |
| Počet ripcordů | 1 (polyester) |
| Průměr kabelu | 8,8 ± 0,3 mm |
| Masa předtím | 55,0 ± 5 kg / km |
| Mechanické vlastnosti | |
| Pevnost v tahu | 1000 N (IEC 60794-2-E1) |
| Drtivá síla | 1000 N (IEC 60794-1-2-E3) |
| Rázová síla | 1 N.m (IEC 60794-1-2-E4) |
| Otáčení | ± 360 ° (IEC 60794-1-2-E7) |
| Kink | 10 x D (IEC 60794-1-2-E10) |
| Minimální poloměr ohybu | 20 x D (IEC 60794-1-2-E11) |
| Zkouška průniku vody | 1 m vodní sloupec, 3 m vzorek, 24 hodin (IEC 60794-1-2-F5) |
| Charakteristika prostředí | |
| Instalace | -30 ° C až 70 ° C (IEC 60794-1-22-F1) |
| Akce | -30 ° C až 70 ° C (IEC 60794-1-22-F1) |
| Úložný prostor | -30 ° C až 70 ° C (IEC 60794-1-22-F1) |
| Vlastnosti vláken | |
| Typ vlákna | ITU-T G.652D |
| Optický | |
| Tlumení | Při 1310 nm to je: ≤ 0,36 dB / km Při 1550 nm je to: ≤ 0,23 dB / km |
| Chromatická disperze | Pro 1285 - 1330 nm to je: ≤ 3,5 ps / nm.km Při 1550 nm to je: ≤ 18,0 ps / nm.km |
| Vlnová délka kabelu | Pro λcc to je: ≤ 1260 nm |
| Vlnová délka s nulovou disperzí | 1300–1324 nm |
| Sklon nulové disperze | ≤ 0,092 ps / nm ^ 2 x km |
| Módní polarizační disperze | Pro Fiber to je: ≤ 0,2 ps / km Pro Link Design Value to je: ≤ 0,08 ps / km |
| Mechanické | |
| Tlumení ohybu | 1 otáčka - φ 32 mm při 1550 nm je: ≤ 0,05 dB 100 otáček - φ 50 mm pro 1310 nm a 1550 nm je: ≤ 0,05 dB 100 zákrutů - φ 60 mm při 1625 nm je: ≤ 0,05 dB |
| Úroveň stresu | 1,0% (100 kpsi) |
| Geometrický | |
| Průměr pole režimu | Pro 1310 nm to je: 9,2 ± 0,4 um Pro 1550 nm to je: 10,4 ± 0,5 um |
| Chyba soustřednosti pole režimu | ≤ 0,5 um |
| Průměr pláště | 125 ± 0,7 um |
| Eliptický tvar pláště | ≤ 0,7% |
| Chyba soustřednosti skořápky | ≤ 12 um |
| Průměr hlavního pláště | 245 ± 10 um |
| Hlavní nátěrový materiál (nebarvený) | UV vytvrzeno Akrylát |
| Poloměr zvlnění vlákna | ≥ 4 m |
