Optický kabel24F | snadného přístupu ITU-T G.657A2, 500m | Extralink
KÓD: EX.0905 / EAN: 5902560360905
Kontakt
Účet
Oblíbený
Košík

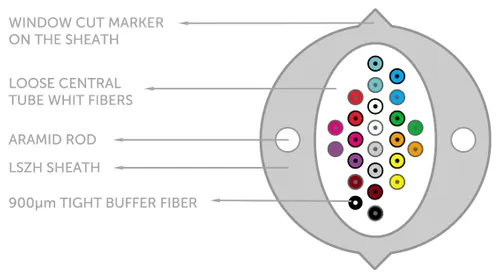

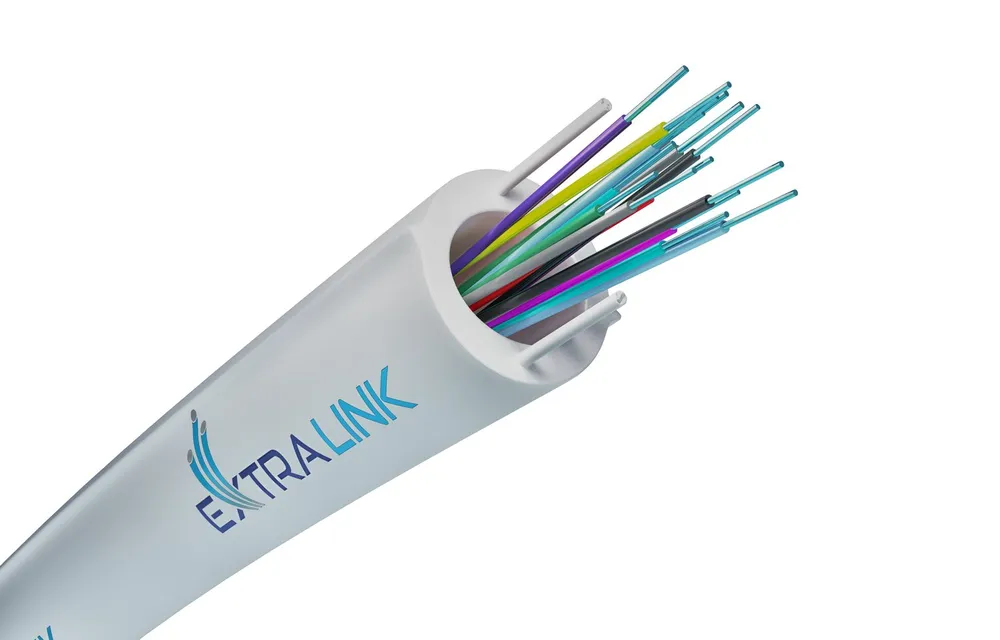

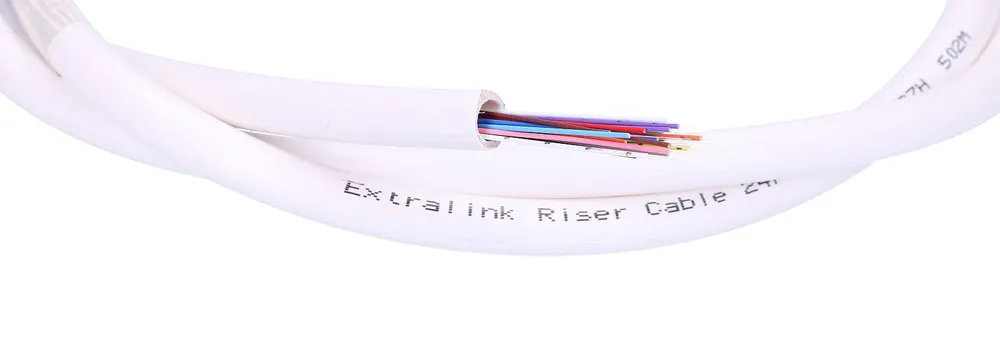

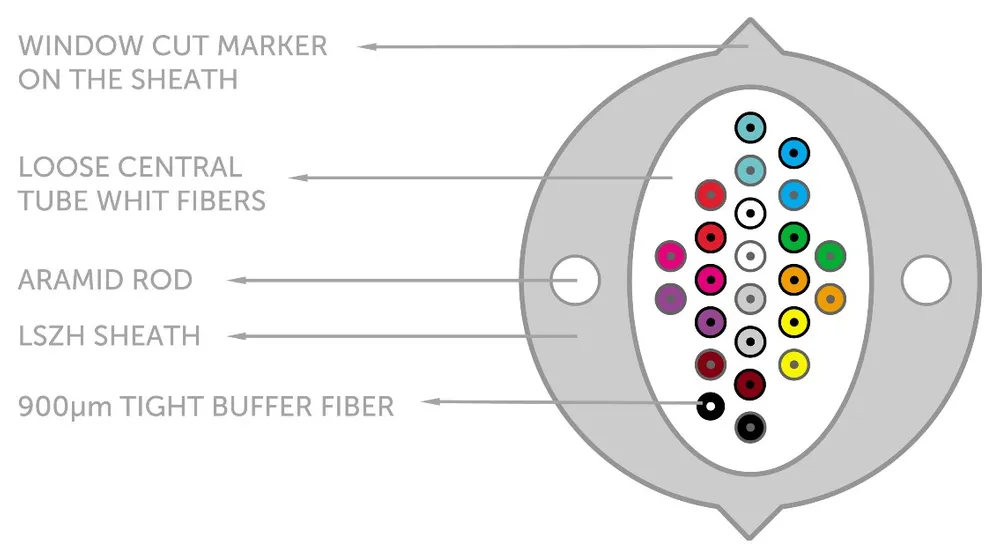

Snadno přístupný kabel Extralink je určen k použití ve svislé instalaci uvnitř budovy. Jeho konstrukce umožňuje velmi rychlý a snadný přístup k optickým vláknům umístěným ve volné trubici řezáním tzv okna, která poskytují volný přístup k optickým vláknům. Prezentovaný kabel má průměr 10,5 mm a je pokryt vnějším pláštěm LSZH.
| Funkce / filtry | |
| Počet vláken optického kabelů | 24F |
| Standardn vlákna | G.657.A2 |
| Barva | Bílá |
| Délka kabelu | 500 |
| Konektor 1 | Ne |
| Konektor 2 | Ne |
| Materiál izolační vrstvy | LSZH plášť se sníženou kouřivostí |
| Podporované vlnové délky | 1310,1550 |
| Pohlaví konektoru 1 | Ne |
| Pohlaví konektoru 2 | Ne |
| Provozní rozsah teplot (T-T) | -20 - 70 |
| Průměr kabelu | 10,5mm, 1,05, |
| Rozsah teplot při skladování (T-T) | -30 - 70 |
| Typ kabelu | FTTH |
| Typ optického vlákna | G.657.A2 |
| Optické a geometrické vlastnosti kabelů z optických vláken | |
| Tlumení | Pro 1310 nm to je: <0,36 dB / km Při 1550 nm je to: <0,22 dB / km |
| Módní polarizační disperze | <0,2 dB (ps / km1 / 2) |
| Mezní vlnová délka | <1260 nm |
| Vlnová délka s nulovou disperzí | 1300 ~ 1324 nm |
| Sklon nulové disperze | <0,092 dB (ps / km1 / 2) |
| Chromatická disperze | Pro 1285 ~ 1330 nm je: <3,5ps / (nm ^ 2,km) Pro 1550 nm to je: <18,0 ps / (nm ^ 2,km) |
| Průměr pole režimu | Pro 1310 nm to je: 9,3 ± 0,5 um |
| Chyba soustřednosti pole režimu | <0,6 um |
| Průměr pláště | 125,0 ± 1,0 um |
| Eliptický tvar pláště | <1,0% |
| Průměr pokrytí | 245 ± 10 um |
| Úroveň zkušebního testu | 100 kpsi, 1% |
| Mechanické a environmentální vlastnosti | |
| Odolnost proti tlaku | Zatížení: 500 N / 100 mm (IEC 60794-1-2, metoda E3) Kritéria přijatelnosti Doba načítání: 5 minut Zisk útlumu: <0,2 dB |
| Rozsah teploty instalace | Od -20 ° C do 70 ° C |
| Rozsah pracovních teplot | Od -20 ° C do 70 ° C |
| Rozsah teplot skladování | Od -30 ° C do 70 ° C |
| Fyzikální vlastnosti | |
| Počet vláken | 24 ° C |
| Typ vlákna | HSCC-15-PAT001 |
| Barva vláken | Modrá, oranžová, zelená, hnědá, šedá, bílá, červená, černá, žlutá, fialová, růžová, azurová, černá a modrá, černá a oranžová, černá a zelená, černá a hnědá, černá a šedá, černá a bílá, černá a červená, bílá a černá, černá a žlutá, černá a fialová, černá a růžová, černá a azurová |
| Hlavní skořápka s barevnou vrstvou | 245 ± 10 um |
| Těsný nátěr | 900 µm těsné vyrovnávací vlákno |
| Výztuž kabelu | KRP Rod |
| Materiál vnějšího krytu | LSZH |
| Průměr kabelu | 10,5 ± 0,5 nm |
| Délka na cívce | 2 km ± 10% |
| Technické specifikace | Ke stažení |
Odolnost proti rozdrcení kabelu:
Zatížení: 500 N / 100 mm (IEC 60794-1-2, metoda E3), doba zatížení: 5 minut, přírůstek útlumu: <0,2 dB
