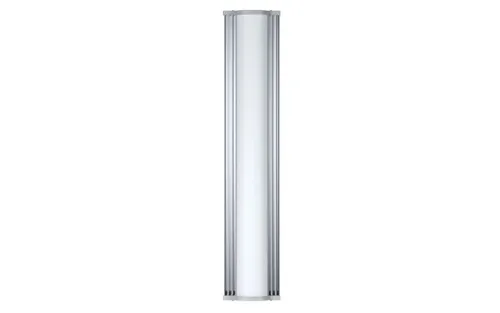

RF Elements AS-2-14 | Sektorová anténa | Array Sector, 2.4GHz, 14dBi




Sektorové antény RF elements® Array poskytují výjimečný výkon rádia a možnosti kolokace, snadnou instalaci a hospodárnost. Zařízení je vybaveno patentovanou technologií BackShield ™, frekvenčně selektivní povrch potlačuje boční laloky v azimutové a radiační rovině vzadu. Array Sector 2-14 pracuje v extrémně širokém frekvenčním pásmu, nabízí vyvážený zisk v obou polaritách a bezkonkurenční stabilitu hlavního okvětního lístku pro vynikající charakteristiky pokrytí.
Rádiové prvky antény Sector Carrier Class jsou optimalizovány tak, aby vyvažovaly provozní parametry horizontálních a vertikálních anténních systémů. Vzory záření a zisk v horizontální a vertikální polarizaci jsou co nejvíce podobné. Udržitelný výkon je klíčovým požadavkem pro vynikající výkon MiMo. Díky tomuto jedinečnému udržitelnému výkonu vynikají antény třídy Sector Carrier v implementacích MiMo. Dosahovatelné pokrytí a výkon propojení jsou lepší než u konvenčních antén.
Sektorové antény jsou kompatibilní se všemi hlavními zařízeními vybavenými koaxiálními konektory (úplný seznam viz katalogová karta). Odnímatelný kryt chrání konektory SMA - další funkce zavedená značkou RF Elements®, která se stala průmyslovým standardem.
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 2.4 GHz |
Základní obecné údaje | |
Výrobce | RF prvky |
Modelka | AS-2-14 |
Typ | Sektorová anténa |
Technická data | |
Konektor antény | 2 x RP-SMA na integrovaných polopružných pigtailech |
Typ antény | 2,4 GHz 14 dBi |
Třída prostředí | IP55 |
Teplota | -26 ° C až +60 ° C (-15 ° F až +140 ° F) |
Odolnost proti větru | 160 km/h |
Průměr montáže na pól | max. 85 mm |
Váhy | 2,5 kg / 5,5 liber - jedna jednotka 3,5 kg / 7,7 liber - jedna jednotka vč. Obalu |
Jedno balení: | 97,5 × 22 × 10 cm |
Účinnost | |
frekvenční rozsah | 2400 - 2485 MHz |
Posílení | 13,8 dBi |
Polarizace | Dvojité lineární H + V |
Šířka paprsku v azimutu -3 dB | V 75 ° / V 69 ° |
Šířka fasádního paprsku -3 dB H | 14,5 ° / V 14 ° |
Šířka paprsku azimutu -6 dB H | 108 ° / V 100 ° |
Šířka fasádního paprsku -6 dB H | 20 ° / V 19 ° |
Poměr signálu přední / zadní (min) | 24 dB |
Izolace pole | H 15 dB / V 13,5 dB |
Impedance | 50 ohmů |
VSWR Max | 1,8 |
VSWR typické | 1.4 |
Izolace mezi porty | 18 dB |
Kompatibilní bezdrátové platformy | |
RF prvky | StationBox® S, StationBox® S CARRIER CLASS, RockShield ™ |
Cambium Networks ™ | Rádio s připojením ePMP ™ 1000 |
MikroTik ™ | BaseBox, NetBox |
Ubiquiti Networks ™ | UBNT Rocket ™ M2, UBNT Rocket ™ M2 Titanium |
Datový list | Ke stažení |
