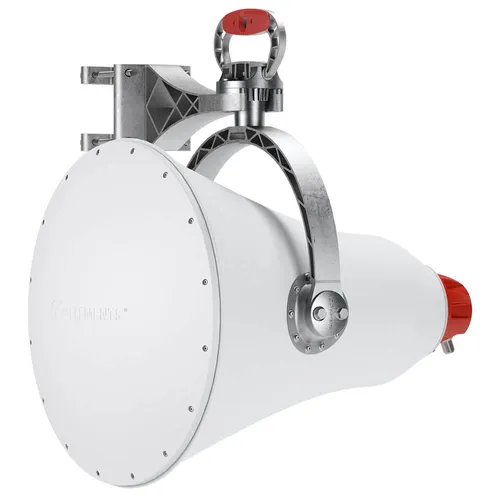

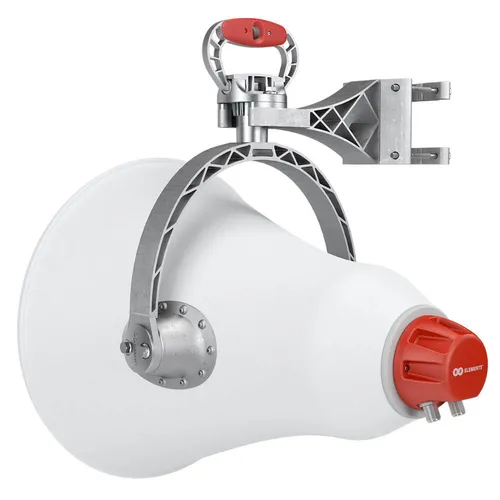

RF Elements UH-CC-5-24 | Směrová anténa | UltraHorn, 5,18 - 6,4GHz, 24dBi, konektor N-type female

CZ
UH-CC-5-24 je směrovou rohovou anténou ze série UltraHorn ™ v pouzdru odolném proti povětrnostním vlivům, se ziskem 24 dBi a pozorovacím úhlem 11 °, pracující na frekvenci 5150-5875 MHz. Navrženo pro vysoce výkonné bezdrátové připojení bod-bod (PtP).
Důmyslná konstrukce antény prakticky eliminuje nežádoucí paprsky záření - koncentruje signál na hlavní spektrum, aby se eliminovalo boční rušení - zatímco samotná charakteristika paprsku zůstává nedotčena v celém frekvenčním rozsahu 5 GHz.
Symetrie záření znamená, že anténa RF Elements UH-CC-5-24 má identickou vertikální i horizontální polarizaci, což eliminuje „slepá místa“-což je ideální pro přístupové body s klienty blízko sebe.
UH-CC 5-24 je dodáván smontovaný a připravený k použití. Není třeba utrácet peníze za ochranné kryty a kryty nebo za izolaci, která zabírá místo na věži, ale nefunguje vždy správně. Anténa UltraHorn má vše. Má konektory typu N, které vám umožní připojit různá rádiová zařízení.
Základní obecné údaje | |
Výrobce | RF prvky |
Modelka | UH-CC-5-24 |
Typ | Směrová anténa |
Technická data | |
Konektor antény | 2 x N zásuvkový přepážkový konektor |
Typ antény | Roh |
Materiály | ABS plast odolný proti UV záření, polykarbonát, polypropylen, hliník, nerezová ocel |
Třída prostředí | IP55 |
Průměr montáže na pól | 30-80 mm (doporučujeme co nejblíže 80 mm) |
Pracovní teplota | -30 ° C až +55 ° C (-22 ° F až +131 ° F) |
Odolnost proti větru | 160 km/h |
Zatížení větrem | 197 N při 160 km / h |
Mechanické nastavení | ± 25 ° výška, ± 25 ° azimut |
Váhy | 8,7 kg / 19,1 liber - jedna jednotka 9,7 kg / 21,4 liber - jedna jednotka vč. Obalu |
Jedno balení | 570 x 570 x 660 mm 22,4 x 22,4 x 26 kalibr |
Účinnost | |
frekvenční rozsah | 5180 - 6400 MHz |
Posílení | 24 dBi |
Azimut / nadmořská výška BW -3 dB | V 11 ° / V 11 ° |
Azimut / Elevation BW -6 dB H | 16 ° / V 15 ° |
Polarizace | Dvojité lineární H + V |
Poměr přední a zadní | 40 dB |
Účinnost paprsku | 99% |
VSWR max. 5180-5850 MHz | 1,6 |
VSWR Max 5850-6400 MHz | 1,8 |
Datový list | Ke stažení |
Průvodce rychlou instalací | Ke stažení |
Provozní frekvence antény je 5 GHz.
