RF Elements ULD-TP-400-4PACK | Směrová anténa | UltraDish, 5,18 - 6,1 GHz, 24dBi, konektor TwistPort, 4-pack

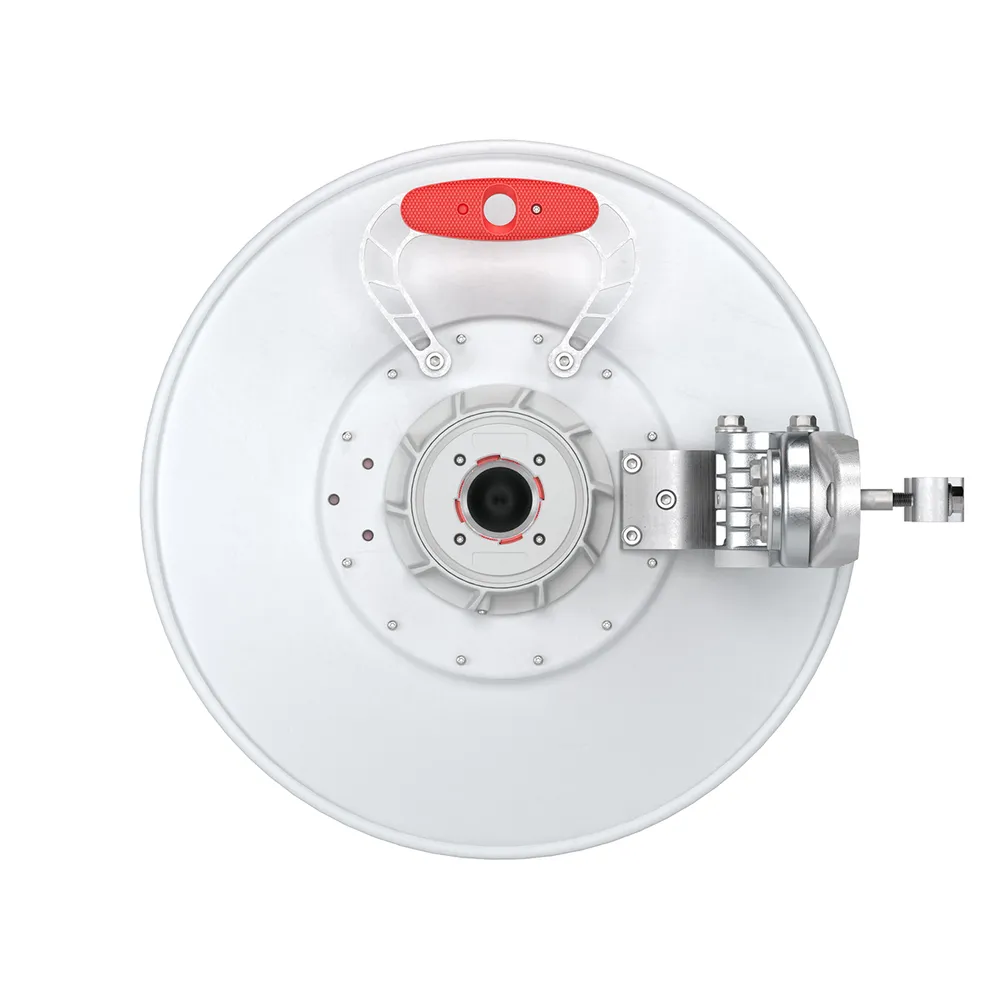

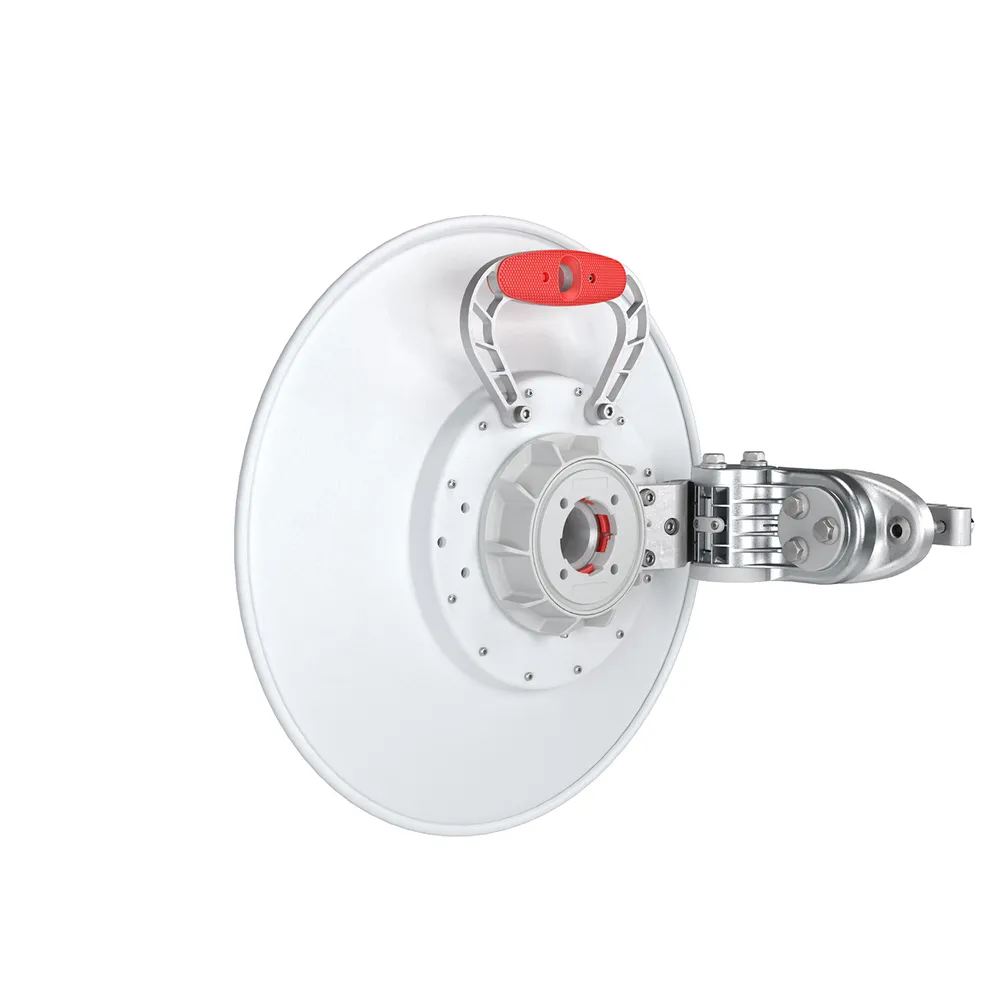

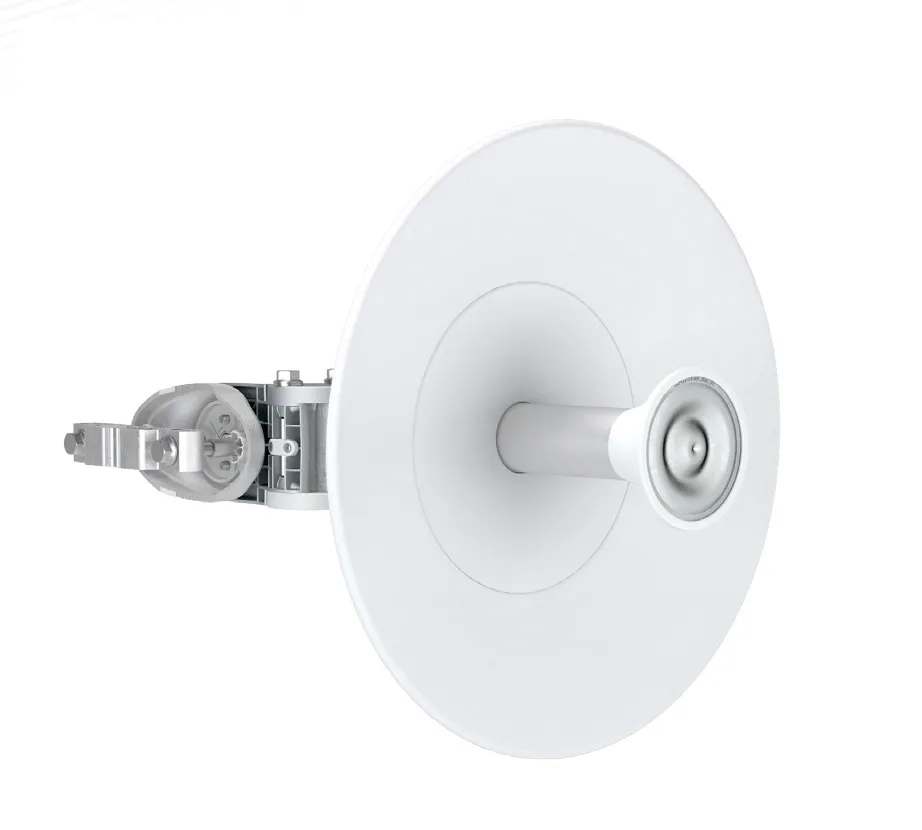

Antény řady UltraDish ™ TP 400 jsou navrženy pro připojení CPE nebo PtP. Reflektor antény je vyroben z hliníkové slitiny, aby byl zajištěn velmi jednotný tvar antény. Prakticky bezztrátový konektor TwistPort zaručuje snadné nasazení a údržbu rádia. Anténa pracuje v pásmu 5 GHz, zisk antény je 24 dBi.
Instalace antény je extrémně snadná a zajišťuje rychlou implementaci pro velké rádiové projekty. Inovativní držák antény od společnosti RF Elements se hodí pro širokou škálu průměrů pólů a lze jej snadno převést na pravý nebo levý držák. Pro rychlou instalaci stačí jeden imbusový klíč. Sada obsahuje čtyři antény.

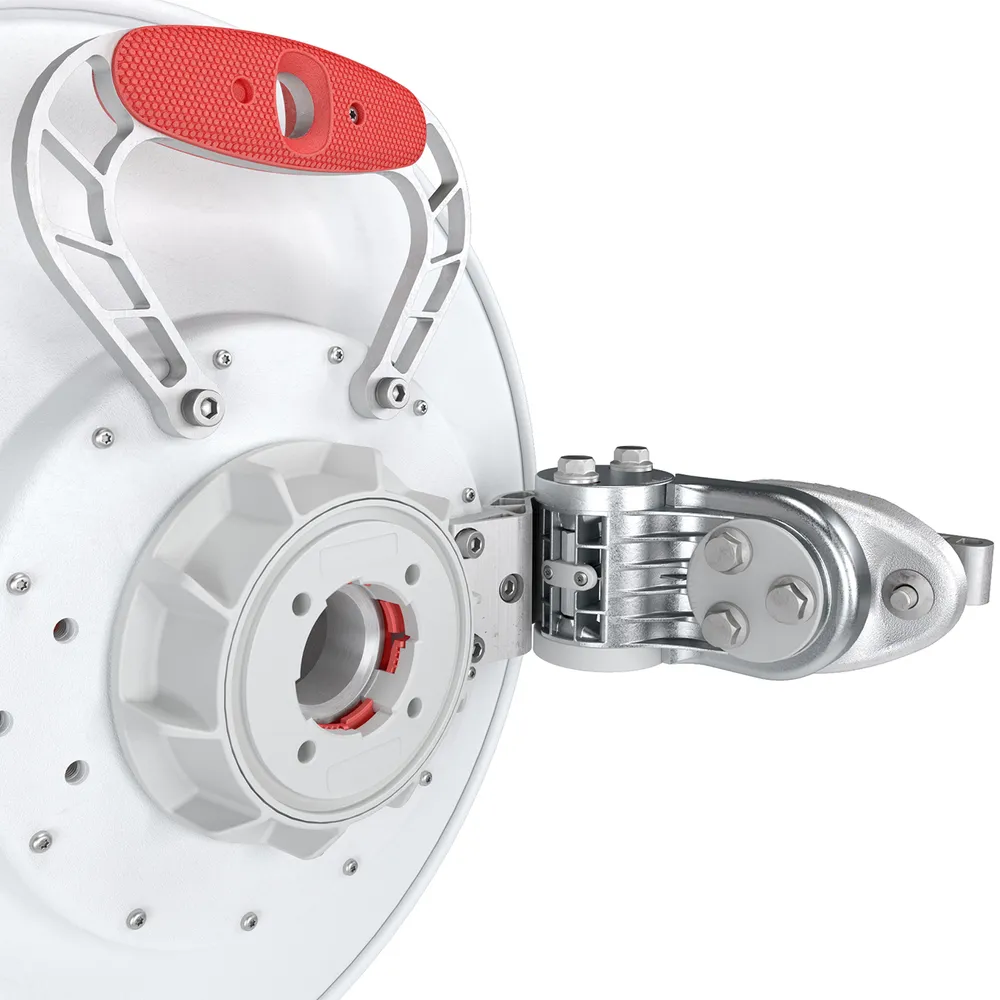

Konektor TwistPort je rychle zamykatelný, prakticky bezztrátový port vlnovodu, který spojuje rádio s anténou. Konektor TwistPort je designem společnosti RF Elements a nastavuje nový standard pro externí bezdrátová zařízení, pokud jde o výkon, škálovatelnost, snadné použití a snadnou implementaci. Instalace TwistPortu je snadná, díky integraci mechanického připojení a RF konektoru do stejné struktury je připojení rádia k anténě extrémně jednoduché - „twist and lock“ - to zvládnete jednou rukou! Během montáže již nemusíte podporovat anténu.
Technická data | |
Připojení antény | TwistPort konektor |
Typ antény | Parabolický disk |
Průměr pro montáž na sloup | 25 - 80 mm (doporučený průměr co nejblíže 80 mm) |
Teplotní odolnost | -40 ° C až 60 ° C (-40 ° F až 140 ° F) |
Odolnost proti větru | 160 km / h |
Hmotnost | 2,7 kg / 6 liber - jedna jednotka (jedna anténa) 14 kg / 31 liber - 4 BALENÍ (4 kusy) v balení |
Rozměry | Rozměry maloobchodního balení 4PACK: 450 x 450 x 390 mm / 17,7 x 17,7 x 15,3 palce |
Výkon | |
Zisk | 24,5 dBi |
frekvenční rozsah | 5180 - 6100 MHz |
Poměr signálu zepředu dozadu | 35 dB |
Kompatibilita | |
RF prvky | jakýkoli adaptér TwistPort jakékoli jednodušší rádio |
Datový list ULD-TP-400-4PACK - ENG | Ke stažení |
Datový list ULD-TP-400-4PACK - ESP | Ke stažení |
Uživatelská příručka ULD-TP-400-4PACK - ENG | Ke stažení |
Uživatelská příručka ULD-TP-400-4PACK - ESP | Ke stažení |
Krok 1: Nainstalujte držák
Nejprve namontujte držák na tyč. Sada obsahuje dvě sady šroubů pro tyče různých průměrů.
Držák tyče je oboustranný, lze jej namontovat na levou nebo pravou stranu antény.
Krok 2: Nastavení antény
Jednoduše zasuňte anténu do držáku a upravte výšku a azimut. Pro dokončení instalace utáhněte šrouby,
K dokončení celé instalace je zapotřebí pouze jeden nástroj.
