RF Elements ULD-TP-550-4PACK | Směrová anténa | UltraDish, 5,18 - 6,1 GHz, 27dBi, konektor TwistPort, 4-pack

CZ

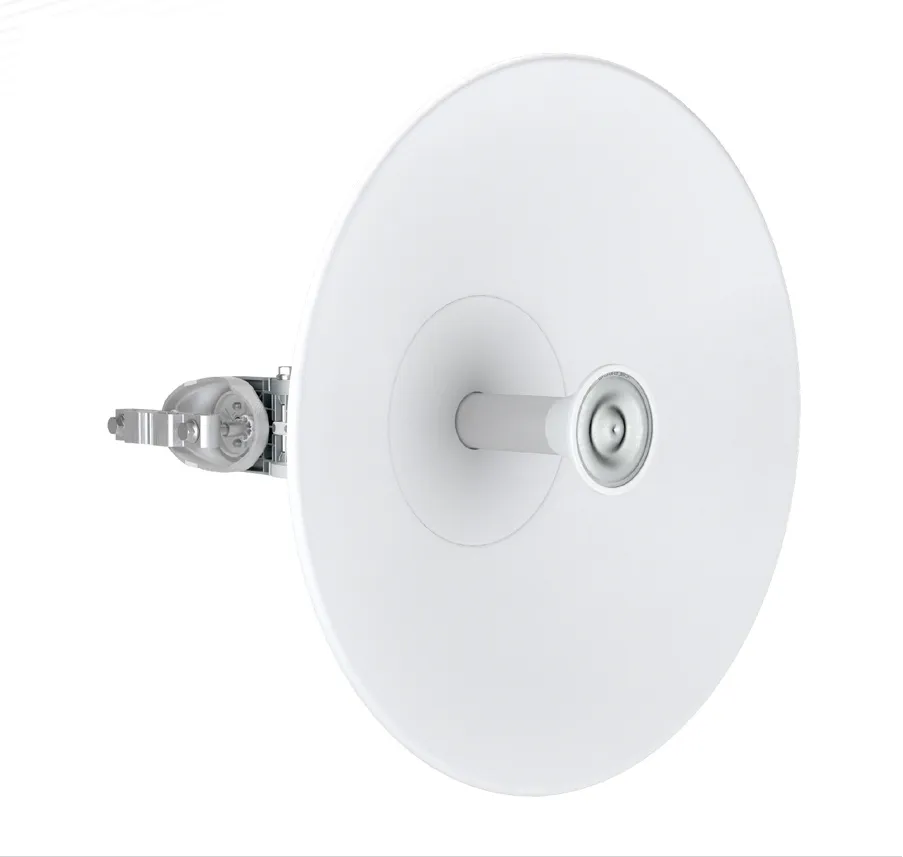

Řada UltraDish TP 550 jsou dvojí polarizace směrových parabolických antén 2x2 MIMO. Reflektor je vyroben z hliníkové slitiny, což zajišťuje jednotný tvar antény. Bezztrátový konektor TwistPort zaručuje snadné nasazení a údržbu rádia. Anténa pracuje v pásmu 5 GHz a její zisk je 27 dBi.
Instalace antény je extrémně snadná, což zajišťuje rychlé nasazení pro velké rádiové projekty. Naše inovativní metoda upevnění antény, s možností levé a pravé ruky, se hodí pro širokou škálu průměrů pólů. Pro rychlou instalaci je potřeba pouze jeden šestihranný nástroj.

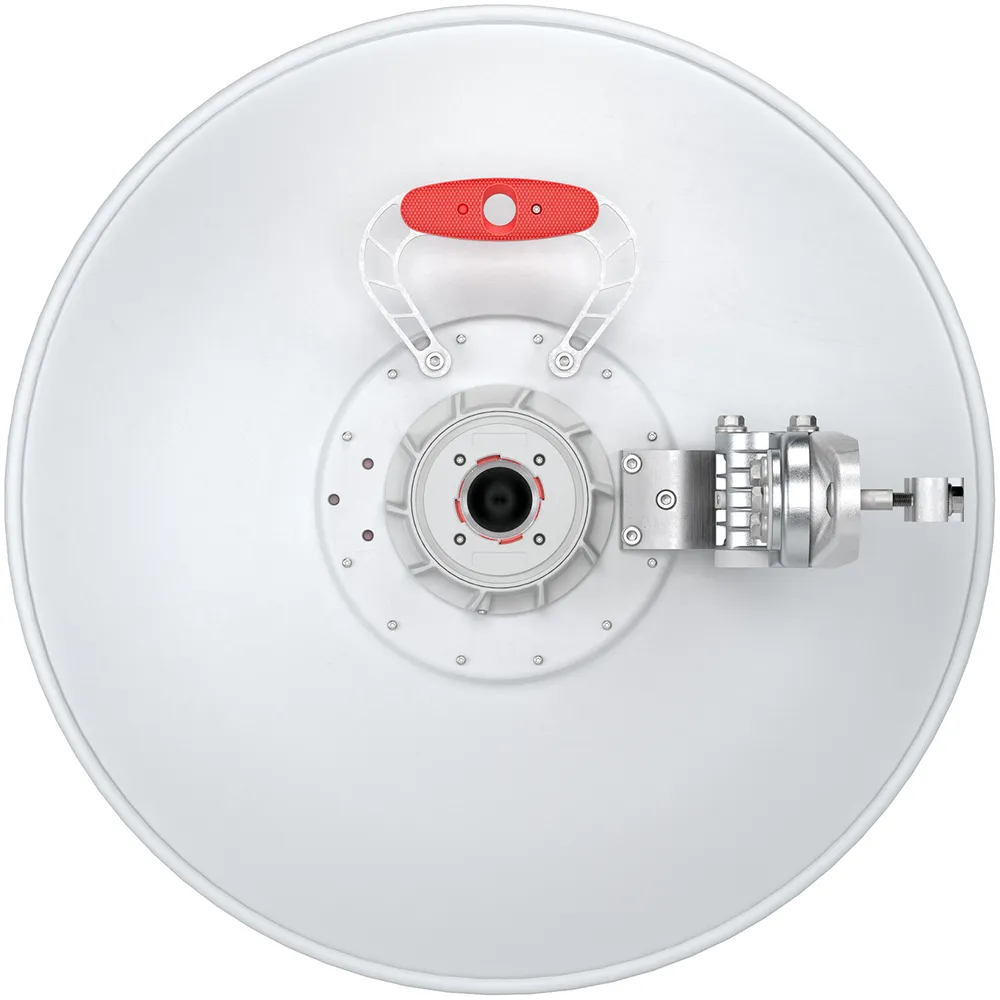

Konektor TwistPort je rychle uzavírací a prakticky bezztrátový port vlnovodu, který spojuje rádio s anténou. TwistPort je projekt společnosti RF Elements, který stanoví nový standard pro externí bezdrátová zařízení, pokud jde o výkon, škálovatelnost a snadné použití.

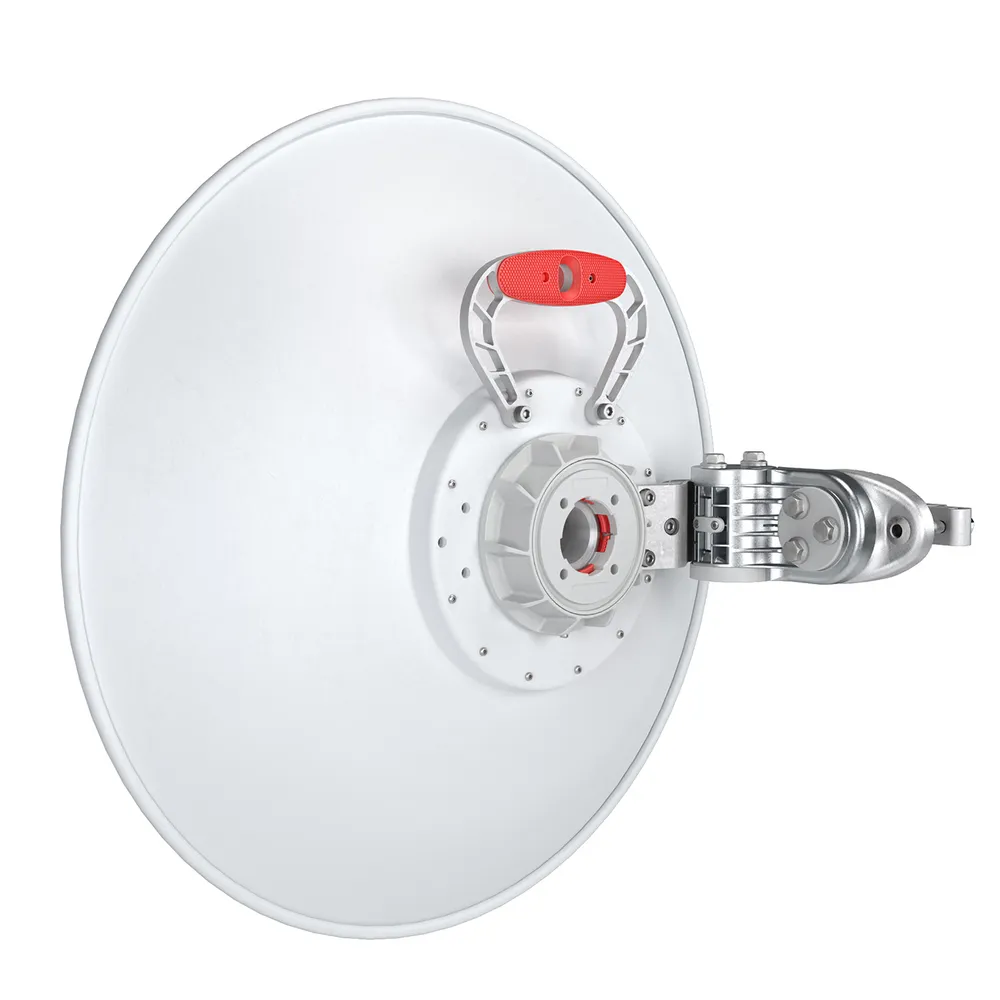

Antény ze série UltraDish TP zaručují inovativní montážní systém. Držák je oddělen od antény, díky čemuž instalace není problém, a nastavení antény je snadné, rychlé a příjemné.
Fyzická data | |
Připojení antény | TwistPort - rychle zavírací port vlnovodu |
Typ antény | Parabolický disk |
Průměr pro montáž na sloup | 25 - 80 mm |
Teplotní odolnost | -40 ° C až 60 ° C (-40 ° F až 140 ° F) |
Odolnost proti větru | 160 km / h |
Hmotnost | 3,7 kg (8 liber) - jedna jednotka (jedna anténa) 19,3 kg (43 liber) - 4 na balení |
Rozměry maloobchodního balení | 610 x 610 x 460 mm (24,0 x 24,0 x 18,1 cala) |
Datový list UltraDish TP-550 - ENG | Ke stažení |
Datový list UltraDish TP-550 - ESP | Ke stažení |
Uživatelská příručka UltraDish TP-550 - ENG | Ke stažení |
Uživatelská příručka UltraDish TP-550 - ESP | Ke stažení |
Krok 1: Nainstalujte držák
Nejprve namontujte držák na tyč. Sada obsahuje dvě sady šroubů pro tyče různých průměrů.
Držák tyče je oboustranný, lze jej namontovat na levou nebo pravou stranu antény.
Krok 2: Nastavení antény
Jednoduše zasuňte anténu do držáku a upravte výšku a azimut. Pro dokončení instalace utáhněte šrouby.
K dokončení celé instalace je zapotřebí pouze jeden nástroj.
