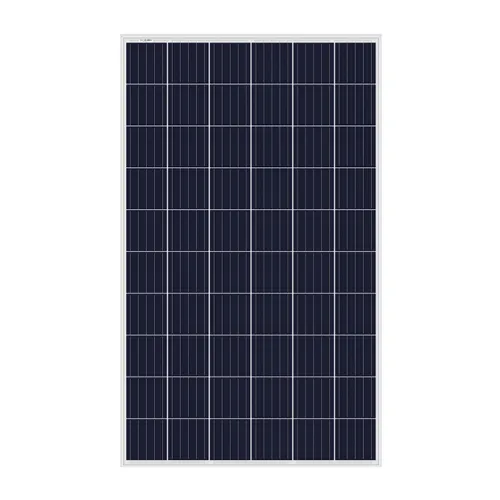

Sharp ND-AC275 je fotovoltaický panel vyrobený z polykrystalických článků. S ohledem na výrobní technologii dominují na trhu dva typy článků: polykrystalické a monokrystalické. Monokrystalické články jsou obvykle účinnější, ale jejich výroba je nákladnější, zatímco o něco méně účinné polykrystalické články lze vyrobit za přijatelnou cenu. Velikost povrchu střechy je faktor, který určuje, která technologie bude pro vás výhodnější. Pokud je plocha střechy malá, dosáhnete použitím monokrystalických článků nejvyšší úrovně výroby energie.
| Funkce / filtry | |
| Výkon (W) | 275 |
| Elektrické údaje (STC) [1] | |
| Maximální výkon Pmax | 275 W. |
| Napětí naprázdno Voc | 39,08 V |
| Proud v uzavřeném obvodu Isc | 9,31 A |
| Napětí v bodě maximálního výkonu Vmpp | 31,37 V |
| Proud v bodě maximálního výkonu Impp | 8,77 A |
| Účinnost modulu ηm | 16,8% |
| Elektrická data (NMOT) [2] | |
| Maximální výkon Pmax | 204,5 W |
| Napětí naprázdno Voc | 36,19 V |
| Proud v uzavřeném obvodu Isc | 7,05 A |
| Napětí v bodě maximálního výkonu Vmpp | 30,39 V |
| Proud v bodě maximálního výkonu Impp | 6,73 A |

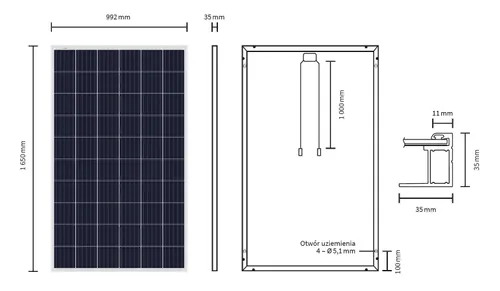

| Mechanické údaje | |
| Délka | 1650 mm |
| Šířka | 992 mm |
| Hloubka | 35 mm |
| Čas | 18,5 kg |
| Teplotní koeficienty | |
| Pmax | -0,38% / ° C |
| Uoc | -0,28% / ° C |
| Jít | 0,039% / ° C |
| Mezní hodnoty | |
| Maximální systémové napětí | 1000 V DC |
| Přepěťová ochrana | 15 A. |
| Teplotní rozsah | Od -40 ° C do 85 ° C |
| Maximální mechanické zatížení (sníh / vítr) | 2400 Pa |
| Obecná informace | |
| Buňky | Polykrystalický, 157 mm × 157 mm 2 řetězce - 60 článků zapojených do série |
| Čelní sklo | Antireflexní tvrzené sklo s nízkým obsahem železa a vysokou propustností, 3,2 mm |
| Ramka | Eloxovaná hliníková slitina, stříbro |
| Zadní panel | Bílý |
| Spojovací skříňka | Stupeň krytí IP67, 3 bypass diody |
| Čára | Délka 1000 mm |
| Konektor | MC4 |
[1] STC = standardní testovací podmínky: záření 1 000 W / m², AM 1,5, teplota článku 25 ° C. Jmenovité elektrické charakteristiky jsou v rozsahu ± 10% udávaných hodnot Isc, Voc a od 0 do + 5% Pmax (tolerance měření výkonu ± 3%). Snížení účinnosti při přepínání osvětlení z 1 000 W / m² na 200 W / m² (Tmodule = 25 ° C) je menší než 3%. [2] NMOT = provozní teplota modulu: 45 ° C, při ozáření 800 W / m², teplota vzduchu 20 ° C, rychlost větru 1 m / s.
