Hlavními výhodami modulů Half Cut pro uživatele je zvýšení efektivity a celkového výnosu přibližně o 2-3%. Prezentovaný modul se skládá ze dvou částí, horní a dolní, na které jsou umístěny rozdělené buňky. Díky tomu se výkon elektrické energie generované článkem sníží na polovinu a ztráty odporu na úrovni článku a modulu se sníží o 75%. Snížení proudu o 50% snížením teploty v buňkách významně snižuje riziko efektu horkých míst.
| Funkce / filtry | |
| Výkon (W) | 385 |
| Elektrické údaje (STC) [1] | |
| Maximální výkon Pmax | 385 W. |
| Napětí naprázdno Voc | 48,15 V |
| Proud v uzavřeném obvodu Isc | 10,20 A. |
| Napětí v bodě maximálního výkonu Vmpp | 40,15 V |
| Proud v bodě maximálního výkonu Impp | 9,60 A |
| Účinnost modulu ηm | 19,3% |
| Elektrická data (NMOT) [2] | |
| Maximální výkon Pmax | 288,10 W. |
| Napětí naprázdno Voc | 44,30 V |
| Proud v uzavřeném obvodu Isc | 8,36 A |
| Napětí v bodě maximálního výkonu Vmpp | 36,80 V |
| Proud v bodě maximálního výkonu Impp | 7,83 A |

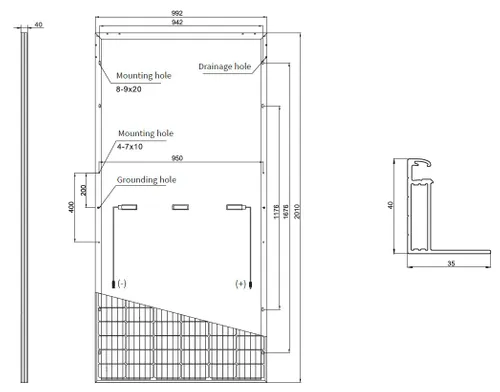

| Mechanické údaje | |
| Délka | 2010 mm |
| Šířka | 992 mm |
| Hloubka | 40 mm |
| Čas | 23 kg |
| Teplotní koeficienty | |
| Pmax | -0,390% / ° C |
| Uoc | -0,290% / ° C |
| Jít | 0,050% / ° C |
| Mezní hodnoty | |
| Maximální systémové napětí | 1500 V DC |
| Přepěťová ochrana | 20 A. |
| Teplotní rozsah | Od -40 ° C do 85 ° C |
| Maximální mechanické zatížení (sníh / vítr) | 2400 Pa |
| Obecná informace | |
| Buňky | Half-Cut Cell mono, 157 mm × 78,5 mm 2 řetězce - 72 článků zapojených do série |
| Čelní sklo | Antireflexní tvrzené sklo s nízkým obsahem železa a vysokou propustností, 3,2 mm |
| Ramka | Eloxovaná hliníková slitina, stříbro |
| Zadní panel | Bílý |
| Spojovací skříňka | Stupeň krytí IP68, 3 bypass diody |
| Čára | 4,0 mm², délka 1 200 mm [nebo na vyžádání (+) 270 mm, (-) 100 mm] |
| Konektor | Twinsel PV-SY02, IP68 |
[1] STC = standardní testovací podmínky: záření 1 000 W / m², AM 1,5, teplota článku 25 ° C. Jmenovité elektrické charakteristiky jsou v rozsahu ± 4% z uvedených hodnot Isc, ± 3% Voc, 0 až + 5% Pmax (tolerance měření výkonu ± 3%) a ± 5% hodnot Impp a Vmpp. [2] NMOT = provozní teplota modulu: 45 ° C, při ozáření 800 W / m², teplota vzduchu 20 ° C, rychlost větru 1 m / s.
