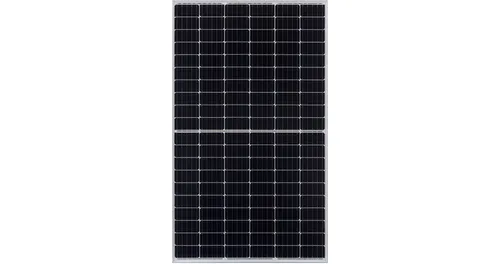

Sharp NU-JC320B | Fotovoltaický panel | Moc 320W, Monokrystalický
KÓD: NU-JC320B
Kontakt
Účet
Oblíbený
Košík
Hlavními výhodami modulů Half Cut pro uživatele je zvýšení účinnosti a celkového výnosu asi o 2–3%. Prezentovaný modul se skládá ze dvou částí, horní a dolní, na které jsou umístěny rozdělené buňky. Díky tomu se výkon elektrické energie generované článkem sníží na polovinu a ztráty odporu na úrovni článku a modulu se sníží o 75%. Snížení intenzity proudu o 50% snížením teploty v článcích výrazně snižuje riziko efektu horkého bodu.
| Základní obecné údaje | |
| Výrobce | Ostrý |
| Modelka | NU-JC320B |
| Typ | Solární panel |
| Elektrická data (STC) [1] | |
| Maximální výkon (Pmax) | 320 W. |
| Napětí naprázdno (Voc) | 40,65 V |
| Proud uzavřený v obvodu (Isc) | 10,20 A. |
| Napětí v bodě maximálního výkonu (Vmpp) | 33,74 V |
| Proud v bodě max. výkon (Impp) | 9,49 A. |
| Výkon modulu | 19,0 % |
| Elektrická data (NMOT) [2] | |
| Maximální výkon (Pmax) | 238,34 W. |
| Napětí naprázdno (Voc) | 38,53 V |
| Proud uzavřený v obvodu (Isc) | 8,27 A. |
| Napětí v bodě maximálního výkonu (Vmpp) | 31,32 V |
| Proud v bodě max. výkon (Impp) | 7,61 A. |
| Mechanické údaje | |
| Délka | 1684 mm |
| Šířka | 1002 mm |
| Hloubka | 40 mm |
| Váhy | 19,5 kg |
| Teplotní koeficienty | |
| Pmax | -0,353 %/° C |
| vy | -0,269 %/° C |
| Jít | 0,037 %/° C |
| Mezní hodnoty | |
| Maximální napětí systému | 1000 V DC |
| Přepěťová ochrana | 20 A. |
| Teplotní rozsah | -40 až 85 ° C |
| Maximální mechanické zatížení (sníh / vítr) | 2400 Pa |
| Testované zatížení sněhem (Test podle IEC61215) | 5400 Pa |
| Obecná informace | |
| Buňky | Napůl nařezaná buňka mono, 159 mm × 79,5 mm, 2 řetězce 60 článků zapojených do série |
| Čelní sklo | Antireflexní tvrzené sklo s nízkým obsahem železa s vysokým přenosem, 3,2 mm |
| Ramka | Eloxovaná slitina hliníku, černá |
| Zadní panel | Černá |
| Spojovací krabice | Krytí IP68, 3 obtokové diody |
| Drát | Ø 4,0 mm², délka 1 200 mm |
| Konektor | MC4 (Multi Contact, Stäubli), IP68 |
[1] STC = standardní testovací podmínky: záření 1000 W / m², AM 1,5, teplota článku 25 ° C. Jmenovité elektrické charakteristiky jsou v rozmezí ± 10% uvedených hodnot Isc, Voc a od 0 do + 5% Pmax (tolerance výkonu ± 3%). [2] NMOT = provozní teplota modulu: 45 ° C, při ozařování 800 W / m², teplota vzduchu 20 ° C, rychlost větru 1 m / s.
