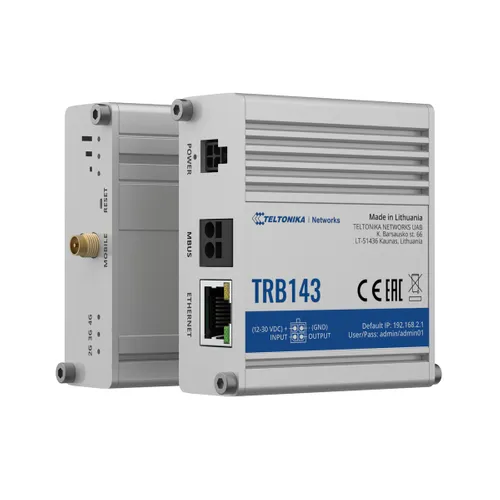

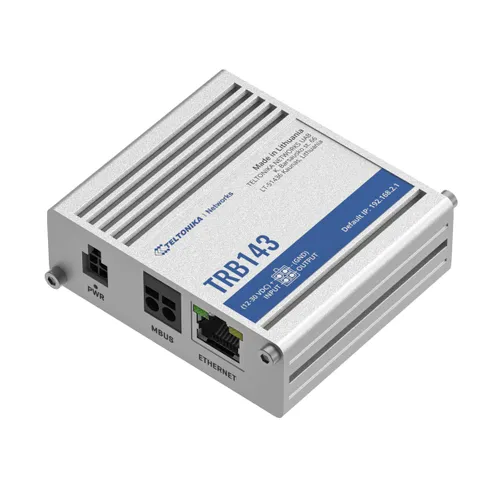

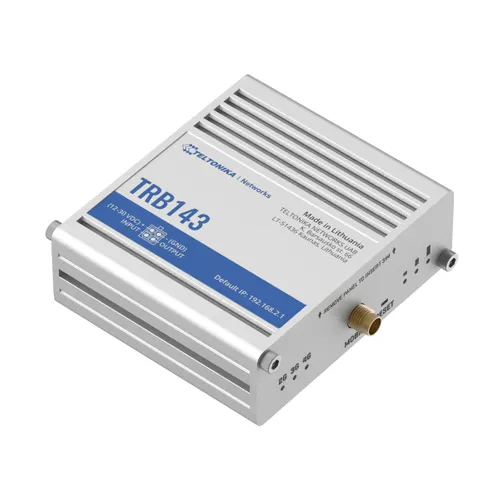

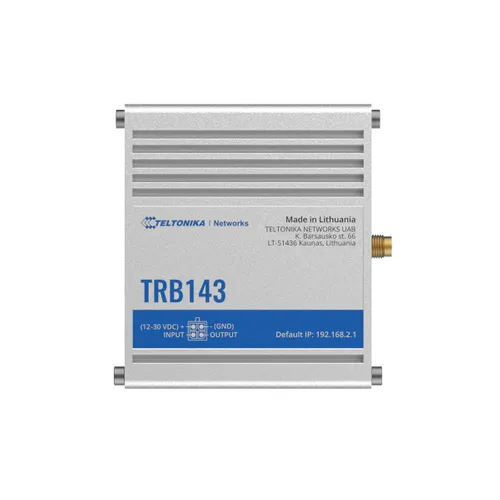

Teltonika TRB143 | Gateway, brána IoT | LTE Cat 4, 3G, 2G, M-Bus, RMS

CZ
Tato brána je speciálně navržena pro aplikace telemetrie a sledování médií a také pro podporu M-Bus. Mobilní a kabelové připojení LTE Cat 4 zefektivňuje proces inteligentního měření tím, že zajišťuje přenos dat o nejdůležitějších odečtech měřičů. Kromě toho může TRB143 připojit až 250 podřízených zařízení a použít rozhraní M-Bus k napájení až 6 zařízení.
Toto zařízení má jeden gigabitový ethernetový port a dvojici digitálních I/O, takže je snadno použitelné pro nespočet scénářů monitorování prostředí.
Vzdálené monitorování a konfigurace je snadná a bezpečná díky funkcím softwarového zabezpečení, jako je předkonfigurovaný firewall a Open VPN plus kompatibilita s FOTA, ovládání SMS a vlastní systém vzdálené správy Teltonika Networks.
Funkce / filtry | |
Barva | Šedá, Ocel, |
Bezdrátové připojení | Ano |
Bezpečnost | IEC 62368-1:2014, EN 50385:2017, EN 62232:2017 |
Certifikace | CE/RED, EAC, RoHS, WEEE Draft ETSI EN 301 489-1 V2.2.0, Draft EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0 EN 61000-4-2:2009 EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2 EN |
Datová síť | 2G, 3G, 4G |
Doporučená provozní relativní vlhkost | 10 - 90 |
Dynamická DNS (DDNS) | Ano, Ano, |
Filtrování MAC adres | Ano |
Funkčnost NAT | NAT, NAT-T |
Generace mobilní sítě | 4G |
Hloubka | 18, 73, |
Hmotnost | 136, 145, |
Kategorie 4G LTE | 4 |
Kód mezinárodní ochrany (IP) | IP30 |
LED indikátory | Ano |
Materiál krytu | Hliník |
Maximální spotřeba energie | 6 |
Mezinárodní stupeň krytí (IP) krytu | IP30 |
Model procesoru | Cortex-A7 |
Návod na použití | Ano |
Ovládací zobrazovací jednotka | Ne |
Paměť flash | 512 |
Počet antén | 1 |
Počet instalovaných procesorů | 1 |
Počet portů Ethernetu (RJ-45) | 1 |
Počet portů USB 2.0 | 1 |
Počet simultánních SIM karet | 1 |
Podpora DMZ | Ano |
Podpora napájení po Ethernetu (PoE) | Ano |
Podpora VLAN | Ano |
Podpora VPN | OpenVPN, IPsec, GRE, PPTP, L2TP |
Podporované síťové protokoly | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT, TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL), |
Protokol datového spojení | HTTP(S), MQTT, Azure MQTT, Kinesis |
Protokoly pro management | HTTP/HTTPS, JSON-RPC, RMS |
Provozní rozsah teplot (T-T) | -40 - 75 |
Překlad síťové adresy (NAT) | Ano |
Přenosová rychlost sítě Ethernet | 10,100,1000 |
QoS | Ano |
Síťové standardy | IEEE 802.3, IEEE 802.3az, IEEE 802.3u |
Slot na SIM kartu | Ano |
SMS | Ano, Ano, |
Spotřeba elektrické energie | 3 |
Správa prostřednictvím webového rozhraní | Ano |
Stejnosměrné vstupní napětí | 9 – 30, 12 – 30, |
Stručný návod | Ano |
Šifrování/zabezpečení | 256-bit AES, DES, HTTPS, SSH, SSL/TLS |
Šířka | 70, 74,5, |
Takt procesoru | 1200, 1300, |
Technologie kabeláže | 10/100/1000Base-T(X) |
Tlačítko reset | Ano |
Typ anténního konektoru | SMA |
Typ antény | Externí |
Typ procesoru | ARM Cortex |
Typ SIM karty | MiniSIM |
Typ vnitřní paměti | DDR3 |
Vnitřní paměť | 128, 256, |
Výrobce procesoru | ARM |
Výška | 60, 25, |
WAN port | Ethernet (RJ-45) |
Wi-Fi | Ne |
Zabezpečení firewallem | Yes, Ano, |
Zabudovaný procesor | Ano, Ano, |
Bezdrátová síť | |
OpenVPN | více klientů a server může běžet současně, 12 metod šifrování |
mobilní modul | 4G (LTE) – Cat 4 až 150 Mb/s, 3G – až 42 Mb/s, 2G – až 236,8 kb/s |
Šifrování OpenVPN | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC |
GRE | GRE tunel |
Postavení | Síla signálu (RSSI), SINR, RSRP, RSRQ, EC / IO, Odeslané/přijaté bajty RSCP, Připojená šířka pásma, IMSI, ICCID |
SMS/Volání | Stav SMS, konfigurace SMS, odesílání/čtení SMS přes HTTP POST/GET, EMAIL na SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, naplánované SMS, automatická odpověď na SMS, nástroje pro volání |
IPsec | IKEv1, IKEv2, podporuje až 5 IPsec VPN tunelů (instancí), s 5 metodami šifrování (DES, 3DES, AES128, AES192, AES256) |
PPTP, L2TP | Služby klient / server mohou běžet současně, podpora L2TPv3 |
USSD | podporuje odesílání a čtení nestrukturovaných doplňkových datových zpráv služeb |
Černá / bílá listina | Černá / bílá listina operátorů |
SSTP | Podpora instance klienta SSTP |
Správa šířky pásma | zámek pásma, zobrazí stav používaného pásma |
Stunnel | proxy server určený k přidání funkce šifrování TLS ke stávajícím klientům a serverům bez jakýchkoli změn kódu |
DMVPN | Metoda budování škálovatelných IPsec VPN |
APN | Automatické APN |
WireGuard | Podpora zákazníků a serverů VPN společnosti WireGuard |
Most | Přímé spojení (most) mezi mobilním ISP a zařízením v síti LAN |
ZeroTier | ZeroTier VPN |
Přenos | Brána přiřadí svou mobilní WAN IP adresu jinému zařízení v LAN |
Více PDN | Schopnost používat různé PDN pro více síťových přístupů a služeb (volitelné) |
M-BUS | |
Ethernet | |
Rozhraní M-Bus | Rozhraní M-Bus může podporovat až 250 slave a může napájet až 6 slave. |
A | 1 x RJ45 port, 10/100/1000 Mbps, podporuje automatické přepínání MDI/MDIX |
MODBUS TCP SLAVE | |
Síť | |
Filtrování ID | odpovědět na jeden identifikátor v rozsahu [1;255] nebo libovolný |
Síťové protokoly | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SMTP, SSL v3, TLS, PPP, PPPoE, SSH, DHCP, SNMP, MQTT, Wake on LAN (WOL) |
Povolit vzdálený přístup | Povolit přístup k WAN |
Směrování | Statické směrování, dynamické směrování (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP) |
Vlastní registry | vlastní blok registrů MODBUS TCP, který umožňuje číst/zapisovat do souboru uvnitř routeru a lze jej použít k rozšíření funkčnosti MODBUS TCP Slave |
Sledování připojení | Ping Reboot, Wget Reboot, Periodic Reboot, LCP a ICMP do kontrol łącza |
MODBUS TCP MASTER | |
Podporované funkce | 01, 02, 03, 04, 05, 06, 15, 16 |
firewall | přesměrování portů, pravidla provozu, vlastní pravidla |
DHCP | Statické a dynamické přidělování IP adres |
Podporované datové formáty | 8 bitů: INT, UINT; 16 bitů: INT, UINT (nejprve MSB nebo LSB); 32bitové: s plovoucí desetinnou čárkou, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
QoS / Smart Queue Management (SQM) | Priorita provozu podle zdroje/cíle, služby, protokolu nebo portu |
BRÁNA MQTT | |
DDNS | Podporováno >25 poskytovatelů služeb, ostatní lze konfigurovat ručně |
Brána | Umožňuje odesílat příkazy a přijímat data z MODBUS Master prostřednictvím MQTT brokera |
SSHFS | Schopnost připojit vzdálený souborový systém přes SSH |
DATA NA SERVER | |
Bezpečnostní | |
Protokol | HTTP(S), MQTT, Azure MQTT, Kinesis |
Monitorování a řízení | |
Autentizace | sdílený klíč, digitální certifikáty, certifikáty X.509 |
firewall | Předkonfigurovaná pravidla brány firewall lze aktivovat přes WebUI, neomezená konfigurace firewallu přes CLI; NAT; NAT-T |
WEBOVÉ ROZHRANÍ | HTTP/HTTPS, stav, konfigurace, aktualizace FW, CLI, řešení problémů, systémový protokol, protokol jádra |
Předcházení útokům | prevence DDOS útoků (SYN flood protection, SSH attack prevence, prevence HTTP/HTTPS útoků), prevence skenování portů (SYN-FIN, SYN-RST, X-mas útoky, NULL příznaky, FIN scan útoky) |
CHODIDLO | Aktualizace firmwaru ze serveru, automatické upozornění SSH: SSH (v1, v2) |
Kontrola mobilní kvóty | nastavit vlastní datové limity pro vaši SIM kartu |
SMS | Stav SMS, konfigurace SMS, odesílání/čtení SMS přes HTTP POST/GET |
Filtr WEB | Blacklist pro blokování nežádoucích webových stránek, Whitelist pro určení pouze povolených webových stránek |
volání | restartovat, stav, povolit/zakázat mobilní data, výstup zapnut/vypnut, časovač odpověď/zavěšení |
Řízení přístupu | Flexibilní řízení přístupu pro pakety TCP, UDP, ICMP, filtr MAC adres |
TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, přátelská technologie, AVSystem |
VPN | |
MQTT | MQTT broker, vydavatel MQTT |
OpenVPN | více klientů a server může běžet současně, 12 metod šifrování |
SNMP | SNMP (v1, v2, v3), pułapka SNMP |
Šifrování OpenVPN | DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC |
JSON-RPC | API pro správu přes HTTP/HTTPS |
GRE | GRE tunel |
Modbus | Stav/řízení Modbus TCP |
RMS | Systém vzdálené správy Teltonika (RMS) |
IPsec | IKEv1, IKEv2, podporuje až 5 IPsec VPN tunelů (instancí), s 5 metodami šifrování (DES, 3DES, AES128, AES192, AES256) |
Platformy IoT | |
PPTP, L2TP | Služby klient / server mohou běžet současně, podpora L2TPv3 |
SSTP | Podpora instance klienta SSTP |
Mrak věcí | umožňuje sledovat: data zařízení, mobilní data, informace o síti, dostupnost |
Stunnel | proxy server určený k přidání funkce šifrování TLS ke stávajícím klientům a serverům bez jakýchkoli změn kódu |
ThingWorx | Umožňuje sledovat: typ sítě WAN, název mobilního operátora WAN IP, síla signálu mobilní sítě, typ mobilní sítě |
DMVPN | Metoda budování škálovatelných IPsec VPN |
Kumulocity | umožňuje sledovat: model zařízení, verzi a sériové číslo, mobilní ID, ICCID, IMEI, typ připojení, operátor, síla signálu, typ WAN a IP adresa |
WireGuard | Podpora zákazníků a serverů VPN společnosti WireGuard |
Azure IoT Hub | může odeslat IP adresu zařízení, počet odeslaných/přijatých bajtů/stav připojení 3G, stav síťového připojení, IMEI, ICCID, model, výrobce, sériové číslo, verze, IMSI, stav SIM, stav PIN, signál GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Operátor, Číslo operátora, Typ připojení, teplota, počet kódů PIN k serveru Azure IoT Hub |
Vlastnosti systému | |
ZeroTier | ZeroTier VPN |
M-BUS | |
procesor | CPU ARM Cortex-A7 1,3 GHz |
Rozhraní M-Bus | Rozhraní M-Bus může podporovat až 250 slave a může napájet až 6 slave. |
RAM | 256 MB (160 MB dostupných pro uživatelský prostor) |
MODBUS TCP SLAVE | |
BLIKAT | 512 MB (200 MB k dispozici pro uživatelský prostor) |
Firmware / konfigurace | |
Filtrování ID | odpovědět na jeden identifikátor v rozsahu [1;255] nebo libovolný |
Povolit vzdálený přístup | Povolit přístup k WAN |
WEBOVÉ ROZHRANÍ | Aktualizace FW ze souboru, kontrola FW na serveru, konfigurační profily, záloha konfigurace |
Vlastní registry | vlastní blok registrů MODBUS TCP, který umožňuje číst/zapisovat do souboru uvnitř routeru a lze jej použít k rozšíření funkčnosti MODBUS TCP Slave |
CHODIDLO | Aktualizace FW |
MODBUS TCP MASTER | |
RMS | Aktualizace FW/konfigurace pro více zařízení |
Podporované funkce | 01, 02, 03, 04, 05, 06, 15, 16 |
Ponechat nastavení | Aktualizujte FW bez ztráty aktuální konfigurace |
Podporované datové formáty | 8 bitů: INT, UINT; 16 bitů: INT, UINT (nejprve MSB nebo LSB); 32bitové: s plovoucí desetinnou čárkou, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
Přizpůsobení firmwaru | |
Operační systém | RutOS (operační systém Linux založený na OpenWrt) |
BRÁNA MQTT | |
Brána | Umožňuje odesílat příkazy a přijímat data z MODBUS Master prostřednictvím MQTT brokera |
Podporované jazyky | Shell Busybox, Lua, C, C++ |
DATA NA SERVER | |
Vývojové nástroje | SDK s poskytnutým prostředím pro sestavení |
Protokol | HTTP(S), MQTT, Azure MQTT, Kinesis |
Vstupní výstup | |
Monitorování a řízení | |
Konfigurovatelné vstupy/výstupy | 1 x digitální vstup, 0-6V snímáno jako logické nízké, 8-30V snímáno jako logické vysoké |
WEBOVÉ ROZHRANÍ | HTTP/HTTPS, stav, konfigurace, aktualizace FW, CLI, řešení problémů, systémový protokol, protokol jádra |
Ovládání výstupu | HTTP POST/GET, Harmonogram |
CHODIDLO | Aktualizace firmwaru ze serveru, automatické upozornění SSH: SSH (v1, v2) |
Události | SMS, EMAIL |
SMS | Stav SMS, konfigurace SMS, odesílání/čtení SMS přes HTTP POST/GET |
I/O žonglér | umožňuje nastavit některé vstupní/výstupní podmínky pro spuštění události |
Napájení | |
volání | restartovat, stav, povolit/zakázat mobilní data, výstup zapnut/vypnut, časovač odpověď/zavěšení |
TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, přátelská technologie, AVSystem |
Konektor | 4kolíková průmyslová DC zásuvka |
MQTT | MQTT broker, vydavatel MQTT |
Rozsah vstupního napětí | 12 – 30 VDC (průmyslová 4kolíková zásuvka), ochrana proti přepólování, přepěťová ochrana >33 VDC 10us max. |
SNMP | SNMP (v1, v2, v3), pułapka SNMP |
Spotřeba energie | Volnoběh: 3W, Max: 6W |
JSON-RPC | API pro správu přes HTTP/HTTPS |
Rozhraní (porty, diody, antény, tlačítka, sim) | |
Modbus | Stav/řízení Modbus TCP |
Ethernet | 1 port RJ45, 10/100/1000 Mb/s |
RMS | Systém vzdálené správy Teltonika (RMS) |
M-Bus | 1x rozhraní M-Bus |
Platformy IoT | |
My/wy | 2 konfigurovatelné I/O piny na 4pinovém napájecím konektoru |
Mrak věcí | umožňuje sledovat: data zařízení, mobilní data, informace o síti, dostupnost |
Stavové LED diody | 3 x stavové LED diody typu připojení, 3 x diody LED síly připojení, 2 x stavové diody LAN, 1 x dioda napájení |
ThingWorx | Umožňuje sledovat: typ sítě WAN, název mobilního operátora WAN IP, síla signálu mobilní sítě, typ mobilní sítě |
Sim | 1 x gniazdo SIM (Mini SIM – 2FF), 1,8 V/3 V |
Napájení | 1 x 4pinový DC napájecí konektor |
Kumulocity | umožňuje sledovat: model zařízení, verzi a sériové číslo, mobilní ID, ICCID, IMEI, typ připojení, operátor, síla signálu, typ WAN a IP adresa |
Azure IoT Hub | může odeslat IP adresu zařízení, počet odeslaných/přijatých bajtů/stav připojení 3G, stav síťového připojení, IMEI, ICCID, model, výrobce, sériové číslo, verze, IMSI, stav SIM, stav PIN, signál GSM, WCDMA RSCP WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Operátor, Číslo operátora, Typ připojení, teplota, počet kódů PIN k serveru Azure IoT Hub |
Anténa | 1 x SMA samice pro LTE |
Vlastnosti systému | |
Resetovat | Tlačítko Restartovat / Obnovit výchozí nastavení uživatele / Obnovit tovární nastavení |
Fyzikální parametry | |
procesor | CPU ARM Cortex-A7 1,3 GHz |
Domovní materiál | Hliníkové pouzdro |
RAM | 256 MB (160 MB dostupných pro uživatelský prostor) |
BLIKAT | 512 MB (200 MB k dispozici pro uživatelský prostor) |
Rozměry (Š x V x H) | 74,5 x 25 x 64,4 mm |
Firmware / konfigurace | |
Váhy | 145 g |
WEBOVÉ ROZHRANÍ | Aktualizace FW ze souboru, kontrola FW na serveru, konfigurační profily, záloha konfigurace |
Možnosti montáže | DIN lišta, montáž na stěnu (nutné další sady), umístění na rovnou plochu |
Pracovní prostředí | |
CHODIDLO | Aktualizace FW |
RMS | Aktualizace FW/konfigurace pro více zařízení |
pracovní teplota | -40 °C až 75 °C |
Pracovní vlhkost | 10% až 90% nekondenzující |
Ponechat nastavení | Aktualizujte FW bez ztráty aktuální konfigurace |
Úroveň zabezpečení | IP30 |
Přizpůsobení firmwaru | |
Operační systém | RutOS (operační systém Linux založený na OpenWrt) |
Certifikáty a schválení | |
Podporované jazyky | Shell Busybox, Lua, C, C++ |
předpisy | CB, CE, UKCA, RoHS, REACH, WEEE |
Bezpečnostní | |
Vývojové nástroje | SDK s poskytnutým prostředím pro sestavení |
Vstupní výstup | |
Normy | IEC 62368-1:2018 |
Konfigurovatelné vstupy/výstupy | 1 x digitální vstup, 0-6V snímáno jako logické nízké, 8-30V snímáno jako logické vysoké |
Ovládání výstupu | HTTP POST/GET, Harmonogram |
Události | SMS, EMAIL |
I/O žonglér | umožňuje nastavit některé vstupní/výstupní podmínky pro spuštění události |
Napájení | |
Konektor | 4kolíková průmyslová DC zásuvka |
Rozsah vstupního napětí | 12 – 30 VDC (průmyslová 4kolíková zásuvka), ochrana proti přepólování, přepěťová ochrana >33 VDC 10us max. |
Spotřeba energie | Volnoběh: 3W, Max: 6W |
Rozhraní (porty, diody, antény, tlačítka, sim) | |
Ethernet | 1 port RJ45, 10/100/1000 Mb/s |
M-Bus | 1x rozhraní M-Bus |
My/wy | 2 konfigurovatelné I/O piny na 4pinovém napájecím konektoru |
Stavové LED diody | 3 x stavové LED diody typu připojení, 3 x diody LED síly připojení, 2 x stavové diody LAN, 1 x dioda napájení |
Sim | 1 x gniazdo SIM (Mini SIM – 2FF), 1,8 V/3 V |
Napájení | 1 x 4pinový DC napájecí konektor |
Anténa | 1 x SMA samice pro LTE |
Resetovat | Tlačítko Restartovat / Obnovit výchozí nastavení uživatele / Obnovit tovární nastavení |
Fyzikální parametry | |
Domovní materiál | Hliníkové pouzdro |
Rozměry (Š x V x H) | 74,5 x 25 x 64,4 mm |
Váhy | 145 g |
Možnosti montáže | DIN lišta, montáž na stěnu (nutné další sady), umístění na rovnou plochu |
Pracovní prostředí | |
pracovní teplota | -40 °C až 75 °C |
Pracovní vlhkost | 10% až 90% nekondenzující |
Úroveň zabezpečení | IP30 |
Certifikáty a schválení | |
předpisy | CB, CE, UKCA, RoHS, REACH, WEEE |
Bezpečnostní | |
Normy | IEC 62368-1:2018 |
