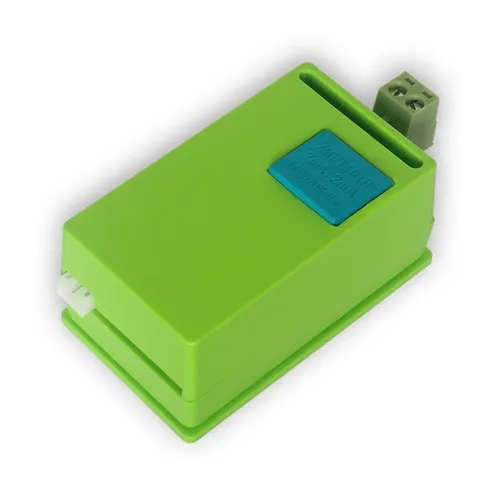

Tinycontrol napěťový senzor | AC jednofázový | modul




Napěťový senzor určený k měření napětí jedné fáze sítě 230V AC. Je postaven na bázi měřicího transformátoru ZMPT101B s operačním zesilovačem. Modul je napájen 5V, má také analogový výstup, který by měl být připojen ke vstupu LAN ovladače, aby bylo možné číst hodnotu napětí.
Technické specifikace | |
Rozsah měření napětí | 0 ÷ 450 V |
Maximální proud odebíraný ze zdroje napětí | |
Nelinearita | ≤0,2% |
Napájení | od Lan Controller - 5V |
Průrazné napětí (izolace) | 4000 V |
Délka připojovacího kabelu | 20 cm |
Kabely, na kterých chceme měřit napětí, by měly být připojeny ke konektoru pomocí šroubových svorek.
