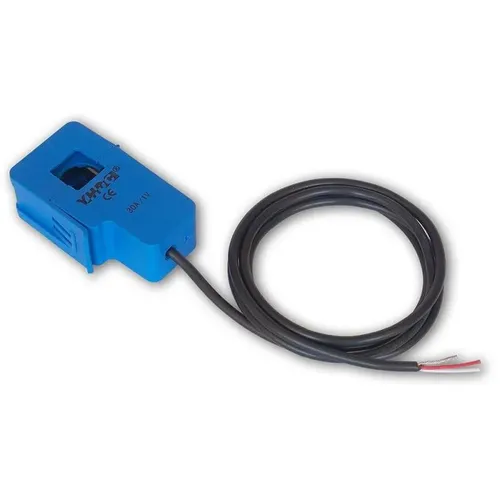

Snímač proudu Tinycontrol SCT-013 15A

Snímač je určen k měření proudu protékajícího vodičem bez nutnosti připojení měřicího systému k měřenému obvodu. Měřicí kleště se nasazují na jeden vodič, nikoli na pár vodičů. Senzor vydává střídavé napětí úměrné měřenému proudu. Senzor lze použít k měření střídavého proudu přes analogové vstupy INPA1-4 v ovladači LAN v3.

Snímač má tři výstupy: Vcc - napájení, GND - zem a Vo - výstupní napětí, které lze připojit na vstup INP1 na ovladači LAN. Rozsah napájecího napětí je od 4,5V do 5,5V, ale senzor lze napájet z LAN ovladače 3,6V. Musíte však počítat s méně lineárními charakteristikami a nižším výstupním napětím.
