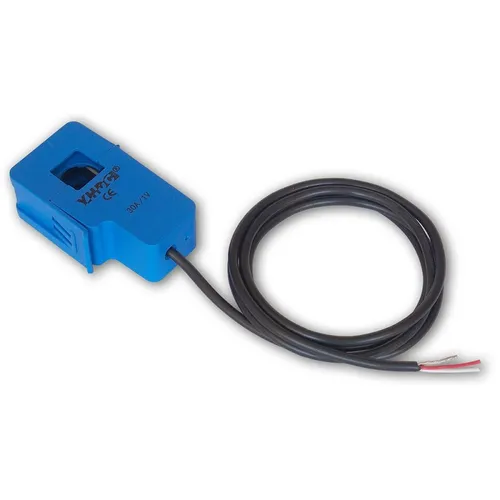

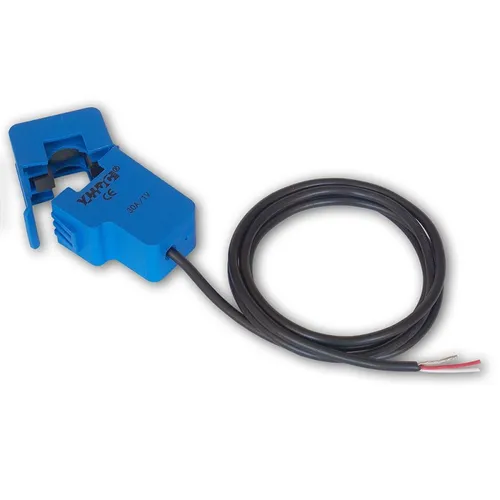

Senzor SCT-013 30A od Tinycontrol je určen k měření proudu protékajícího kabelem, aniž by bylo nutné připojovat měřicí systém k měřenému obvodu. Měřicí kleště se nasazují na jeden vodič, ne na pár vodičů. Ze senzoru vychází střídavé napětí úměrné měřenému proudu. Senzor lze použít k měření střídavého proudu přes analogové vstupy INPA1-4 v řadiči LAN v3.
Senzor nabízí tři výstupy, VCC - výkon, GND - zem a VO - výstupní napětí, které lze připojit ke vstupu INP1 na LAN řadiče. Rozsah napájecího napětí je od 4,5 V do 5,5 V, ale senzor může být napájen z LAN řadiče 3,6 V, s ohledem na méně lineární charakteristiky a nižší výstupní napětí.
Technické specifikace | |
Rozsah měření proudu | 0-30 A AC |
Maximální průměr měřicího kabelu | fi 12 mm |
Integrovaný zatěžovací odpor | 62 Ω |
Variabilní výstupní napětí | 0-1 V AC |
Délka kabelu | 1 m |
Měřicí kleště se nasazují na jeden vodič, ne na pár vodičů. Senzor nebude nic zobrazovat, pokud je současně umístěn na proudovém a nulovém vodiči.
