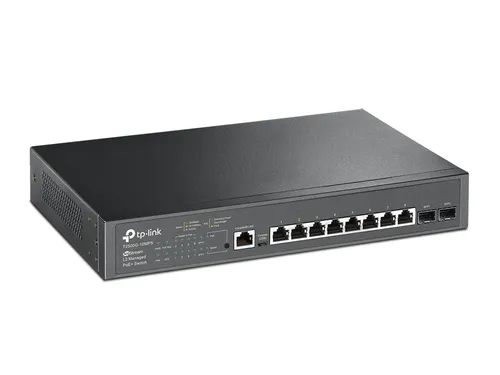

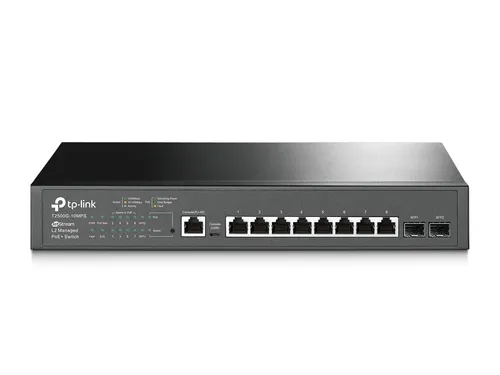

1. Jak nakonfigurovat Voice VLAN pro optimalizaci přenosu hlasového provozu na inteligentních a spravovaných přepínačích TP-Link pomocí nového grafického uživatelského rozhraní?

Úvod
Hlasový provoz je obvykle citlivější na čas a může být více ovlivněn ztrátou paketů než datový provoz. Můžete nakonfigurovat Voice VLAN pro optimalizaci přenosu hlasového provozu. Voice VLAN může změnit prioritu hlasových paketů 802.1p a předat pakety v požadované VLAN.
Síťové požadavky
Jak je znázorněno na obrázku níže, dva IP telefony jsou připojeny k portu 1/0/1 a portu 1/0/2 přepínače. Počítač je připojen k portu 1/0/3 přepínače. Přepínač je připojen k internetu přes router přes port 1/0/4. IP telefony přenášejí hlasový provoz, zatímco počítač přenáší datový provoz. Hlasový provoz vyžaduje vyšší prioritu než datový provoz.

Konfigurační schéma

Chcete-li implementovat tento požadavek, můžete nakonfigurovat takto:

1) Vytvořte VLAN 2 a přidejte do VLAN port 1/0/1, port 1/0/2 a port 1/0/4.

2) Nakonfigurujte VLAN 2 jako Voice VLAN a nastavte prioritu hlasového provozu na 7.

3) Povolte Voice VLAN na portech 1/0/1 a 1/0/2.

Kroky konfigurace

V následujících částech je uveden postup pro nastavení u modelu T2600G-28TS.
Krok 1

Vyberte nabídku L2 VLASTNOSTI> VLAN> 802.1Q VLAN> Konfigurace VLAN a kliknutím na Přidat načtěte další stránku. Vytvořte VLAN 2 pro hlasový provoz. Zadejte název VLAN jako Voice_VLAN. Není třeba přidávat porty připojené k IP telefonům. Stačí přidat uplinkový port 1/0/4 do VLAN 2, například zde jej nastavíme jako neoznačený port. Klikněte na Vytvořit.

Krok 2
Přejděte do nabídky QoS> Voice VLAN> Globální konfigurace a načtěte další stránku. Povolte globálně hlasovou VLAN. Zadejte ID VLAN na 2 a nastavte prioritu na 7. Klikněte na Použít.

Krok 3
Chcete-li načíst další stránku, přejděte do nabídky QoS> Voice VLAN> Port Config. Povolte Voice VLAN na portech 1/0/1 a 1/0/2. Klikněte na Použít.

Krok 4
Přejděte do nabídky QoS> Voice VLAN> OUI Config a načtěte další stránku. Zkontrolujte tabulku OUI. Zkontrolujte, zda je v této tabulce uvedena adresa OUI hlasového zařízení. Pokud zdrojová adresa MAC paketu odpovídá adrese OUI v seznamu OUI, identifikuje přepínač paket jako hlasový paket a zpracuje jej na základě konfigurace hlasové VLAN.

2. Jak získám přístup ke spravovanému přepínači L2 přes port konzoly?

Asynchronní sériový port konzoly umožňuje připojení zařízení ke konzole pro správu.

Připojte přepínač k hlavnímu počítači kabelem konzoly.

Poznámka: Přepínač je vypnutý.

Krok 1 Otevřete Hyper Terminal.

Vyberte Start -> Všechny programy -> Příslušenství -> Komunikace -> Hyper Terminal.

Krok 2 Vytvořte nové připojení (např. TPLINK) a stiskněte OK.

Krok 3 Vyberte sériový port, který bude použit pro připojení konzoly k přepínači (např. COM1).

Krok 4
Definujte vlastnosti portu COM1 a stiskněte tlačítko OK.

Bitů za sekundu:

38400 pro TL-SG3109, TL-SL3452, TL-SL3428;

9600 pro TL-SG5426, TL-SL5428, TL-SL5428E.

Datové bity: 8

Parita: Žádná

Stop bity: 1

Řízení toku: Žádné

Krok 5 Zapněte přepínač a stiskněte tlačítko Enter. Zobrazí se okno Hyper Terminal (viz níže).

Přepínač je možné konfigurovat přes port konzoly.

POZORNOST:

Windows 7 a Vista nemají Hyper Terminal. Jeho modul lze zkopírovat ze systému XP: Zkopírujte soubory hypertrm.dll a hypertrm.exe z počítače s nainstalovaným systémem XP a nahrajte je do počítače s Win 7 nebo Vista. Spusťte hypertrm.exe. Pak můžete provést konfiguraci popsanou v tomto článku.
