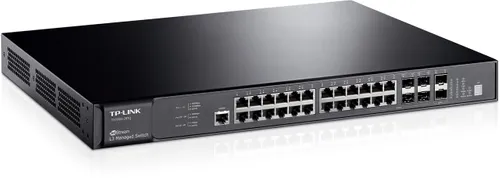

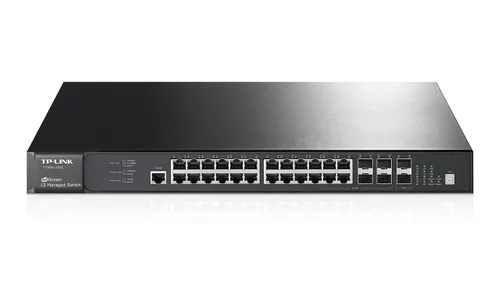

TP-Link T3700G-28TQ | Switch | 24x RJ45 1000Mb/s, 4x Combo SFP, 2x SFP+, Řízený

CZ
Více směrovacích protokolů vrstvy 3 včetně RIP / OSPF / ECMP / VRRP, které podporují škálovatelnou síť Technologie True Physical Stacking podporuje až 8 jednotek a šířku pásma backplane 320 Gbps pro vysokou škálovatelnost a efektivní redundanci 10 Gigabit Ethernet uplink poskytuje aplikace s velkou šířkou pásma, které snižují přetížení a zajišťují plynulý přenos dat Vyjímatelné napájení a funkce redundantního napájení minimalizují prostoje PIM-SM / PIM-DM / IGMP Snooping umožňuje flexibilní správu videa Port USB 2.0 usnadňuje import souborů a obnovení konfigurací.
TP-LINK T3700G-28TQ je spravovaný přepínač L3, který nabízí směrování L3, rychlost kabelového připojení až 10 Gb / s, možnost skutečného fyzického stohování až 8 jednotek. Odpojitelný napájecí zdroj a funkce redundantního napájení minimalizují přerušení odposlechu PIM-SM / PIM-DM / IGMP pro flexibilní použití videa. Přepínač je vybaven 24 Gigabit RJ-45 porty, čtyřmi Gigabit Combo SFP sloty a dvěma 10 Gigabit SFP + porty. Integrovaný se silným zabezpečením a řadou funkcí pro správu, T3700G-28TQ JETSTREAM Stackable Managed Switch poskytuje osvědčené a důvěryhodné řešení pro podnikové, kampusové a ISP sítě.
Gigabitové sloty SFP + a 10-gigabitový ethernetový uplink umožňují náročným aplikacím dosáhnout mnohem rychlejších rychlostí přenosu dat bez prodlení. T3700G-28TQ podporuje 2 integrované a 2 volitelné 10G SFP + sloty
Díky dostupnému samostatnému druhému napájecímu zdroji se vyvarujte prostojů v případě poruchy jednoho z RPS150. Díky možnosti výměny za provozu je přepínač JetStream T3700G-28TQ schopen nepřetržitě pracovat při výměně poškozeného napájecího zdroje.
Funkce / filtry | |
LAN standard | Gigabit Ethernet 10/100/1000 Mb/s |
Počet portů LAN | 24x [10/100/1000M (RJ45)] , 4x [1G (SFP)] , 2x [10G (SFP+)] , |
Barva | Černá |
Bez větráku | Ne |
Broadcast storm control | Ano |
Certifikace | CE, FCC, RoHS |
DHCP vlastnosti | DHCP server, DHCP client |
Doporučená provozní relativní vlhkost | 10 - 90 |
Filtrování MAC adres | Ano |
Formát | 1U |
Frekvence vstupního střídavého napětí | 50 - 60 |
Hloubka | 420 |
Hloubka balení | 590 |
Hmotnost včetně balení | 8,23 |
IGMP pozorování | Ano |
Instalace do racku | Ano |
Kapacita přepínání | 128 |
Konzolový port | RJ-45 |
LED indikátory | Status |
Možnost stohování | Ano |
Napájecí konektor | Napájecí konektor |
Počet IP rozhraní | 128 |
Počet kombo portů SFP | 4 |
Počet přepínaných ethernetových portů RJ-45 | 24 |
Počet slotů modulu SFP+ | 2 |
Počet statických cest | 256 |
Počet ventilátorů | 4 |
Podpora 10G | Ano |
Podpora napájení po Ethernetu (PoE) | Ne |
Podpora pro Jumbo Frames | Ano |
Podpora pro multicast | Ano |
Podpora VLAN | Ano |
Protokol větvícího se stromu (STP) | Ano |
Protokoly pro management | SNMP, RMON, DHCP/BOOTP, DHCP Snooping, DHCP Option82, CPU, NDP/NTDP, TFTP, Web, VCT |
Provozní rozsah teplot (T-T) | 0 - 40 |
Přenosová rychlost sítě Ethernet | 10,100,1000 |
Přepínač vrstev | L3 |
QoS | Ano |
Rozsah relativní vlhkosti při skladování (H-H) | 5 - 90 |
Rozsah teplot při skladování (T-T) | -40 - 70 |
Rychlost přetáčení | 95,2 |
Řízení | Ano |
Síťové standardy | IEEE 802.1D, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3ae, IEEE 802.3i, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z |
Spotřeba elektrické energie | 63 |
Správa prostřednictvím webového rozhraní | Ano |
Statické směrování | Ano |
Stohovatelné | Ano |
Šifrování/zabezpečení | 802.1x RADIUS, SSH, SSH-2, SSL/TLS |
Šířka | 440 |
Šířka balení | 580 |
Tabulka MAC adres | 32 |
Technologie kabeláže Ethernetu - měď | 10BASE-T, 100BASE-T, 100BASE-TX, 1000BASE-TX, 1000BASE-T |
Technologie kabeláže Ethernetu - vlákna | 100BASE-FX, 10GBASE-LR, 10GBASE-SR |
Tepelné vyzařování | 214,96 |
Typ krytu | Rack (1U), Desktop, |
Typ přepínače | Řízený |
Typy přepínaných ethernetových portů RJ-45 | Gigabit Ethernet (10/100/1000) |
Vrstva přepínání | 3 |
Vstupní střídavé napětí | 110 - 240 |
Výkon (W) | Žádný PoE |
Výpis událostí systému | Ano |
Výška | 44 |
Výška balení | 120 |
Zrcadlení portů | Ano |
Hardwarové funkce | |
Standardy a protokoly | IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ae, IEEE 802.3ad, IEEE 802.3az, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1 x, IEEE 802.1p |
Síťová kabeláž | 10BASE-T: kabel UTP kategorie 3, 4 nebo 5 (do 100 m) 100BASE-TX / 1000Base-T: kabel UTP kategorie 5, 5e nebo vyšší (maximálně 100 m) 100BASE-FX: MMF, SMF 1000BASE-X: MMF, SMF 10 GBASE-LR 10 GBASE-SR |
Přístavy | 24 portů RJ45 10/100 / 1 000 Mb / s (automatické vyjednávání / automatické MDI / MDIX) 4 gigabitové kombinované sloty SFP Až 4 sloty 10G SFP + (2 integrované a 2 volitelné sloty 10G SFP +) 1 port konzoly |
Bezwentylatorowy | Ne, 1 odnímatelný ventilátor |
Fyzická bezpečnost | Ne |
Napájení | 100 ~ 240 V stř., 50/60 Hz |
Rozměry (Š x H x V) | 440 * 330 * 44 mm (17,32 * 13 * 1,73 cala) |
Shromáždění | Racková skříň |
Spotřeba energie | 47 W (220V / 50Hz) |
Množství generovaného tepla | 160,36 BTU / h |
Fyzické skládání | |
Převodníky SFP + a měděné kabely (DAC) | TXM431-SR TXM431-LR TXC432-CU1M TXC432-CU3M |
Maximální počet stohovacích portů | 2 SFP + |
Počet jednotek v zásobníku | 8 |
Kapacita vsazeného portu | 20 Gb / s (Full-Duplex) |
Výkon | |
Přepínací výkon | Až 128 Gb / s pro samostatný přepínač |
Kapacita | Až 320 Gb / s s 8 jednotkami v zásobníku protokolu |
Rychlost přesměrování paketů | Až 95,2 Mpps pro samostatný přepínač |
Tabulka MAC adres | 32 tis |
Paketová vyrovnávací paměť | 32 Mb |
Ramki jumbo | 12 kB |
Počet tras | 8 tis |
Počet statických tras | 256 |
Počet rozhraní s IP adresami | 128 |
Softwarová funkce | |
Kvalita služeb | Priorita provozu CoS / DSCP na základě standardu 802.1p Podpora 8 prioritních front Prioritní řazení do fronty: SP, WRR, SP + WRR Limit přenosu dat v závislosti na portu a datovém toku Hlasová VLAN |
Funkce přepínače vrstvy 2 | IGMP Snooping V1 / V2 / V3 Podpora LACP v souladu se standardem 802.3ad (až 32 agregačních skupin, s 8 porty na skupinu) Protokol Spanning Tree STP / RSTP / MSTP Filtrování / ochrana BPDU TC / Root Protect Funkce detekce smyčky Řízení toku dat 802.3x |
VLAN | Podporuje až 4K VLAN současně (z 4K VLAN ID) IEEE 802.1Q VLAN / MAC VLAN / Protocol VLAN / QinQ / Private VLAN / GVRP |
Seznamy řízení přístupu | Filtrování paketů na základě zdrojových a cílových MAC adres (L2 ~ L4), IP adresy, portů TCP / UDP, standardu 802.1p, DSCP, protokolu a VLAN ID Pevný časový rozsah |
Zabezpečení přenosu | Vazba IP-MAC-Port-VID Ověřování na základě IEEE 802.1X (v závislosti na portu / MAC adrese), Radius, Guest VLAN Ochrana proti útokům DoS Dynamická ochrana proti útoku ARP (DAI) SSH v1 / v2 SSL v2 / v3 / TLSv1 Zabezpečení přístavu Broadcast / Multicast / Unknown-unicast Storm Control |
Vlastnosti spínače L3 | Maximální rychlost předávání IP adres Statické směrování RIP v1, v2 OSPF v2 ECMP PIM-SM / PIM-DM / IGMP DHCP server / DHCP relé ARP Proxy VRRP |
Řízení | Rozhraní webového prohlížeče GUI, rozhraní příkazového řádku CLI SNMP v1 / v2c / v3, kompatibilní s veřejnými a soukromými MIB společnosti TP-LINK RMON (skupiny 1, 2, 3, 9) Klient DHCP / BOOTP, DHCP Snooping, možnost DHCP 82 Monitorování CPU Zrcadlení portů Synchronizace času SNTP Aktualizace firmwaru: prostřednictvím protokolu TFTP a webového prohlížeče Diagnostika: VCT test Systémové protokoly a veřejné MIB Funkce duplikátu obrazu |
Certifikáty | CE, FCC, RoHS |
Obsah balení | Přepínač Napájecí kabel Průvodce rychlou instalací CD Montážní prvky Gumové nožičky Kabel konzoly Kabel micro-USB |
Požadavky na systém | Microsoft® Windows® 98SE, NT, 2000, XP, Vista Windows Windows 7, 8, 10, MAC® OS, NetWare®, UNIX® Linux. |
Pracovní prostředí | Provozní teplota: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉); Skladovací teplota: -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Provozní vlhkost: 10% ~ 90% nekondenzující Vlhkost při skladování: 5% ~ 90% nekondenzující |
Průvodce instalací přepínače do racku | Ke stažení |
Datový list | Ke stažení |
Úvod
Hlasový provoz je obvykle citlivější na čas a může být více ovlivněn ztrátou paketů než datový provoz. Můžete nakonfigurovat Voice VLAN pro optimalizaci přenosu hlasového provozu. Voice VLAN může změnit prioritu hlasových paketů 802.1p a předat pakety v požadované VLAN.
Síťové požadavky
Jak je znázorněno na obrázku níže, dva IP telefony jsou připojeny k portu 1/0/1 a portu 1/0/2 přepínače. Počítač je připojen k portu 1/0/3 přepínače. Přepínač je připojen k internetu přes router přes port 1/0/4. IP telefony přenášejí hlasový provoz, zatímco počítač přenáší datový provoz. Hlasový provoz vyžaduje vyšší prioritu než datový provoz.
Konfigurační schéma
Chcete-li implementovat tento požadavek, můžete nakonfigurovat takto:
1) Vytvořte VLAN 2 a přidejte do VLAN port 1/0/1, port 1/0/2 a port 1/0/4.
2) Nakonfigurujte VLAN 2 jako Voice VLAN a nastavte prioritu hlasového provozu na 7.
3) Povolte Voice VLAN na portech 1/0/1 a 1/0/2.
Kroky konfigurace
Následující modely, popsané pro model T2600G-28TS, popisují postup instalace.
Krok 1
Vyberte nabídku L2 VLASTNOSTI> VLAN> 802.1Q VLAN> Konfigurace VLAN a kliknutím na Přidat načtěte další stránku. Vytvořte VLAN 2 pro hlasový provoz. Zadejte název VLAN jako Voice_VLAN. Není třeba přidávat porty připojené k IP telefonům. Stačí přidat uplinkový port 1/0/4 do VLAN 2, například zde jej nastavíme jako neoznačený port. Klikněte na Vytvořit.
/products/DNXEDKHJHRMLLH/T3700-faq2.jpg
Krok 2
Přejděte do nabídky QoS> Voice VLAN> Globální konfigurace a načtěte další stránku. Povolte hlasovou VLAN po celém světě. Zadejte ID VLAN na 2 a nastavte prioritu na 7. Klikněte na Použít.
Krok 3
Chcete-li načíst další stránku, přejděte do nabídky QoS> Voice VLAN> Port Config. Povolte Voice VLAN na portech 1/0/1 a 1/0/2. Klikněte na Použít.
Krok 4
Přejděte do nabídky QoS> Voice VLAN> OUI Config a načtěte další stránku. Zkontrolujte tabulku OUI. Zkontrolujte, zda je v této tabulce uvedena adresa OUI hlasového zařízení. Pokud zdrojová adresa MAC paketu odpovídá adrese OUI v seznamu OUI, identifikuje přepínač paket jako hlasový paket a zpracuje jej na základě konfigurace hlasové VLAN.
Konfigurace virtuální LAN je založena spíše na nastavení topologie logické sítě než na fyzických síťových připojeních. Počítače ve stejné síti VLAN mezi sebou komunikují, pokud jsou připojeny k místní síti. Nemohou se však připojit k počítačům přiřazeným k jiným VLAN.
Následující text popisuje, jak konfigurovat značky VLAN na přepínačích spravovaných L2.
Topologie sítě:
Pro tento příklad byla použita zařízení TL-SG5428E a TL-SG3424.
Připojte síťový kabel k portu 1 na TL-SG3424. Chcete-li získat přístup k internetu, připojte router TL-R480T + k portu 9 TL-SL5428E.
Počítače skupiny A by měly být připojeny k portům 2-3 TL-SL5428E a portům 2-3 TL-SG3424. Počítače skupiny B používají porty 4–8 těchto zařízení.
To je :
1 Povolení komunikace mezi počítači skupiny A.
2 Povolení komunikace mezi počítači skupiny B.
3 Zabraňte komunikaci mezi počítači skupiny A a skupiny B.
4 Poskytování přístupu k internetu prostřednictvím směrovače TL-R480T + pro počítače skupiny A a skupiny B.
Konfigurace parametrů VLAN:
VLAN 100
VLAN 101
VLAN 102
TL-SG2424
1-3,9
1.4-9
1-9
TL-SG2216
1-3
1.4-8
1-8
Za účelem implementace bodu # 1, vytvořte VLAN ID 100.
Za účelem implementace bodu # 2, vytvořte VLAN ID 101.
Díky vytvoření VLAN 100 a VLAN 101, bod 3 požadavky.
Za účelem implementace bodu # 4, vytvořte VLAN ID 102.
ČÁST I: Definování typů připojení pro porty:
TRUNK: Trunkový port může být obsluhován více VLAN a použit k kaskádování síťových zařízení (např. Dva přepínače). Výchozí možnost pro výstupní pravidlo je TAG.
OBECNĚ: Obecné porty mohou být také vystaveny více VLAN. Výchozí možnost pro výstupní pravidlo je UNTAG (počítače obvykle přijímají pouze neoznačené rámce).
ACCESS: Tento port lze přiřadit jednomu VLAN ID.
Obrázek níže ukazuje jako příklad, jak nakonfigurovat možnost Typ připojení pro port 1:
Ostatní porty lze konfigurovat podobným způsobem (viz níže).
Část II: Vytvoření sítí VLAN:
Podle první tabulky je nutné vytvořit 3 vlanové sítě: VLAN100, VLAN101, VLAN102.
Vyberte 802.1Q VLAN-> VLAN Config a stiskněte tlačítko Vytvořit. V novém okně bude možné vytvořit novou VLAN (viz níže).
Poté vytvořte další 2 VLAN (viz níže).
Část III: Nastavení PVID
PVID (VLAN Port Identifier) je výchozí port VID. Pokud přepínač obdrží neoznačené rámce, přidají se k nim před přeposláním tagy VLAN podle PVID.
Například PVID pro port 2 je 100. Když přijme neoznačený rámec na portu 2 počítače, přepínač označí rámec pro ID sítě 100. Tento rámec bude proto předán pouze na porty, které patří do VLAN 100.
Nastavení bylo použito. Chcete-li uložit nastavení, vyberte možnost Uložení konfigurace.
