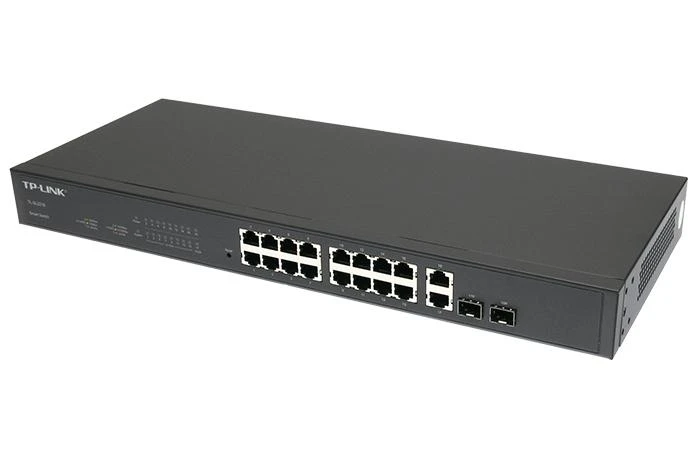

TP-LINK TL-SG2218 je spravovaný gigabitový přepínač se 16 porty RJ45 10/100 Mb / s, 2 porty Gigabit RJ45 a 2 porty Gigabit SFP. Zařízení poskytuje vysoký výkon, QoS, pokročilé zásady zabezpečení a řadu funkcí pro správu druhé vrstvy. Tento gigabitový přepínač TL-SG2424 je nákladově efektivní řešení pro střední a malé firmy.
Řízený přepínač TL-SL2218 má řadu funkcí správy druhé vrstvy, které rozšiřují možnosti aplikace, včetně podpory VLAN 802.1Q, izolace portů, zrcadlení portů, STP / RSTP / MSTP, agregace portů a funkce řízení toku 802.3x. Kromě toho můžete využít výhod funkcí údržby, jako je detekce připojení zpětné smyčky, diagnostika kabelů a IGMP snooping. IGMP snooping umožňuje inteligentní streamování vícesměrového vysílání pouze konkrétním předplatitelům, zatímco omezení IGMP a filtrování IGMP omezují přístup k vícesměrovému vysílání pro nežádoucí uživatele.
Funkce / filtry | |
LAN standard | Fast Ethernet 10/100Mb/s |
Počet portů LAN | 16x [10/100M (RJ45)] , 2x [10/100/1000M (RJ45)] , 2x [1G (SFP)] , |
Řízení | CLI - Command Line Interface, Prostřednictvím webového prohlížeče, |
Typ krytu | Rack (1U) |
Vrstva přepínání | 2 |
Hardwarové funkce | |
Standardy a protokoly | IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p |
Přístavy | 16 portů RJ45 10/100 Mb / s (automatické vyjednávání / automatické MDI / MDIX) 2 porty RJ45 10/100 / 1 000 Mb / s (automatické vyjednávání / automatické MDI / MDIX) 2 gigabitové sloty SFP |
Síťová kabeláž | 10BASE-T: kabel UTP kategorie 3, 4 nebo 5 (do 100 m) 100BASE-TX / 1000Base-T: kabel UTP kategorie 5, 5e nebo vyšší (maximálně 100 m) 100BASE-FX: MMF, SMF 1000BASE-X: MMF, SMF |
Bezwentylatorowy | Tak |
Napájení | 100 ~ 240 V stř., 50/60 Hz |
Spotřeba energie | Maximum: 9,875 W (220 V / 50 Hz) |
Rozměry (Š x H x V) | 440 * 180 * 44 mm (17,3 * 7,1 * 1,7 cala) |
Shromáždění | Možnost montáže do stojanu |
Výkon | |
Kapacita | 7,2 Gb / s |
Tabulka MAC adres | 8k |
Paketová vyrovnávací paměť | 5,4 MP / s |
Softwarové funkce | |
Kvalita služeb | Podpora priority CooS / DSCP 802.1p Podpora 4 prioritních front Plán fronty: SP, WRR, SP + WRR Omezení rychlosti přenosu na základě portu / toku dat Hlasová VLAN |
Funkce přepínače vrstvy 2 | IGMP Snooping V1 / V2 / V3 Agregace portů - LACP (až 6 agregačních skupin, každý s až 4 porty) STP / RSTP / MSTP Filtrování / ochrana BPDU Ochrana TC / Root Detekce zpětné smyčky připojení Řízení toku 802.3x |
VLAN | Podpora protokolu IEEE802.1Q, až 512 skupin VLAN a 4096 VID |
Seznamy řízení přístupu | Filtrování paketů na základě zdrojových a cílových MAC adres (L2 ~ L4) MAC adresa, IP adresa, TCP / UDP porty |
Zabezpečení přenosu | SSH v1 / v2 SSL v2 / v3 / TLSv1 Zabezpečení přístavu Broadcast / Multicast / Unknown-unicast Storm Control |
Řízení | Rozhraní webového prohlížeče GUI, rozhraní příkazového řádku CLI SNMP v1 / v2c / v3, kompatibilní s veřejnými MIB a soukromými MIB TP-LINK RMON (skupiny 1, 2, 3, 9) Monitorování CPU Zrcadlení portů Automatické nastavení času: SNTP Aktualizace firmwaru: prostřednictvím webového prohlížeče a TFTP Diagnostika: VCT test Systémové protokoly, veřejné MIB |
jiný | |
Certifikáty | CE, FCC, RoHS |
Obsah balení | TL-SL2218 Napájecí kabel Instalační příručka CD Sada montážních prvků Gumové nožičky |
Požadavky na systém | Microsoft® Windows® XP, Vista ™ / 7/8, MAC® OS, NetWare®, UNIX® lub Linux. |
Pracovní prostředí | Provozní teplota: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉); Skladovací teplota: -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Provozní vlhkost: 10% ~ 90% nekondenzující Vlhkost při skladování: 5% ~ 90% nekondenzující |
Průvodce instalací přepínače do racku | Ke stažení |
TL-SL2218 | Ke stažení |
Virtuální místní síť (VLAN) je topologie sítě, která je konfigurována v logickém schématu, nikoli ve fyzickém schématu. Hostitelé ve stejné síti VLAN mezi sebou komunikují, jako by byli v síti LAN. Hostitelé v různých sítích VLAN však nemohou navzájem komunikovat přímo.
Nyní se naučíme, jak nakonfigurovat značku VLAN na inteligentních přepínačích pomocí následujícího příkladu:
V tomto příkladu bylo použito 16portové zařízení TL-SG2216WEB.
Přepínač A by měl být připojen síťovým kabelem k portu 1 přepínače B. Chcete-li získat přístup k internetu, připojte přepínač A (port 16) k zařízení TL-R480T pomocí síťového kabelu.
Počítače finančního oddělení se připojují k portům 2-8 přepínače A a k portům 2-8 přepínače B. Počítače používané v obchodním oddělení se připojují k portům 9-14 přepínače A a 9-14 přepínače B.
To je:
1 Povolte komunikaci mezi počítači na finančním oddělení.
2 Povolení komunikace mezi počítači obchodního oddělení.
3 Umožnění komunikace mezi počítači finančního oddělení; blokování spojení mezi počítači obchodního oddělení.
4 Poskytování přístupu k internetu prostřednictvím směrovače TL-R480T + pro počítače z finančního a obchodního oddělení.
Konfigurace parametrů VLAN:
K tomu je třeba nakonfigurovat 3 VLAN: VLAN2, VLAN3, VLAN4.
Za účelem implementace bodu # 1, vytvořte VLAN2 (ID sítě = 2):
Přepínač A:
Port: port1-8.16.
Rámec odeslaný na portu 1 je označen Přidat značku, ostatní: Zrušit značku.
Výchozí VID: 2. Výchozí pot PVID 2-8: 2.
Přepínač B:
Port: port1-8
Rámec odeslaný na portu 1 je označen Přidat značku, ostatní: Zrušit značku.
Výchozí VID: 2. Výchozí pot PVID 2-8: 2.
Za účelem implementace bodu # 2, vytvořte VLAN3 (ID sítě = 3):
Přepínač A:
Port: port 1,9-14,16
Rámec odeslaný na portu 1 je označen Přidat značku, ostatní: Zrušit značku.
Výchozí VID: 3. Výchozí pot PVID 9-14: 3.
Přepínač B:
Port: port1,9-14.
Rámec odeslaný na portu 1 je označen Přidat značku, ostatní: Zrušit značku.
Výchozí VID: 3. Výchozí pot PVID 9-14: 3.
Díky vytvoření sítí VLAN2 a VLAN3 bod 3.
Za účelem implementace bodu # 4, vytvořte VLAN4 (ID sítě = 4). ID portu 16: 4.
Přepínač A:
Port: port 1-14,16.
Rámec odeslaný na portu 1 je označen Přidat značku, ostatní: Zrušit značku. Výchozí VID: 4.
Přepínač B:
Port: port 1-14.
Rámec odeslaný na portu 1 je označen Přidat značku, ostatní: Zrušit značku. Výchozí VID: 4.
Konfigurace přepínače A je následující:
Část I: Nastavení pracovního režimu portu VLAN:
Vyberte Nastavení VLAN-> Režim VLAN a zaškrtněte VLAN značek (VLAN 802.1Q Tag).
Část II: Konfigurace VLAN:
Vyberte Nastavení VLAN-> Označit nastavení VLAN a nastavte parametry VLAN.
Na stránce Nastavení značek VLAN jsou uvedeny parametry VLAN přiřazené portům. Vybrané porty patří konkrétním VLAN.
Krok 1: Vyberte VLAN 2.
Krok 2: Vyberte porty, které patří do VLAN 2. Poté stiskněte Odeslat.
Krok 3: Určete parametry pro VLAN 3 a VLAN 4. Stiskněte Odeslat.
Část III: Obecná nastavení značky VLAN
Vyberte VLAN Setting-> tag VLAN Globe Setting a nastavte parametry PVID.
PVID přiřadí ID VLAN neoznačeným paketům. Na stránce Nastavení tagu VLAN Globe určete PVID pro porty.
Konfigurace přepínače A je dokončena.
Konfigurace přepínače B.
Konfigurujte přepínač B stejným způsobem jako přepínač A. Níže je uvedena stránka Globální nastavení tagu VLAN přepínače B.
Síť byla nastavena podle plánu.
