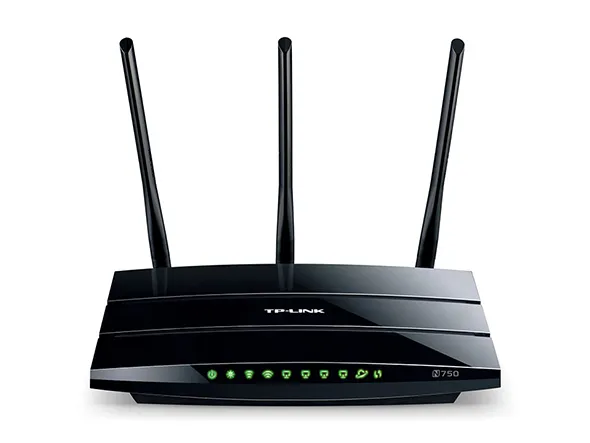

TP-LINK je dvoupásmový bezdrátový router s optimalizovaným výkonem. Zařízení umožňuje současné použití vysokých rychlostí 450 Mb / s v pásmu 5 GHz a 300 Mb / s pomocí tradičního pásma 2,4 GHz. Díky použití mechanismu NAT nabízí TL-WDR4300 velmi vysokou šířku pásma mezi WAN a LAN - přes 800 Mb / s a dva USB porty umožňují sdílení souborů a tiskáren.
Výhodou současného provozu obou pásem je možnost rozdělení sítě. Jednoduché úkoly, jako je e-mail a procházení webu, běží v pásmu 2,4 GHz s rychlostí 300 Mb / s, zatímco úkoly náročné na šířku pásma, jako jsou online hry nebo streamování HD videa, používají pásmo 5 GHz s rychlostí až 450 Mb / s bez zpoždění přenosu.
TL-WDR4300 má dva multifunkční porty USB 2.0, které uživatelům umožňují sdílet soubory, multimédia a tiskárny mezi více počítači připojenými k domácí síti. Směrovač také zaručuje vzdálený přístup k souborům prostřednictvím funkce serveru FTP přes internet.
Směrovač TL-WDR4300 je vybaven portem Gigabit WAN a čtyřmi porty Gigabit LAN, které poskytují pevnou a extrémně rychlou kabelovou síť ideální pro náročné aplikace a činnosti, jako je online hraní her nebo streamování HD médií. Propustnost NAT mezi porty WAN a LAN pro toto zařízení je 800 Mb / s, což umožňuje využít plný potenciál sítě pro své uživatele.
| Funkce / filtry | |
| Bezdrátové standardy | IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, |
| Maximální rychlost bezdrátového přenosu | 750 Mb/s |
| Počet portů LAN | 4x [10/100/1000M (RJ45)] |
| Počet portů WAN | 1x 10/100/1000BaseTX (RJ45) |
| Provozní frekvence | 2.4 GHz, 5 GHz, Dual Band (2.4GHz, 5GHz), |
| Druh napájení zařízení | Napájecí zdroj |
| Odnímatelné antény | Ano |
| Typ antén | Externí |
| Typ zařízení | Bezdrátový router |
| USB port | 2x USB |
| Zabezpečení WiFi | WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, |
| Hardwarové funkce | |

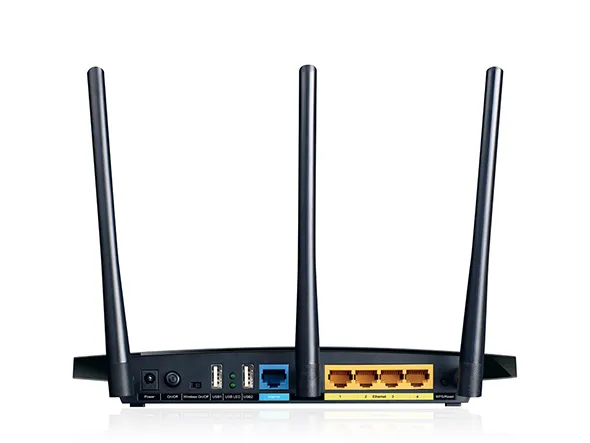

| Přístavy | 4 porty 10/100/1000 Mb / s LAN 1 port 10/100/1000 Mb / s WAN 2 porty USB 2.0 |
| Tlačítka | Přepínač Bezdrátový spínač Tlačítko WPS / RESET |
| Napájení | 12VDC / 1,5A |
| Rozměry (Š x H x V) | 243x160,6x32,5mm (9,6x6,4x1,3 cala) |
| Vlastnosti bezdrátového přenosu | |
| Bezdrátové standardy | IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n |
| Pracovní frekvence | 2,4 GHz i 5 GHz |
| Přenosová rychlost | 5 GHz: do 450 Mb / s 2,4 GHz: do 300 Mb / s |
| Citlivost přijímače | 300M_2,4G: -70dBm 270M_2,4G: -70dBm 195M_2,4G: -71dBm 130M_2,4G: -74dBm 54M_2,4G: -79dBm 6M_2,4G: -94dBm 450M_5G: -64dBm 405M_5G: -64dBm 270M_5G: -67 dBm 195M_5G: -70dBm 130M_5G: -73 dBm 54M_5G: -79 dBm 6M_5G: -92dBm |
| EIRP | TENTO: |
| Funkce bezdrátového přenosu | Povolí / zakáže bezdrátový přenos, most WDS, WMM, bezdrátové statistiky |
| Zabezpečení bezdrátového přenosu | 64 / 128bitové WEP, WPA / WPA2, WPA-PSK / WPA2-PSK |
| Funkce sítě hosta | 1 síť 2,4 GHz 1 síť 5 GHz |
| Softwarové funkce | |
| Kvalita služeb | WMM, řízení šířky pásma |
| Síť WAN | Dynamická IP / statická IP / PPPoE / PPTP (duální přístup) / L2TP (duální přístup) / BigPond |
| Řízení | Řízení přístupu Místní správa Vzdálená správa |
| DHCP | DHCP server / klient, seznam klientů DHCP, rezervace adresy |
| Přesměrování přístavu | Virtuální servery, spouštění portů, UPnP, DMZ |
| Dynamický DNS | DynDns, Comexe, NO-IP |
| Předávání VPN | PPTP, L2TP, IPSec |
| Řízení přístupu | Rodičovská kontrola, lokální kontrola přístupu k ovládacímu panelu, seznam hostitelů, plán přístupu, správa pravidel |
| Zabezpečení firewallem | Ochrana proti DoS útokům, SPI firewall, filtrování domén, IP a MAC adres, vazba IP a MAC adres |
| Sdílení zařízení USB | Server Samba (sdílení disku) / FTP server / server médií / tiskový server |
| jiný | |
| Certifikáty | CE, FCC, IC, RoHS |
| Obsah balení | TL-WDR4300 3 odnímatelné dvoupásmové antény Zdroj napájení Ethernetový kabel (RJ-45) CD Průvodce rychlou instalací |
| Požadavky na systém | Microsoft® Windows® 98SE, NT, 2000, XP, Vista Windows Windows 7, MAC® OS, NetWare®, UNIX® Linux. |
| Pracovní prostředí | Provozní teplota: 0 ℃ ~ 40 ℃ (32 ℉ ~ 104 ℉) Skladovací teplota: -40 ℃ ~ 70 ℃ (-40 ℉ ~ 158 ℉) Provozní vlhkost: 10% ~ 90% nekondenzující Vlhkost při skladování: 5% ~ 90% nekondenzující |
1. Tvrdý reset obnoví zařízení na výchozí tovární nastavení. Musíte resetovat zařízení od nuly nebo načíst konfigurační soubor, který byl zálohován před resetováním.
2. U těchto modelů jsme viděli tlačítko WPS / RESET na zadním panelu / předním panelu. Chcete-li použít funkci WPS, stiskněte tlačítko na méně než 5 sekund, poté začne blikat LED WPS; stisknutím tlačítka po dobu nejméně 10 sekund resetujte router.
Když je router zapnutý, stiskněte a podržte tlačítko WPS / RESET (déle než 10 sekund), dokud LED dioda SYS rychle nebliká pomalým blikáním. Poté tlačítko uvolněte a počkejte, až se router restartuje a obnoví výchozí tovární nastavení.
Krok 1 Otevřete okno webového prohlížeče a do pole adresy zadejte IP adresu routeru (výchozí je 192.168.1.1). Poté stiskněte klávesu Enter.
Krok 2 Chcete-li se přihlásit na stránce konfigurace zařízení, zadejte uživatelské jméno a heslo (výchozí hodnota obou polí je: admin).
Krok 3 Vyberte Síť-> LAN z nabídky na levé straně okna. Změňte adresu IP na správnou.
Krok 4 Kliknutím na Uložit uložte nastavení.
Poznámka: Po změně IP adresy na routeru je také nutné změnit IP adresu počítače v síti. Musíte překonfigurovat parametry TCP / IP počítače nebo získat novou IP adresu (v případě nastavení pro automatické získání IP adresy). Poté se přihlaste na konfigurační stránku routeru pomocí nové adresy IP.
Krok 1 Připojte k routeru externí jednotku USB nebo USB flash disk. Poté otevřete webový prohlížeč a do pole adresy zadejte IP adresu routeru (výchozí: 192.168.1.1). Stiskněte klávesu Enter.
Krok 2 Chcete-li se přihlásit na konfigurační stránce zařízení, zadejte uživatelské jméno a heslo (obě pole jsou ve výchozím nastavení nastavena na admin) a stiskněte OK.
Krok 3 V nabídce vlevo vyberte Nastavení USB a poté Nastavení úložiště. V okně se zobrazí zařízení USB. Jinak stiskněte tlačítko Rescan. Někdy je nutné toto tlačítko několikrát stisknout. Po výběru možnosti Otevřít disk budete moci zobrazit obsah jednotky USB.
Poznámka: Pokud je stav Zastaveno, nebudete mít přístup k disku.
Po kliknutí na tlačítko Zakázat bude možnost Otevřít disk deaktivována.
Krok 4 Chcete-li chránit přístup k routeru pomocí hesla, zaškrtněte možnost Přístup ke sdílenému úložišti pomocí hesla.
Krok 5 Vyberte uživatelské účty. Ve výchozím nastavení jsou vytvořeny dva účty, které nelze odstranit a uživatelské jméno nelze změnit. Kromě toho je možné vytvořit další položky. Nové účty lze mazat a je možné upravovat jejich parametry, jako je uživatelské jméno, heslo, oprávnění k zápisu a přístup na FTP.
Krok 6 Otevřete webový prohlížeč, do pole adresy zadejte: \\ 192.168.1.1 nebo \\ 192.168.1.1 \ share name a stiskněte klávesu Enter. Pokud se zobrazí následující okno, zadejte uživatelské jméno a heslo (od kroku 5). Stiskněte tlačítko OK.
Krok 1 Otevřete okno webového prohlížeče a do pole adresy zadejte IP adresu routeru (výchozí je 192.168.1.1). Poté stiskněte klávesu Enter.
Krok 2 Chcete-li se přihlásit na stránce konfigurace zařízení, zadejte uživatelské jméno a heslo (výchozí hodnota obou polí je: admin).
Krok 3 Vyberte Zabezpečení-> Vzdálená správa z nabídky vlevo.
Krok 4 Do pole Adresa IP vzdálené správy zadejte IP adresu počítače použitého ke správě routeru. Adresa 0.0.0.0 změna na správnou IP adresu počítače nebo na: 255.255.255.255. V případě potřeby můžete také změnit číslo portu použitého pro správu zařízení v poli Port webové správy.
Krok 5 Kliknutím na Uložit uložte nastavení.
