Zařízení airFiber X společně s anténou airFiber X lze použít jako vysoce kvalitní koncový bod, most point-to-point nebo předávací bod. AirFiber X podporuje šikmou polarizaci ± 45 °, což zvyšuje odolnost proti šumu. Instalace je velmi jednoduchá a nevyžaduje žádné další nástroje. Kompaktní design jednotky umožňuje různé možnosti použití, od spojů mezi věžemi až po mosty PtP spojující budovy.
Instalace vrchlíku Ubiquiti AIRFIBER je velmi snadná díky použití jednoduchých, ale účinných a osvědčených řešení. Produkt lze integrovat do vyhrazených zařízení AirFiber X.

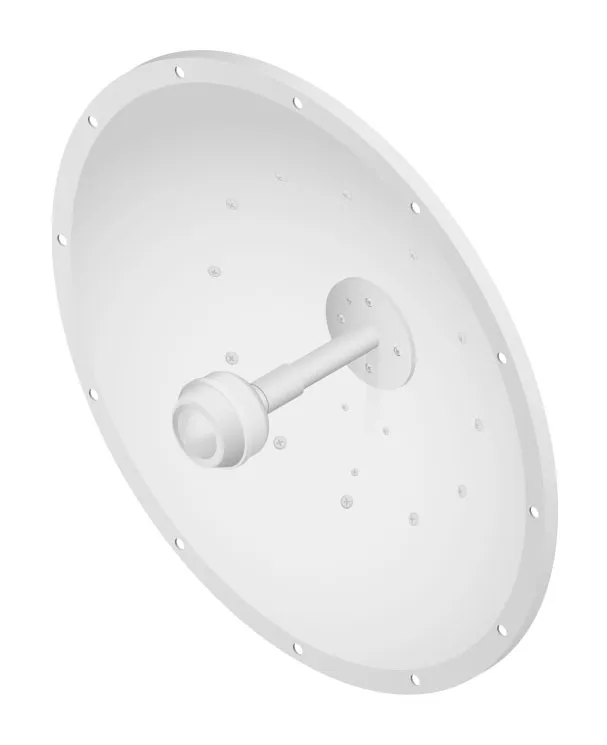

Ubiquiti Airfiber Dish Slant 45 AF-2G24-S45 je speciální směrová anténa ve formě paraboly, která pracuje ve frekvenčním pásmu 2 GHz se ziskem 24 dBi. Vyzařovací diagram zaručuje nejvyšší možný poměr signálu k šumu (SNR) a vysokou odolnost vůči rušení jinými zařízeními. Anténa Ubiquiti zaručuje uživatelům spolehlivé připojení a vysokou efektivitu práce.
| Funkce / filtry | |
| Energetický zisk | 21dBi - 30dBi |
| Frekvence antény | 2.4 GHz |
| Typ antény | Směrová |
| Barva | Bílá |
| Frekvenční pásmo | 2.3 - 2.7 |
| Hmotnost | 9,8 |
| Horizontální šířka | 6.8° |
| Izolace křížové polarizace | >35 dB |
| Kompatibilní se značkou | Ubiquiti |
| Maximální možná rychlost větru | 200 |
| Osvědčení o udržitelnosti | RoHS |
| Počet kusů v balení | 1 |
| Polarizace | Dvojitá lineární, Duální polarizace, |
| Použití | Venku |
| Průměr | 65 |
| Účel | Venkovní |
| Úroveň zisku antény (max) | 24 |
| Vertikální šířka | 28 dB, 6.6°, |
| VSWR | 1.6:1 |
| Základní technické parametry | |
| Rozměry (mm) | 650 × 650 × 295 |
| Hmotnost | 9,8 kg |
| Frekvenční pásmo | 2,3 GHz - 2,7 GHz |
| Zisk | 24 dBi |
| Úhel záření pro + 45 ° | 6,6 ° (3 dB) |
| Úhel záření pro -45 ° | 6,8 ° (3 dB) |
| Reverzní záření | 28 dB |
| Maximální VSWR | 1,6: 1 |
| Zatížení větrem | 787 N při 200 km / h |
| Odolnost proti větru | 200 km / h |
| Polarizace | Horizontální a vertikální (duální) |
| Izolace interpolarizace | Min. 35 dB |
| VYHLEDÁVÁNÍ | EN 302 326 DN2 |
| Montážní příslušenství | Univerzální držák na sloup, montážní konzoly pro rádio airFiber X a vodotěsný koaxiální kabel pro připojení rádia |
| Datový list | Ke stažení |
| Rychlý návod | Ke stažení |
Znajdź punkt do montażu, który ma wyraźny widok na niebo i znajduje się jak najdalej od anteny.
1. Przytwierdź mocowanie anteny GPS do słupa za pomocą metalowego paska lub do ściany za pomocą odpowiednich elementów mocujących.
2. Umieść antenę GPS na uchwycie.
3. Zamocuj kabel anteny GPS do uchwytu za pomocą opaski zaciskowej.
Zařízení pracuje ve frekvenčním pásmu 2,3 GHz - 2,7 GHz.
Polarizace je dvojitá, lineární.
