Zařízení airFiber X ve spojení s anténou airFiber X lze použít jako vysoce kvalitní koncový bod, most point-to-point (PtP) nebo předávací bod. AirFiber X podporuje šikmou polarizaci ± 45 °, což zvyšuje odolnost proti šumu. Montáž je velmi jednoduchá a nevyžaduje použití dalších nástrojů a kompaktní design umožňuje různé možnosti použití.
Antény airFiber X jsou navrženy pro bezproblémovou integraci s rádiovými systémy airFiber X.

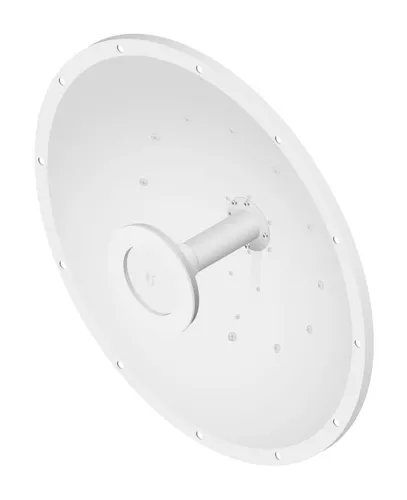

Ubiquiti airFiber Dish Slant 45 AF-3G26-S45 je speciální směrová anténa ve formě antény, která pracuje ve frekvenčním pásmu 3 GHz se ziskem 26 dBi. Inovativní design zlepšuje izolaci rádiového signálu, výrazně snižuje rušení a poskytuje vynikající zesílení pro vysoce výkonné vícebodové sítě.
| Funkce / filtry | |
| Energetický zisk | 21dBi - 30dBi |
| Frekvence antény | 3 GHz |
| Typ antény | Směrová |
| Frekvenční pásmo | 3.3 - 3.8 |
| Hmotnost | 9,8 |
| Horizontální šířka | 7° |
| Izolace křížové polarizace | >35 dB |
| Kompatibilní se značkou | Ubiquiti |
| Kód harmonizovaného systému | 85177100 |
| Maximální možná rychlost větru | 200 |
| Polarizace | Dvojitá polarizace (horizontální a vertikální), Duální polarizace, |
| Použití | Venku |
| Průměr | 65 |
| Účel | Venkovní |
| Úroveň zisku antény (max) | 26 |
| Vertikální šířka | 33 dB, 7°, |
| VSWR | 1.4:1 |
| Základní technické parametry | |
| Rozměry (mm) | 650 × 650 × 300 |
| Hmotnost | 9,8 kg |
| Frekvenční pásmo | 3,3 GHz - 3,8 GHz |
| Zisk | 26 dBi |
| Úhel záření pro + 45 ° | 7 ° (3 dB) |
| Úhel záření pro -45 ° | 7 ° (3 dB) |
| Reverzní záření | 33 dB |
| Maximální VSWR | 1,4: 1 |
| Zatížení větrem | 787 N při 200 km / h |
| Odolnost proti větru | 200 km / h |
| Polarizace | Horizontální a vertikální (duální) |
| Izolace interpolarizace | Min. 35 dB |
| VYHLEDÁVÁNÍ | EN 302 326 DN2 |
| Montážní příslušenství | Univerzální držák na sloup, montážní konzoly pro rádio airFiber X a vodotěsný koaxiální kabel pro připojení rádia |
| Rychlý návod | Ke stažení |
| Datový list | Ke stažení |
Znajdź punkt do zamontowania urządzenia, który ma wyraźny widok na niebo i znajduje się jak najdalej od anteny.
1. Przytwierdź mocowanie anteny GPS do słupa za pomocą metalowego paska lub do ściany za pomocą odpowiednich elementów mocujących.
2. Umieść zewnętrzną antenę GPS na uchwycie.
3. Zamocuj kabel zewnętrznej anteny GPS do uchwytu za pomocą opaski kablowej.
Zisk antény je 26 dBi.
Zařízení pracuje na frekvencích od 3,3 GHz do 3,8 GHz.
