Zařízení airFiber X společně s anténou airFiber X lze použít jako vysoce kvalitní koncový bod, most point-to-point (PtP) nebo předávací bod. AirFiber X podporuje šikmou polarizaci ± 45 °, což zvyšuje odolnost proti šumu. Montáž je velmi jednoduchá a nevyžaduje použití dalších nástrojů a kompaktní design umožňuje různé možnosti použití.

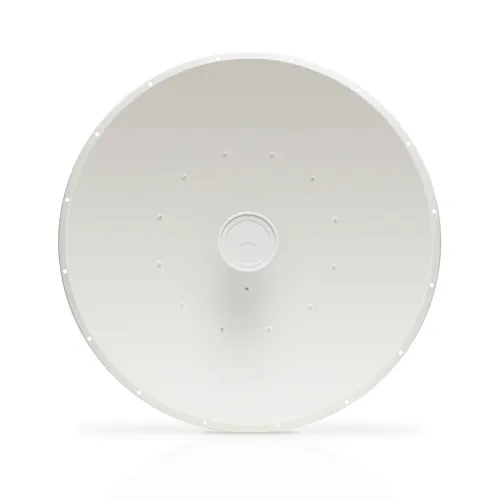

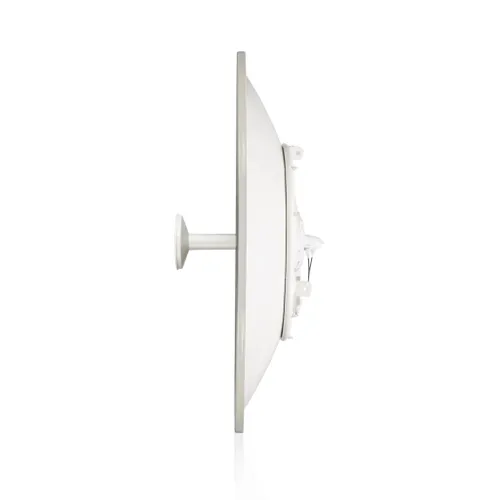

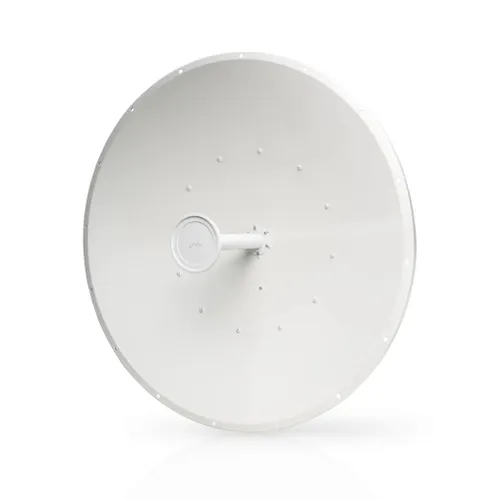

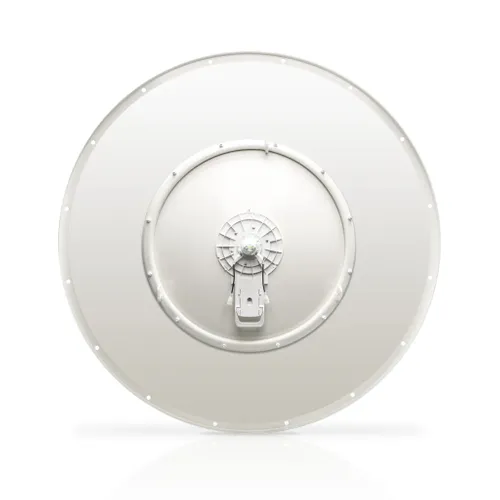

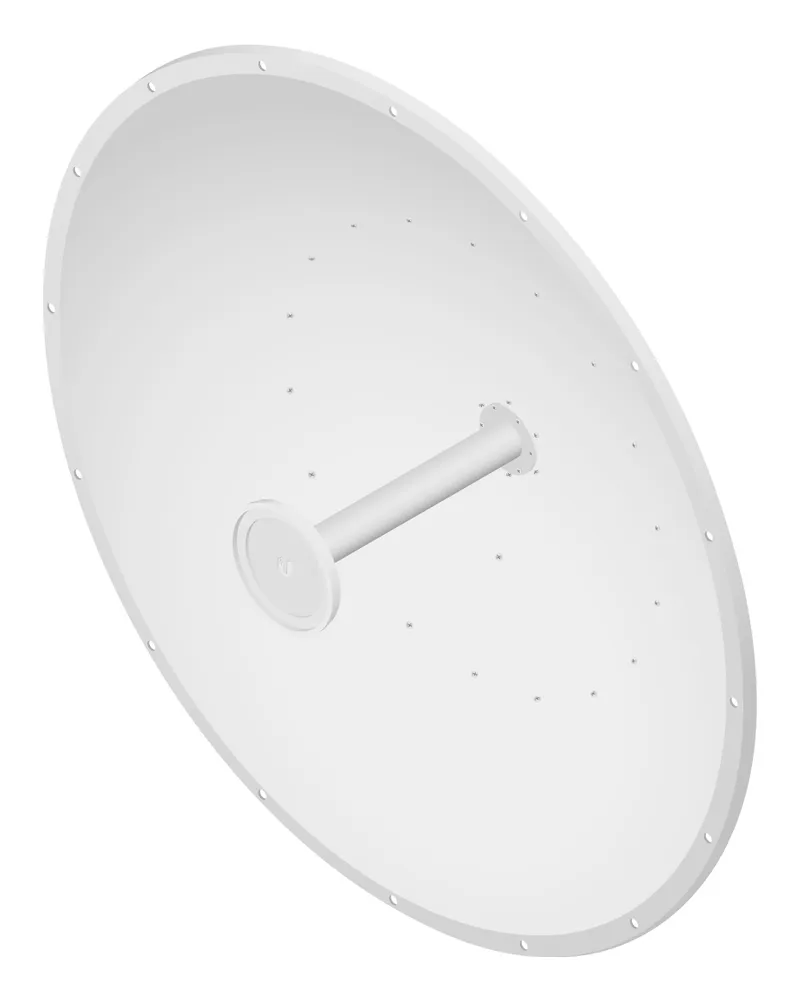

Ubiquiti AF-5G34-S45 je speciální směrová anténa ve formě antény, která pracuje ve frekvenčním pásmu 5 GHz se ziskem 34 dBi. Anténní vyzařovací diagram zaručuje nejvyšší možný poměr signálu k šumu (SNR) a vysokou odolnost vůči rušení jinými zařízeními. AirfiberDish poskytuje vysoký výkon a spolehlivé připojení.
| Funkce / filtry | |
| Energetický zisk | >31 dBi |
| Frekvence antény | 5 GHz |
| Typ antény | Směrová |
| Barva | Bílá |
| Frekvenční pásmo | 5.1 - 5.8 |
| Hloubka | 421 |
| Hmotnost | 13,5 |
| Horizontální šířka | 3° |
| Horizontálního šířka paprsku (5 GHz) | 3 |
| Izolace | 34 |
| Izolace křížové polarizace | >35 dB |
| Kompatibilní produkty | AF-5X |
| Kompatibilní se značkou | Ubiquiti |
| Kód harmonizovaného systému | 85177100 |
| Maximální možná rychlost větru | 200 |
| Počet kusů v balení | 1 |
| Polarizace | Dvojitá lineární, Duální polarizace, |
| Použití | Venku |
| Průměr | 105 |
| Převod zpředu dozadu | 42 |
| Stručný návod k instalaci | Ano |
| Šířka | 1050 |
| Úroveň zisku antény (max) | 34 |
| Vertikální šířka | 3°, 42 dB, |
| Vertikální šířka paprsku (5 GHz) | 3 |
| Voltage Standing Wave Ratio (VSWR) | 1,4:1 |
| VSWR | 1.4:1 |
| Výška | 1050 |
| Základní technické parametry | |
| Rozměry (mm) | 1050 × 1050 × 421 |
| Hmotnost | 13,5 kg |
| Frekvenční pásmo | 5,1 GHz - 5,8 GHz |
| Zisk | 34 dBi |
| Úhel záření pro + 45 ° | 3 ° (3 dB) |
| Úhel záření pro -45 ° | 3 ° (3 dB) |
| Reverzní záření | 42 dB |
| Maximální VSWR | 1,4: 1 |
| Zatížení větrem | 1779 N při 200 km / h |
| Odolnost proti větru | 200 km / h (125 mph) |
| Polarizace | Horizontální a vertikální (duální) |
| Izolace interpolarizace | Min. 35 dB |
| VYHLEDÁVÁNÍ | EN 302 326 DN2 |
| Montážní příslušenství | Univerzální držák na sloup, montážní konzoly pro rádio airFiber X a vodotěsný koaxiální kabel pro připojení rádia |
| Datový list | Ke stažení |
| Stručný úvod | Ke stažení |
Znajdź punkt do montażu urządzenia, który ma wyraźny widok na niebo i znajduje się jak najdalej od anteny.
1. Przytwierdź mocowanie anteny GPS do słupa za pomocą metalowego paska lub do ściany za pomocą odpowiednich elementów mocujących.
2. Umieść zewnętrzną antenę GPS na uchwycie.
3. Zamocuj kabel zewnętrznej anteny GPS do uchwytu za pomocą opaski kablowej.
Pracovní frekvence antény je 5 GHz.
Rozměry antény jsou: 1050 mm × 1050 mm × 421 mm
