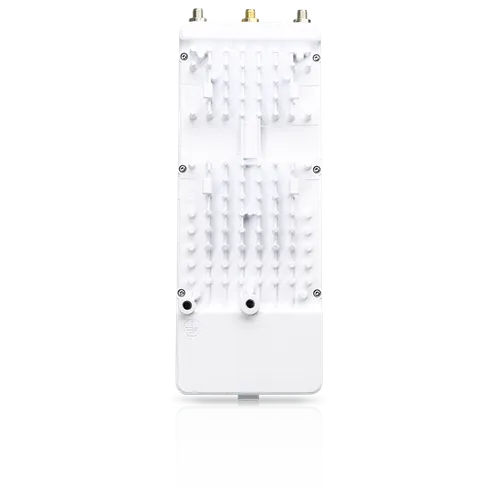

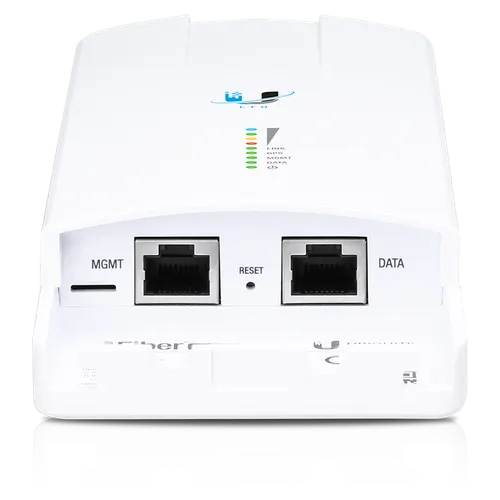

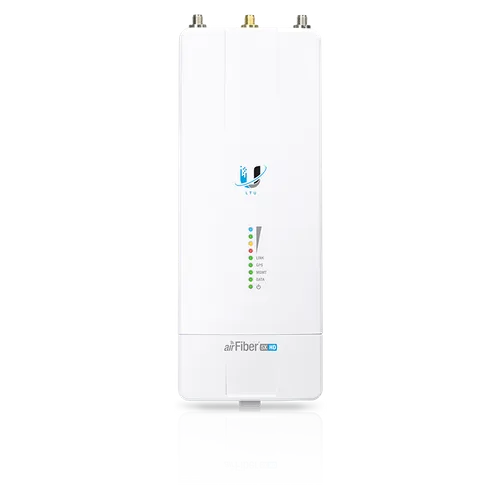

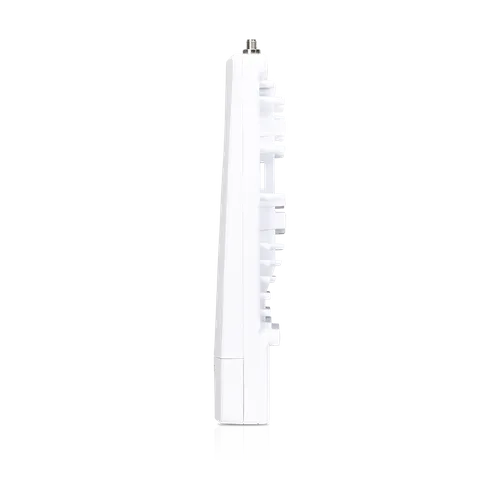

![Ubiquiti AF-5XHD | Rádiová linka | AirFiber, 5GHz, GPS, 1x RJ45 1000Mb/s Ilość portów LAN1x [10/100/1000M (RJ45)]](https://www.batna24.com/img2/500/325547_2.webp?20989284221)
Technologie PTP 1 Gbps +, speciálně navržená pro WISP, je extrémně efektivní z hlediska odolnosti proti frekvenci a šumu.
Hlavní procesor pro zpracování připojení překračuje všechna omezení spojená s obecnými čipy Wi-Fi.
Porovnání výkonu spektra 802.11n, 802.11ac, airFiber Original a LTU v jednotlivých letech:
AirFiber AF-5XHD využívá software airbi® LTU společnosti Ubiquiti a nabízí mnoho pokročilých funkcí pro usnadnění vytváření sítí. Zařízení je rychlejší a snáze použitelné a odolnější vůči rušení a bezkonkurenční výkon zajišťuje frekvenční dělení a funkce 4096 QAM.
AirFiber 5XHD je vodotěsný a funguje dobře za všech povětrnostních podmínek.
| Funkce / filtry | |
| Frekvence antény | 5 GHz |
| Počet portů LAN | 1x [10/100/1000M (RJ45)] |
| 5 GHz | Ano |
| Barva | Bílá |
| Certifikace | FCC |
| Frekvenční pásmo | 5.150 - 5.250 / 5.740 - 5.850 |
| GPS | Ano |
| Hloubka | 48 |
| Hmotnost | 350 |
| Interní | Ne |
| Kód harmonizovaného systému | 85176990 |
| Kód mezinárodní ochrany (IP) | IP67 |
| Maximální přenosová rychlost | 1000 |
| Maximální spotřeba energie | 12 |
| Maximální venkovní dosah | 200000 |
| Modulace | QAM |
| Montážní sada | Ano |
| Počet portů Ethernetu (RJ-45) | 2 |
| Podpora napájení po Ethernetu (PoE) | Ano |
| Poskytovaný operační systém | AirOS |
| Provozní rozsah teplot (T-T) | -40 - 55 |
| Přenosová rychlost sítě Ethernet | 10,100,1000 |
| Šifrování/zabezpečení | 256-bit AES |
| Šířka | 82 |
| Šířka pásma kanálu | 100 |
| Typ zařízení | Radiolině |
| Umístění | Zeď |
| Vstupní střídavé napětí | 20 - 50 |
| Vysílací výkon | 29 |
| Výstupní napětí | 24 |
| Výstupní proud | 1 |
| Výška | 224 |
| Vzdálenost rádiového spojení | 100 km |
| Zisk antény | 21dBi - 30dBi |
| Základní technické parametry | |
| Rozměry | 224 × 82 × 48 mm (8,82 × 3,23 × 1,89 ”) |
| Hmotnost | 0,35 kg |
| RF konektory | (2) RP-SMA odolný proti povětrnostním vlivům (CH0, CH1) (1) Vodotěsný SMA (GPS) |
| GPS anténa | Externí GPS anténa |
| Zdroj napájení | 24 V, 1 A gigabitový PoE adaptér (součástí balení) |
| Metoda napájení | Pasivní PoE piny 1, 2, 4, 5 (+) a piny 7, 8, 3, 6 (-) |
| Maximální spotřeba elektřiny | 6-12 W. |
| Rozsah podporovaných napětí | +18 do +54 V ss |
| Shromáždění | Držák airFiber X Montáž na tyč GPS (součástí balení) |
| Pracovní teplota | -40 ° C až 55 ° C |
| Odolnost vůči povětrnostním vlivům | IP67 |
| Certifikáty | CE, FCC, IC |
| Procesor | airFiber LTU IC |
| Maximální šířka pásma | 1,34 Gb / s |
| Maximální dosah | 100 km |
| Pakety za sekundu | 2 a více milionů |
| Zpoždění | 1,5 ms - 3,5 ms |
| Šifrování | AES-256 |
| THE | airOS LTU |
| Bezdrátové režimy | PtP Master / Slave |
Rozsah provozních teplot je od -40 ° C do 55 ° C.
Pokyny v této části vysvětlují, jak přistupovat k konfiguračnímu rozhraní AirFiber a konfigurovat následující nastavení:
Bezdrátový režim: Nakonfigurujte jeden AF-5XHD jako Master a druhý jako Slave.
Provozní frekvence: Pracovní frekvence musí být stejná pro Master a Slave.
Existují dvě metody konfigurace:
- Systém správy sítě Ubiquiti® (preferovaný způsob)
- konfigurační rozhraní airFiber (rozhraní založené na prohlížeči)
1. Konfigurace pomocí UNMS
Spusťte aplikaci UNMS.
2. Volitelné: Zapněte Bluetooth na svém mobilním zařízení.
Poznámka: Bluetooth je ve výchozím nastavení na AF-5XHD povoleno.
3. Na obrazovce Připojení vyberte AF-5XHD.
4. Zadejte do polí Uživatelské jméno a Heslo. Vyberte zemi a jazyk. Abyste mohli produkt používat, musíte souhlasit s podmínkami použití.
Poznámka: Z důvodu zajištění souladu s předpisy FCC jsou americké verze produktů blokovány podle národního kódu USA.
5. Na obrazovce Souhrn klepněte na Konfigurace a potom klepněte na Bezdrátové.
6. Nakonfigurujte tato nastavení:
a. V jednom AF-5XHD zapněte hlavní režim, v druhém AF-5XHD ponechte výchozí hodnotu (Vypnuto) pro hlavní režim.
b. Zadejte název do pole Název odkazu. Mělo by to být stejné pro Master i Slave.
c. Vyberte svou zemi.
d. Podle potřeby změňte nastavení šířky pásma kanálu, frekvence, výstupního výkonu (EIRP), zisku antény a maximální modulace TX. Šířka pásma a frekvence kanálu by měly být stejné pro Master i Slave.
e. Do pole Bezpečnostní klíč zadejte kombinaci alfanumerických znaků (0-9, A-Z nebo a-z).
7. Klikněte na tlačítko Uložit změny.
8. Nakonfigurujte každé rádio airFiber s jedinečnou IP adresou pro datový port:
a. Klepněte na tlačítko Konfigurace a poté na tlačítko Síť.
b. Pro datovou síť LAN i síť pro správu:
- DHCP: Nechte router použít rezervaci DHCP k přiřazení jedinečné adresy IP.
- Statické: změňte adresu IP, masku sítě a další nastavení tak, aby byla kompatibilní se sítí.
Maximální šířka pásma je 1,34 Gbps.
