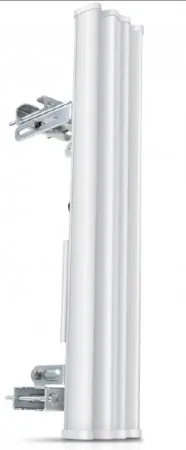

Ubiquiti AM-5G19-120 | Sektorová anténa | airMAX, 5GHz, 19dBi

KÓD: AM-5G19-120 / EAN: 810354020919
130,82 EUR s DPH 21%
Přibližné náklady na dopravu:
8 kg: 9.33 EUR
10 kg: 10.25 EUR
30 kg: 13.98 EUR
Celková váha:
Cena poštovného:
Přidáno do košíku
-
+
KS
DOSTUPNOST:
ODESLÁNÍ: 24h
Energetický zisk: 10dBi - 20dBi
Frekvence antény: 5 GHz
Typ antény: Sektorová
Elektrická odchylka:
ZOBRAZIT VÍCE PARAMETRŮ

O PRODUKTU

Snížené zkreslení, lepší zesílení

Sektorová anténa Ubiquiti airMAX je prvotřídní zařízení, které je ideální pro návrh rozsáhlé síťové architektury. Použití moderních technologií v sektorové anténě airMAX 5G19-120 umožňuje dosáhnout optimálního tvaru paprsku, maximální účinnosti a vysokých energetických zisků.

ubiquiti airmax 5ghz 19dbi

Odolná konstrukce

Sektorová anténa Ubiquiti airMAX 5G19-120 s duální polarizací 2x2 MIMO je funkční zařízení využívající inovativní technologická řešení. AirMAX 5G19-120 zaručuje bezproblémovou integraci s samostatně prodávaným rádiem RocketM a tvoří výkonnou základnovou stanici se sektorovou anténou airMAX.

ubiquiti AIRMAX SECTOR ANTENNA 5GHZ

Snadná instalace Plug-and-Play

Značka Ubiquiti je zárukou vysoké kvality svých výrobků. Odolné pouzdro a vodotěsné konektory zajišťují dlouhou životnost. Sektorové antény řady airMAX 5G19-120 díky svým vysokým technickým parametrům umožňují velkou flexibilitu a pohodlí při návrhu sítě. Doporučujeme vám přečíst si podrobnou specifikaci sektorových antén Ubiquiti airMAX 5G-19-120.

plugandplay ubiquiti airmax sektorová anténa AM-5G19-120

SPECIFIKACE

Funkce / filtry
Energetický zisk 10dBi - 20dBi
Frekvence antény 5 GHz
Typ antény Sektorová
Elektrická odchylka
Horizontální šířka 123°
Izolace křížové polarizace >28 dB
Kompatibilní se značkou Ubiquiti
Polarizace Dvojitá lineární
Použití Venku
Typ konektoru 2x RP-SMA
Vertikální šířka 123°
VSWR 1.5:1

Základní technické parametry
Rozměry (mm) 700 × 135 × 73
Hmotnost 5,9 kg
Frekvenční pásmo 5,15 - 5,85 GHz
Zisk 18,6 - 19,1 dBi
Horizontální úhel paprsku 123 ° (6 dB)
Svislý úhel paprsku 123 ° (6 dB)
Úhel vyzařování elektroniky 4 °
Úhel náklonu elektroniky 2 °
VSWR max 1,5: 1
Odolnost proti větru 200 km / h
Zatížení větrem 137,9 N při 200 km / h
Polarizace Horizontální a vertikální (duální)
Interpolarizační separace 28 dB min.
VYHLEDÁVÁNÍ EN 302 326 DN2
Montážní příslušenství Držák tyče, montážní držák RocketM, vodotěsný koaxiální kabel v ceně

PODPORA

Datový list Ke stažení
Rychlý návod Ke stažení

NEJČASTĚJŠÍ DOTAZY

Instalace hardwaru

1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 oraz Chain 1 na Rakiecie.



2. Przymocuj urządzenie do uchwytu montażowego.

a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema otworami montażowymi

b. Przesuń kieszeń w dół, aż zostanie zablokowana na swoim miejscu.




3. Połączyć pozostałe końce kabli radiowych z złączami na antenie.



4. Wsuń osłonę ochronną w dół urządzenia, aż zostanie ona zablokowana.



5. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj uchwyt U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.

b. Zamocuj drugi wspornik U-Bracket do dolnych uchwytów montażowych anteny




6. Włóż po dwie śruby nośne do każdego wspornika.



7. Zamocować każdy wspornik do U-Bracket za pomocą dwóch śrub. Ręcznie dokręcić śruby.



8. Aby zamontować antenę na słupie, przesuń zacisk słupkowy na każdą parę śrub nośnych. Zabezpieczyć każdy zacisk dwoma nakrętkami.



9. Antena ma przechył elektryczny 2°. Do dalszej regulacji kąta nachylenia:

a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górze zacisku słupa.

b. Przesuń antenę na żądany kąt nachylenia.

c. Dokręcić wszystkie śruby i nakrętki do około 25 N-m.



Na jakých frekvencích zařízení pracuje?

Zařízení pracuje na frekvenci 5 GHz.

Jaký je typ konektoru antény?

Typ konektoru je 2 x RP-SMA.
