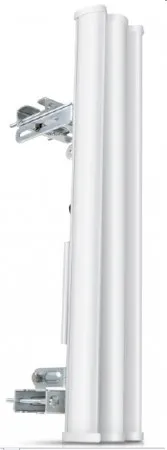

Ubiquiti AM-5G20-90 | Sektorová anténa | airMAX, 5GHz, 20dBi
Ubiquiti AM-5G20-90 | Sektorová anténa | airMAX, 5GHz, 20dBi

Ubiquiti AM-5G20-90 | Sektorová anténa | airMAX, 5GHz, 20dBi

KÓD: AM-5G20-90 / EAN: 810354020926
124,62 EUR s DPH
Přibližné náklady na dopravu:
inventory_2 8 kg: 7.34 EUR
inventory_2 10 kg: 8.07 EUR
inventory_2 30 kg: 11 EUR
present_to_all Celková váha:
local_shipping Cena poštovného:
NENÍ SKLADEM
Energetický zisk: 10dBi - 20dBi
Frekvence antény: 5 GHz
Typ antény: Sektorová
Elektrická odchylka:
more ZOBRAZIT VÍCE PARAMETRŮ

O PRODUKTU

Pokročilé funkce

Sektorová anténa Ubiquiti airMAX je prvotřídní zařízení, které dokonale funguje v rozsáhlé síťové architektuře. Použití moderních technologií v sektorových anténách airMAX 5G20-90 umožňuje dosáhnout optimálního tvaru paprsku, maximální účinnosti a vysokých energetických zisků a dvojitá polarizace 2x2 MIMO zaručuje bezproblémovou integraci s rádiovými zařízeními Rocket prodávanými samostatně. Sektorovou anténu airMAX lze nasadit v síti point-to-multipoint (PtMP)

ubiquiti sítě airmax 2x2

Vysoký výkon

Sektorová anténa airMAX je vysoce odolná proti rušení, poskytuje vynikající zisk a výkon pro vícebodové sítě. Provozní frekvence zařízení je 5 GHz a zisk je 20 DBi.

AIRMAX SEKTOR ap5ac90hd 5ghz

Odolná konstrukce

Značka Ubiquiti je zárukou vysoké kvality svých výrobků. Odolné pouzdro a vodotěsné konektory zajišťují dlouhou životnost těchto pevně postavených antén a následně spokojenost zákazníků.

5GHZ 20DBI ubiquiti airmax

Snadná instalace Plug-and-Play

Každá sektorová anténa airMAX je vybavena vestavěným montážním držákem, takže instalace nevyžaduje žádné speciální nářadí. K připojení Rocket rádia k sektorové anténě airMAX stačí několik jednoduchých kroků.

UBIQUITI AM-5G20-90

SPECIFIKACE

Funkce / filtry
Energetický zisk 10dBi - 20dBi
Frekvence antény 5 GHz
Typ antény Sektorová
Elektrická odchylka
Horizontální šířka 91°
Izolace křížové polarizace >28 dB
Kompatibilní se značkou Ubiquiti
Polarizace Dvojitá lineární
Použití Venku
Typ konektoru 2x RP-SMA
Vertikální šířka 85°
VSWR 1.5:1

Základní technické parametry
Rozměry (mm) 700 × 135 × 70
Hmotnost 5,9 kg
Frekvenční pásmo 5,15 GHz - 5,85 GHz
Zisk 19,4 dBi - 20,3 dBi
Horizontální úhel paprsku 91 ° (6 dB)
Svislý úhel paprsku 85 ° (6 dB)
Úhel elektrického záření 4 °
Úhel náklonu 2 °
VSWR max 1,5: 1
Odolnost proti větru 200 km / h
Zatížení větrem 182 N při 200 km / h
Polarizace Horizontální a vertikální (duální)
Interpolarizační separace Min. 28 dB
VYHLEDÁVÁNÍ EN 302 326 DN2
Montážní příslušenství Držák tyče, montážní konzoly RocketM, vodotěsný koaxiální kabel v ceně

PODPORA

Datový list Ke stažení
Rychlý návod Ke stažení

NEJČASTĚJŠÍ DOTAZY

Instalace hardwaru

1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 oraz Chain 1.



2. Przymocuj urządzenie do uchwytu montażowego.

a. Wyrównaj zatrzaski montażowe z tyłu kieszeni z czterema otworami montażowymi.

b. Przesuń kieszeń w dół, aż zostanie zablokowana.




3. Połącz pozostałe końce kabli radiowych ze złączami na antenie.



4. Wsuń osłonę ochronną w dół urządzenia, aż zostanie zablokowana.



5. Przymocuj uchwyty U-Brackets do anteny:

a. Zamocuj uchwyt U-Bracket do górnych uchwytów montażowych anteny za pomocą dwóch nakrętek.

b. Zamocuj drugi wspornik U-Bracket do dolnych uchwytów montażowych anteny.




6. Włóż po dwie śruby nośne do każdego wspornika.



7. Zamocuj każdy wspornik do U-Bracket za pomocą dwóch śrub. Ręcznie dokręć śruby.



8. Aby zamontować antenę na słupie, przesuń zacisk słupkowy na każdą parę śrub nośnych. Zabezpiecz każdy zacisk dwoma nakrętkami.



9. Antena ma przechył elektryczny 2°. Aby wykonać regulację kąta nachylenia:

a. Poluzuj cztery śruby na wspornikach U-Brackets i dwie nakrętki na górze zacisku słupa.

b. Przesuń antenę na żądany kąt nachylenia.

c. Dokręć wszystkie śruby i nakrętki do około 25 N-m.
