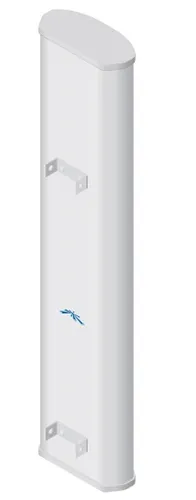

Sektorové antény airMAX mají duální polarizaci 2x2 MIMO, což zaručuje bezproblémovou integraci se samostatně prodávanými rádiovými zařízeními Rocket. Sektorovou anténu airMAX lze nasadit v síti point-to-multipoint (PtMP).
Sektorová anténa airMAX je vysoce odolná proti rušení, poskytuje vynikající zisk a výkon pro vícebodové sítě.
Každá sektorová anténa airMAX je navržena s ohledem na robustní konstrukci pro venkovní použití.
Každá sektorová anténa airMAX je vybavena vestavěným montážním držákem, takže instalace nevyžaduje žádné speciální nářadí. K připojení Rocket rádia k sektorové anténě airMAX stačí několik jednoduchých kroků.
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 900 MHz |
Typ antény | Sektorová |
Barva | Bílá |
Frekvenční pásmo | 0.902 - 0.928 |
Hloubka | 290 |
Hmotnost | 12,5 |
Horizontální šířka | 120° |
Izolace křížové polarizace | >30 dB |
Kompatibilní se značkou | Ubiquiti |
Počet kusů v balení | 1-pack, 1, |
Polarizace | Dvojitá lineární, Duální polarizace, |
Použití | Venku |
Šířka | 1290 |
Šířka svislého paprsku | 120 |
Šířka vodorovného paprsku | 109 |
Úroveň zisku antény (max) | 13,8 |
Vertikální šířka | 109° |
VSWR | 1.5:1 |
Výška | 134 |
Základní technické parametry | |
Rozměry | 129 × 29 × 13,4 cm |
Hmotnost | 12,5 kg |
Frekvence | 902 - 928 MHz |
Posílení | 13,2 - 13,8 dBi |
Šířka paprsku HPOL | 109 ° (6 dB) |
VPOL Šířka paprsku | 120 ° (6 dB) |
Výška paprsku | 15 °. |
Downtiltův elektrický systém | N / A |
Maximální VSWR | 1,5: 1 |
Vítr na přežití | 200 km / h |
Zatížení větrem | 658,3 N při 200 km / h |
Polarizace | Dvojitý lineární |
Křížová izolace | 30 dB min. |
Specifikace ETSI | Nelze použít |
Shromáždění | Součástí dodávky je univerzální držák na tyč a rádiové propojky |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
1. Naciśnij na pokrywę Rocketa i wysuń ją.
2. Przełóż kabel przez dziurę w obudowie i podłącz do portu Ethernet
3. Załóż pokrywę portu.
4. Przymocuj końce kabli radiowych oznaczonych Chain 0 i Chain 1 do złączy RF
5. Do zainstalowania pokrywy dolnej anteny:
a. Włóż zatrzaski pokrywy w nacięcia na spodzie anteny.
b. Wciśnij pokrywę i zatrzasnij ją na miejscu.
c. Przymocuj pokrywę do podstawy anteny za pomocą śruby gwintowanej M3x8.
6. Owiń tuleję wokół kabla Ethernet, a następnie wepchnij ją na miejsce w dolnej części obudowy anteny.
7. Przymocuj dwa uchwyty U-Bracket do dwóch wsporników anteny za pomocą czterech śrub M8x25 i czterech nakrętek ząbkowanych M8.
8. Aby zamocować antenę do słupa, należy przymocować górną rakietę U-Bracket w kroku 9, a następnie dolną rakietę U-Bracket w kroku 10.
9. Aby zamocować górny wspornik U-Bracket do słupa:
a. Włóż dwie śruby M12x180 do górnego wspornika.
b. Zabezpieczyć każdą śrubę nakrętką ząbkowaną M12.
c. Przykręć jeszcze dwie kolejne nakrętki ząbkowane M12. Wsuń wspornik na śruby M12x180.
d. Umieścić antenę tak, aby słup znajdował się pomiędzy śrubami M12x180.
e. Zabezpiecz drugi wspornik V-Bracket za pomocą dwóch nakrętek ząbkowanych M12.
10. Do zamocowania dolnego uchwytu U-Bracket na słupie:
a. Wsunąć dwie śruby M12x130 do dolnego uchwytu U-Bracket.
b. Umieść antenę w taki sposób, aby słup znajdował się pomiędzy śrubami M12x130. Przesuń wspornik V na śrubach M12x130, tak aby słup znajdował się pomiędzy wspornikiem U i wspornikiem V.
c. Zabezpiecz wspornik V za pomocą dwóch śrub M12
11. Regulacja kąta nachylenia anteny:
a. Zluzować cztery nakrętki M12 zabezpieczające wsporniki V górnego wspornika U-Bracket.
b. Przesuń wsporniki V, aby uzyskać żądany kąt nachylenia.
c. Dokręcić wszystkie śruby i nakrętki do ok. 25 N-m lub mniej, aby uniknąć deformacji słupa.
Zařízení má duální polarizaci 2x2 MIMO.
Výška paprsku je 15 °.
