Ubiquiti AMO-3G12 | Všesměrová anténa | airMAX, 3GHz, 12dBi

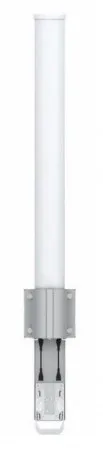

Všesměrová anténa Ubiquiti airMAX OMNI AMO-3G12 zvyšuje dosah a posiluje přenosovou rychlost přístupového bodu. Zařízení pracuje ve frekvenčním pásmu 3 GHz. AirMAX OMNI AMO-3G12 má maximální úroveň zisku 12 dBi a poměr stojatých vln (VSRW) 1,6: 1.
Všesměrová anténa airMAX Omni AMO-3G12 od společnosti Ubiquiti je vysoce kvalitní zařízení 2x2 MIMO s duální polarizací. Anténa airMAX OMNI AMO-3G12 se bezproblémově integruje s vaším rádiem RocketM a vytváří výkonnou 360 ° základnovou stanici s 360 ° signalizací pro vysoký výkon sítě.
Antény AirMAX jsou určeny pro venkovní aplikace, proto se vyznačují odolnou konstrukcí.
Každá anténa airMAX má zabudovaný držák Rocket, takže k instalaci Rocket BaseStation nejsou potřeba žádné nástroje.
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 3 GHz |
Elektrická odchylka | 4° |
Frekvenční pásmo | 3.4 - 3.7 |
Hloubka | 122 |
Hmotnost | 2,05 |
Horizontální šířka | 360° |
Izolace křížové polarizace | >25 dB |
Kompatibilní se značkou | Ubiquiti |
Kód harmonizovaného systému | 85177100 |
Počet kusů v balení | 1 |
Polarizace | Dvojitá lineární, Duální polarizace, |
Použití | Venku |
Připevnění | Zeď |
Šířka | 1030 |
Šířka svislého paprsku | 4 |
Šířka vodorovného paprsku | 8 |
Typ antény | Všesměrová, Sektorová anténa, |
Typ konektoru | 2x RP-SMA |
Typ MIMO | 2x2 |
Účel | Venkovní |
Úroveň zisku antény (max) | 12 |
Voltage Standing Wave Ratio (VSWR) | 1,6:1 |
VSWR | 1.6:1 |
Výška | 84 |
Základní technické parametry | |
Rozměry (mm) | 1012 x 122 x 105 |
Hmotnost | 2,05 kg |
Frekvenční pásmo | 3,4 GHz - 3,7 GHz |
Zisk | 12 dBi |
Úhel fasádního paprsku | 8 ° |
Maximální VSWR | 1,6: 1 |
Úhel záření | 4 ° |
Odolnost proti větru | 200 km / h |
Zatížení větrem | 111,2 N při 200 km / h |
Polarizace | Vertikální a horizontální (duální) |
Izolace interpolarizace | Min. 25 dB |
VYHLEDÁVÁNÍ | EN 302 326 DN2 |
Montážní příslušenství | Součástí balení je univerzální držák na sloup, držák RocketM a vodotěsný koaxiální kabel |
Rychlý návod | Ke stažení |
Datový list | Ke stažení |
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 i Chain 1 na urządzeniu.
2. Wyrównaj uchwyty montażowe z tyłu obudowy z uchwytem kieszeni i przesuń w dół, aby ją zablokować.
3. Przymocuj pozostałe końce kabli do złączy sygnałowych na antenie.
4. Włóż cztery śruby mocujące do głównego uchwytu wspornika anteny.
5. Przymocuj antenę do górnej części słupa:
a. Przesuń zacisk słupka na każdą parę śrub nośnych.
b. Zabezpiecz każdy zacisk za pomocą dwóch nakrętek ząbkowanych.
c. Dokręć wszystkie nakrętki do około 25 N-m.
