Ubiquiti AMO-5G10 | Všesměrová anténa | airMAX, 5GHz, 10dBi

CZ
Antény Omni airMAX jsou první svého druhu, které mají patentovaný bipolární omni design a pracují v pásmu 5 GHz.
Amo-5G10 od Ubiquiti je všesměrová anténa s všesměrovým vyzařováním signálu a stejnou úrovní výkonu. Antény Omni airMAX poskytují 360 ° pokrytí, výkon 2x2 MIMO v aplikacích LOS (Line-of-Sight) nebo NLOS (Non-Line-of-Sight).
Všesměrové antény airMAX jsou určeny pro venkovní použití, proto se vyznačují odolnou konstrukcí odolnou vůči nepříznivým povětrnostním podmínkám.

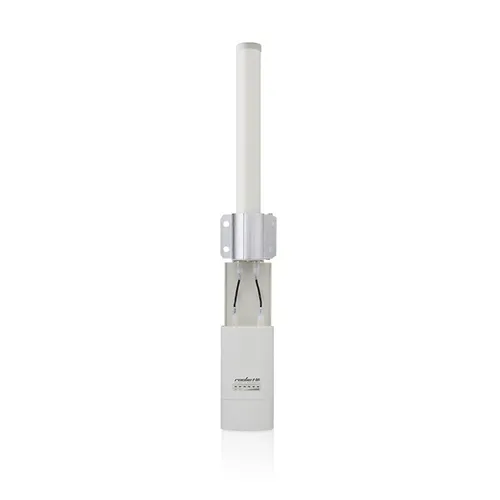

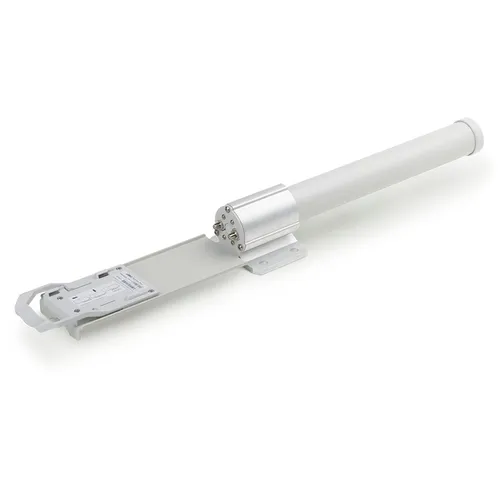

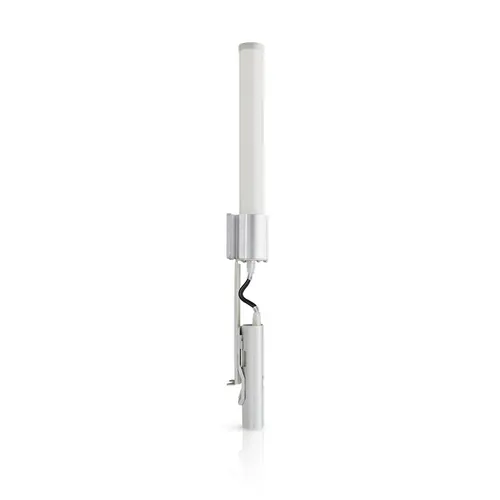

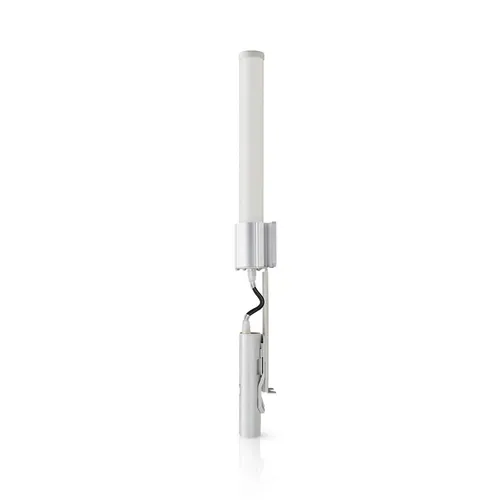

Každá anténa airMAX má zabudovaný držák Rocket, takže k instalaci Rocket BaseStation nejsou potřeba žádné nástroje.
Rocket M s Ubiquiti AirMax Omni Amo-5G10 může vytvořit výkonnou všesměrovou základnovou stanici s 360stupňovým pokrytím. Tento integrovaný systém poskytuje architektům počítačových sítí širokou škálu designových možností kombinujících flexibilitu a pohodlí. Anténní sada Amo-5G10 s rádiem Rocket M je ideální pro případy, kdy potřebujete pokrýt velkou oblast signálem a současně zachovat vysokou účinnost sítě.
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 5 GHz |
Barva | Bílá |
Certifikace | EN 302 326 DN2 |
Elektrická odchylka | 4° |
Frekvenční pásmo | 5 |
Hloubka | 90 |
Hmotnost | 680 |
Horizontální šířka | 360° |
Horizontálního šířka paprsku (5 GHz) | 12 |
Izolace křížové polarizace | >25 dB |
Kompatibilní se značkou | Ubiquiti |
Kód harmonizovaného systému | 85177100 |
Počet kusů v balení | 1 |
Polarizace | Dvojitá lineární, Duální polarizace, |
Použití | Venku |
Připevnění | Zeď |
Šířka | 582 |
Typ antény | Všesměrová, Sektorová anténa, |
Typ konektoru | 2x RP-SMA |
Typ MIMO | 2x2 |
Účel | Venkovní |
Úroveň zisku antény (max) | 10 |
Vertikální šířka paprsku (5 GHz) | 4 |
Voltage Standing Wave Ratio (VSWR) | 1,6:1 |
VSWR | 1.6:1 |
Výška | 65 |
Základní technické parametry | |
Rozměry (mm) | 582 × 90 × 65 |
Hmotnost | 0,68 kg |
Frekvenční pásmo | 5,45 - 5,85 GHz |
Zisk | 10 dBi |
Záření v rovině fasády | 12 ° |
Maximální VSWR | 1,6: 1 |
Nakloňte dolů | 4 ° |
Odolnost proti větru | 200 km / h |
Zatížení větrem | 71,17 N při 200 km / h |
Polarizace | Horizontální a vertikální (duální) |
Interpolarizační separace | 25 dB min. |
VYHLEDÁVÁNÍ | EN 302 326 DN2 |
Montážní příslušenství | Držák tyče, držák rádia RocketM a vodotěsné kabely pro připojení rádia |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 i Chain 1 na urządzeniu.
2. Wyrównaj uchwyty montażowe z tyłu obudowy z uchwytem kieszeni i przesuń w dół, aby zablokować ją na miejscu.
3. Przymocuj pozostałe końce kabli do złączy sygnałowych na antenie.
4. Włóż cztery śruby mocujące do głównego uchwytu wspornika anteny.
5. Przymocuj antenę do górnej części słupa.
a. Przesuń zacisk słupka na każdą parę śrub nośnych.
b. Zabezpiecz każdy zacisk za pomocą dwóch nakrętek ząbkowanych.
c. Dokręcić wszystkie nakrętki do około 25 N-m
