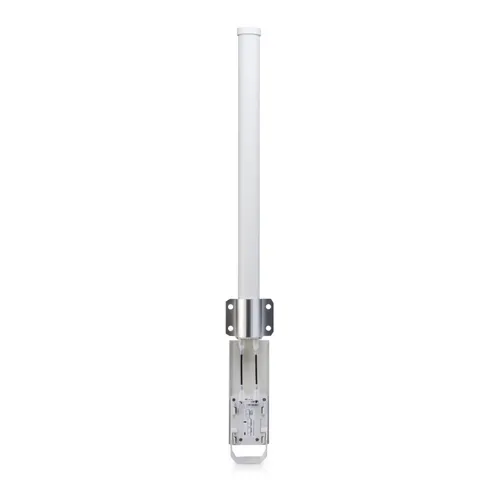

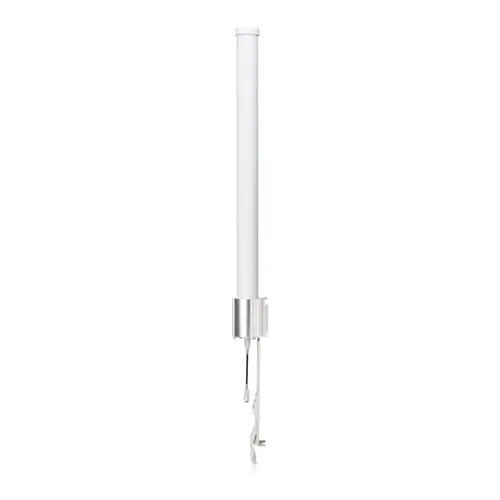

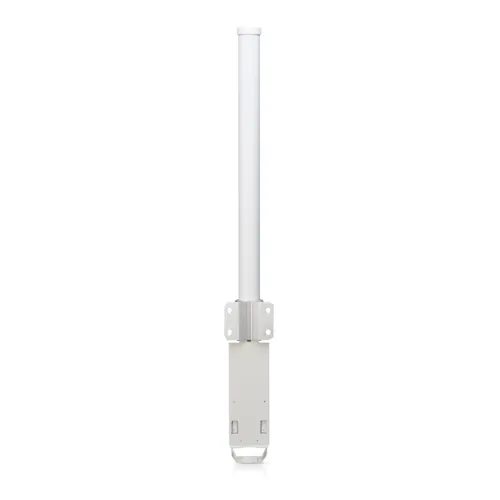

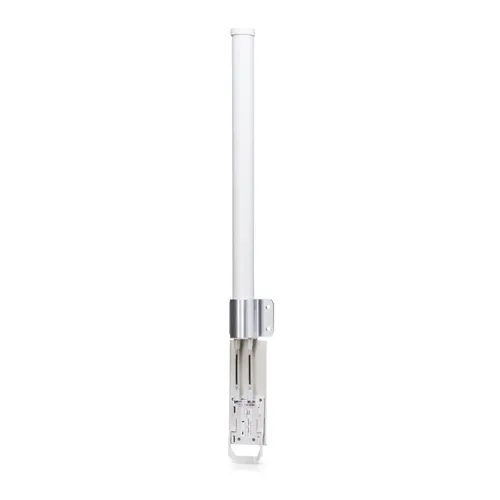

AirMaX Omni je všesměrová anténa (Carrier Class 2x2 Dual Polarity MIMO) se ziskem 13 dBi s duální vertikální a horizontální polarizací, která pracuje v pásmu 5 GHz. Anténa se bez problémů integruje s rádiem RocketM a vytváří výkonnou základnovou stanici s 360 ° pokrytím pro vysoký výkon sítě. Zařízení airMAX OMNI AMO-5G13 od společnosti Ubiquiti vám díky všesměrovému vyzařovacímu diagramu umožňuje postavit velmi efektivní a relativně levnou základnovou stanici.
Všechny produkty Ubiquiti M mají implementovaný systém airView, který poskytuje pokročilé funkce analýzy spektra, které operátorovi umožňují identifikovat hlukové podpisy a plánovat internetovou síť.
Anténa AMO-5G13 se vyznačuje všesměrovým vyzařováním signálu, jehož úroveň výkonu je všude stejná. Zařízení pracuje ve frekvenčním pásmu 5 GHz s maximálním ziskem 13 dBi.
Antény AirMAX® jsou určeny pro venkovní aplikace, proto se vyznačují odolnou konstrukcí odolnou vůči nepříznivým povětrnostním podmínkám.
Každá anténa airMAX® má zabudovaný držák Rocket ™, takže k instalaci základnové stanice nepotřebujeme žádné další nástroje.
| Funkce / filtry | |
| Energetický zisk | 10dBi - 20dBi |
| Frekvence antény | 5 GHz |
| Barva | Bílá |
| Certifikace | EN 302 326 DN2 |
| Elektrická odchylka | 2° |
| Frekvenční pásmo | 5 |
| Hloubka | 90 |
| Hmotnost | 820 |
| Horizontální šířka | 360° |
| Horizontálního šířka paprsku (5 GHz) | 7 |
| Izolace křížové polarizace | >25 dB |
| Kompatibilní se značkou | Ubiquiti |
| Kód harmonizovaného systému | 85177100 |
| Počet kusů v balení | 1 |
| Polarizace | Dvojitá lineární, Duální polarizace, |
| Použití | Venku |
| Připevnění | Zeď |
| Šířka | 799 |
| Typ antény | Všesměrová, Sektorová anténa, |
| Typ konektoru | 2x RP-SMA |
| Typ MIMO | 2x2 |
| Účel | Venkovní |
| Úroveň zisku antény (max) | 13 |
| Vertikální šířka paprsku (5 GHz) | 2 |
| Voltage Standing Wave Ratio (VSWR) | 1,5:1 |
| VSWR | 1.5:1 |
| Výška | 65 |
| Vlastnosti antény | |
| Modelka | AMO-5G13 |
| Rozměry (mm) | 799 X 90 X 65 |
| Hmotnost | 0,82 kg |
| Frekvenční pásmo | 5,45 - 5,85 GHz |
| Zisk | 13 dBi |
| Záření v rovině fasády | 7 ° |
| Max VSWR | 1,5: 1 |
| Nakloňte dolů | 2 ° |
| Odolnost proti větru | 125 mph |
| Zatížení větrem | 12 lb @ 100 mph |
| Polarizace | Vertikální a horizontální (duální) |
| Interpolarizační separace | 25 dB min. |
| VYHLEDÁVÁNÍ | EN 302 326 DN2 |
| Montážní příslušenství | Držák tyče, držák rádia RocketM, vodotěsné kabely pro připojení rádia |
| Datový list | Ke stažení |
| Instalační příručka | Ke stažení |
1. Przymocuj kable RF do złączy oznaczonych jako Chain 0 i Chain 1 na urządzeniu.
2. Wyrównaj uchwyty montażowe z tyłu urządzenia z uchwytami i przesuń urządzenie w dół, aby zablokować ją na miejscu.
3. Przymocuj pozostałe końce kabli radiowych do złączy RF na antenie.
4. Włóż cztery śruby do głównego wspornika montażowego anteny.
5. Przymocuj antenę do górnej części słupa.
a. Przesuń zacisk masztu na każdą parę śrub.
b. Zabezpiecz każdy zacisk słupowy dwoma ząbkowanymi nakrętkami.
c. Dokręcić wszystkie nakrętki do około 25 N-m
Anténa pracuje ve frekvenčním pásmu 5 GHz.
Typ konektoru je 2 x RP-SMA
