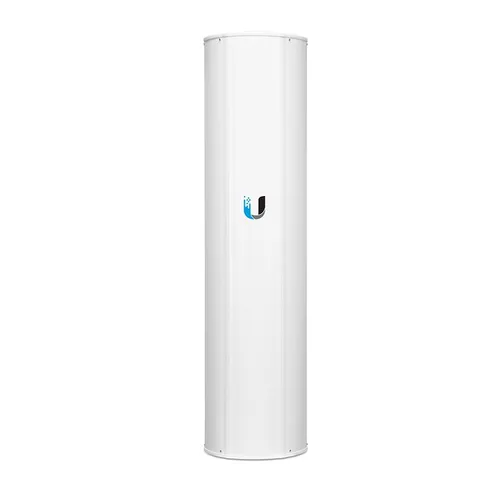

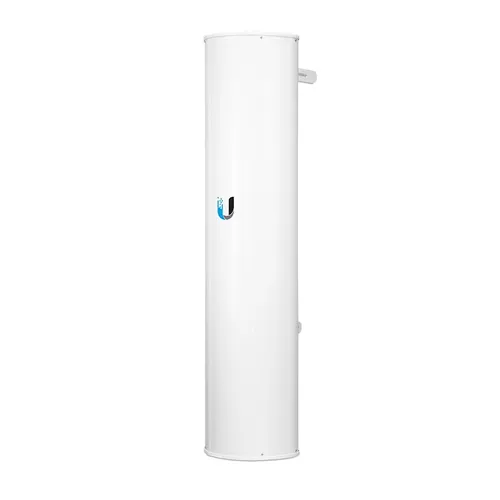

Ubiquiti AP-5AC-90-HD | Sektorová anténa | airPRISM, 5GHz, 22dBi

CZ
Sektorová anténa airPrism od společnosti Ubiquiti Networks je inovativní sektorová anténa fungující jako point-to-multipoint (PTMP). Zařízení pracuje ve frekvenčním pásmu 5 GHz a nabízí stabilní přenos. V představené sektorové anténě airPrism se výrobce postaral o zlepšení izolace šumu. Na anténu lze nainstalovat tři rádia a každé rádio vysílá a přijímá nezávisle v rámci odpovídající šířky paprsku 30 °.
V oblastech s vysokou hustotou poskytuje hluk a interference bez rušivých vlivů vícebodové sítě s vysokou propustností a vynikajícím výkonem paprsku.
Připevnění tří zařízení Rocket 5 AC Prism na jednu anténu airPrism zvyšuje propustnost a snižuje stopu věže, což výrazně snižuje náklady na instalaci.

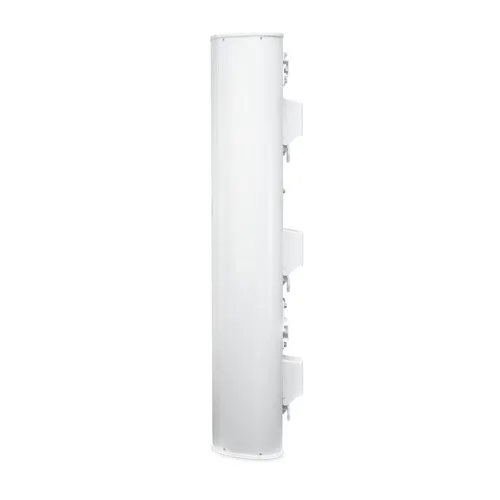

Antény airPrism a zařízení Rocket 5 AC jsou navrženy tak, aby dokonale spolupracovaly. Každý model sektorové antény airPrism od UBNT je vybaven třemi integrovanými držáky pro montáž zařízení Prism, takže instalace nevyžaduje žádné speciální nástroje. Po namontování tří zařízení Rocket 5 AC Prism stačí namontovat celé zařízení v pracovní oblasti PTMP link.

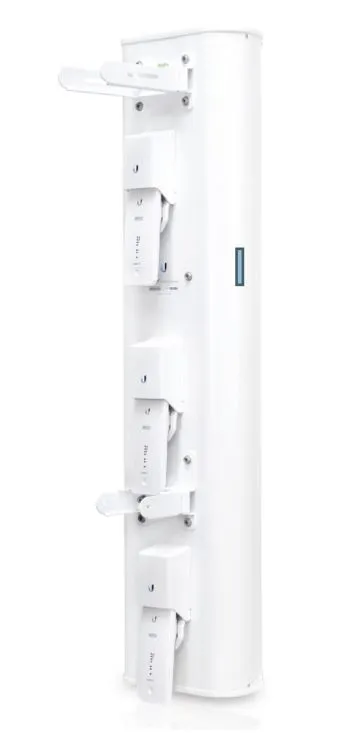

Tři AC radiostanice Prism Rocket 5, které jsou instalovány nahoře, uprostřed a dole na anténě, nezávisle vysílají a přijímají v rámci své příslušné 30 ° šířky paprsku. Grafické schéma dosahu každého paprsku
Funkce / filtry | |
Energetický zisk | 21dBi - 30dBi |
Frekvence antény | 5 GHz |
Barva | Bílá |
Certifikace | CE, FCC, IC |
Elektrická odchylka | 2° |
Frekvenční pásmo | 5.15 - 5.85 |
Hloubka | 201,5 |
Hmotnost | 13,1 |
Horizontální šířka | 60° |
Izolace | 30 |
Izolace křížové polarizace | >30 dB |
Kompatibilní se značkou | Ubiquiti |
Kód harmonizovaného systému | 85177100 |
Maximální možná rychlost větru | 200 |
Počet kusů v balení | 1 |
Polarizace | Dvojitá lineární, Duální polarizace, |
Použití | Venku |
Šířka | 322,6 |
Šířka svislého paprsku | 30 |
Šířka vodorovného paprsku | 30 |
Typ anténního konektoru | RP-SMA |
Typ antény | Sektorová, Sektorová anténa, |
Typ konektoru | 6x RP-SMA |
Účel | Venkovní |
Úroveň zisku antény (max) | 22 |
Vertikální šířka | 60° |
Voltage Standing Wave Ratio (VSWR) | 1,75:1 |
VSWR | 1.75:1 |
Výška | 1300 |
Základní technické parametry | |
Rozměry | 322,6 mm × 201,5 mm × 1300 mm |
Hmotnost | 13,1 kg |
Pracovní frekvence | 5,15 GHz - 5,85 GHz |
Zisk | 22 dBi |
Šířka vodorovného paprsku | 3 x 30 ° (6 dB) |
Svislá šířka paprsku | 3 x 30 ° (6 dB) |
VSWR max | 1,75: 1 |
Polarizace | Dvojité, lineární |
Interpolarizační separace | Min. 30 dB |
Rozhraní | (6) RP-SMA konektory (vodotěsné) |
Kompatibilní rádiová zařízení | Rocket 5 AC Prism, model R5AC-PRISM |
Rychlost poryvu větru | 534 N při 200 km / h |
Odolnost proti větru | 200 km / h |
Shromáždění | Součástí dodávky je univerzální držák stožáru, montážní konzoly Rocket a kabely RP-SMA |
VYHLEDÁVÁNÍ | EN 302 326 DN2 |
Certifikáty | CE, FCC, IC |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
1. Naciśnij na pokrywę portu urządzenia Rocket i wysuń ją.
2. Podłącz kabel Ethernet do portu LAN.
3. Załóż pokrywę portu.
4. Przymocuj urządzenie do uchwytu montażowego:
a. Wyrównaj uchwyty montażowe z tyłu urządzenia z czterema gniazdami montażowymi na uchwycie.
b. Przesuń urządzenie do dołu, aż zostanie zablokowane na swoim miejscu.
5. Przymocuj końce kabli radiowych do złączy RF w następującej kombinacji: V do Chain 1 i H do Chain 0.
6. Wsuń osłonę ochronną nad urządzenie Rocket, aż zostanie ona zablokowana.
7. Powtórz kroki 1-6 dla pozostałych dwóch radioodbiorników.
8. Przymocuj uchwyty U-Brackets do anteny:
a. Zamocuj wspornik U-Bracket do górnej płyty montażowej anteny za pomocą dwóch śrub sześciokątnych z podkładkami.
b. Przymocuj drugi wspornik U-Bracket do dolnej płyty montażowej anteny za pomocą dwóch śrub
9. Włóż po dwie śruby nośne do każdego wspornika.
10. Przymocuj wspornik do każdego wspornika U-Bracket za pomocą dwóch śrub sześciokątnych z podkładkami. Dokręcaj tylko ręcznie.
11. Przymocuj zestaw montażowy do słupa:
a. Przesuń otwory każdego zacisku słupa na każdą parę śrub.
b. Umieść po jednej nakrętce na każdej śrubie nośnej.
c. Zabezpiecz każdą nakrętkę za pomocą jednej nakrętki sześciokątnej.
12. Antena posiada przechylenie elektryczne 2°. W celu dalszej regulacji kąta nachylenia:
a. Poluzuj cztery śruby sześciokątne na wspornikach i nakrętki na górnym zacisku.
b. Przesuń antenę na żądany kąt nachylenia.
c. Dokręć wszystkie śruby do 25 N-m i wszystkie nakrętki do 50 N-m lub mniej, aby uniknąć odkształcenia słupa.
Frekvence antény je 5 GHz.
Zisk antény je 22 dBi.
