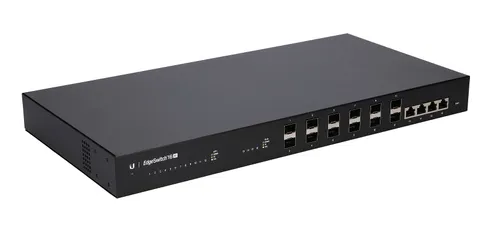

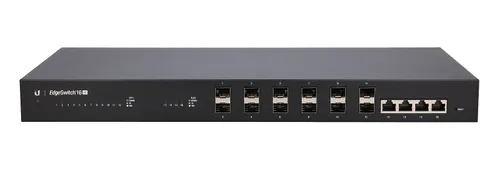

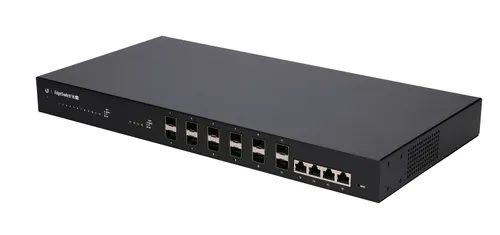

Ubiquiti ES-16-XG | Switch | EdgeMAX EdgeSwitch 12x SFP+, 4x RJ45 10Gb/s, Řízený, Agregační

CZ
EdgeSwitch je vybaven 12 porty SFP + a 4 porty RJ45 10GBASE-T, které efektivně doručují a agregují data rychlostí 10 Gb / s.
EdgeSwitch nabízí možnost předávat data a současně zpracovávat provoz na všech portech rychlostí linky a bez ztráty paketů. EdgeSwitch podporuje celkovou neblokující šířku pásma až 160 Gb / s.
EdgeSwitch používá výkonný operační systém, který poskytuje pokročilé přepínací funkce včetně značení VLAN a agregace odkazů a omezené funkce vrstvy 3 včetně statického směrování a funkce serveru DHCP.
Konfigurační rozhraní EdgeSwitch je navrženo s ohledem na správu, což umožňuje správcům konfigurovat a sledovat přepínací funkce v grafickém rozhraní. Pro pokročilé uživatele je funkce příkazového příkazu (CLI) dostupná přes sériový port konzoly, telnet a SSH.
Funkce / filtry | |
LAN standard | Gigabit Ethernet 10/100/1000 Mb/s, 10 Gigabit Ethernet, |
Počet portů LAN | 12x [10G (SFP+)] , 4x [1/10G (RJ45)] , |
Access Control List (ACL) | Ano |
Agregace spojení | Ano |
Autentizace | Guest VLAN, Autentizace podle portu |
Barva | Černá |
Broadcast storm control | Ano |
Certifikace | ETSI300-019-1.4 CE, FCC, IC |
DHCP vlastnosti | DHCP server, DHCP snooping |
Doporučená provozní relativní vlhkost | 5 - 95 |
Filtrování MAC adres | Ano |
Formát | 1U |
Frekvence vstupního střídavého napětí | 50/60 |
Funkce virtuální sítě LAN | Private VLAN, Tagged VLAN, Voice VLAN |
Hloubka | 221 |
Hmotnost | 2,62 |
IGMP pozorování | Ano |
Instalace do racku | Ano |
Kapacita přepínání | 320 |
Konzolový port | RJ-45 |
Kód harmonizovaného systému | 85176990 |
LED indikátory | Aktivita, Připojení, Rychlost |
Maximální spotřeba energie | 36 |
Napájecí zdroj v ceně | Ano |
Ochrana heslem | Ano |
Plně duplexní režim | Ano |
Počet front | 8 |
Počet instalovaných modulů SFP+ | 12 |
Počet portů gigabitového Ethernetu | 4 |
Počet přepínaných ethernetových portů RJ-45 | 4 |
Počet VLANs | 4093 |
Podpora 10G | Ano |
Podpora kontroly toku | Ano |
Podpora napájení po Ethernetu (PoE) | Ne |
Podpora pro Jumbo Frames | Ano |
Podpora pro multicast | Ano |
Podpora VLAN | Ano |
Poloduplex | Ano |
Protokol větvícího se stromu (STP) | Ano |
Protokoly pro management | SNMP v1/v2/v3, Telnet |
Provozní rozsah teplot (T-T) | -5 - 40 |
Přenosová rychlost sítě Ethernet | 10,100,1000,10000 |
QoS | Ano |
Rychlost přetáčení | 238,1 |
Řízení | CLI - Command Line Interface, Prostřednictvím webového prohlížeče, |
Síťové standardy | IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ac, IEEE 802.3ak, IEEE 802.3an, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z |
Správa prostřednictvím webového rozhraní | Ano |
Statické směrování | Ano |
Stejnosměrné vstupní napětí | 16 - 25 |
Šifrování/zabezpečení | SSH-1.5, SSH-2, SSL/TLS |
Šířka | 443 |
Tabulka MAC adres | 16384 |
Technologie kabeláže Ethernetu - měď | 10BASE-T, 10BASE-TX, 100BASE-TX, 1000BASE-T |
Typ autentizace | IEEE 802.1x, RADIUS |
Typ krytu | Rack (1U), Desktop, |
Typ přepínače | Řízený |
Typy přepínaných ethernetových portů RJ-45 | Gigabit Ethernet (10/100/1000) |
Vrstva přepínání | 2, 3, |
Vstupní střídavé napětí | 100 - 240 |
Výpis událostí systému | Ano |
Výška | 43 |
Zrcadlení portů | Ano |
Základní technické parametry | |
Rozměry | 443 mm × 221 mm × 43 mm (17,44 ”× 8,70” × 1,69 ”) |

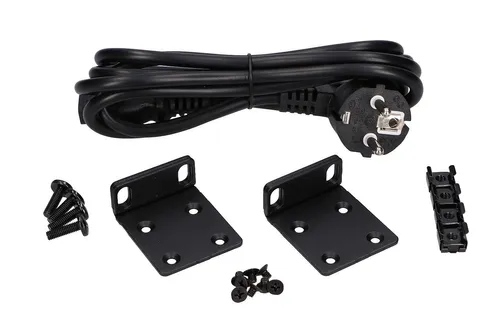

Hmotnost s montážními konzolami | 2,71 kg (5,97 lb) |
Hmotnost bez montážních konzol | 2,62 kg (5,78 lb) |
Celková přenosová rychlost bez blokování linky | 160 Gb / s |
Maximální spotřeba energie | 36 W (nezahrnuje modul SFP / SFP +) |
Metoda napájení | AC 100-240 V AC / 50-60 Hz, univerzální vstup DC 56 W, 25 až 16 V, s 2,5 mm DC napájecí inline konektor |
Zdroj napájení | AC / DC, interní, 56 W DC |
Podporovaný rozsah napětí | 100 až 240 V stř 25 až 16 V DC |
Instalace do stojanu | Ano, 1U vysoká |
Síťová rozhraní | 12 x 1/10 Gb / s SFP + Ethernet 4 x porty Ethernet 1/10 Gb / s RJ45 |

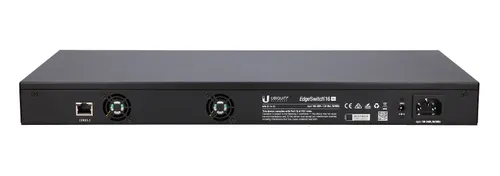

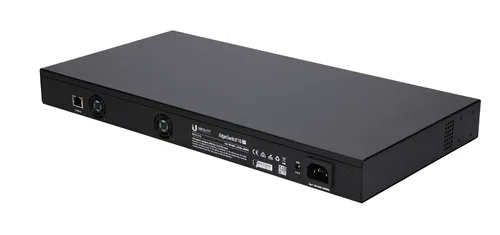

Rozhraní pro správu | 1 x RJ45 sériový port, In-Band Ethernet |
ESD / EMP ochrana | Vzduch ± 24 kV, kontakt ± 24 kV |
Šok a vibrace | Standardní ETSI300-019-1.4 |
Pracovní teplota | -5 ° C až 40 ° C |
Pracovní vlhkost | 5% až 95% |
Certifikáty | CE, FCC, IC |
Software | Ke stažení |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
1. Usuń zaślepkę ochronną pokrywającą port SFP+.
2. Podłącz odpowiedni moduł światłowodowy do portu SFP+.
3. Podłącz kabel światłowodowy do modułu światłowodowego. Następnie podłącz drugi koniec kabla do innego urządzenia światłowodowego.
4. Powtórz kroki 1-3, aby podłączyć dodatkowe porty SFP+.
Celková přenosová rychlost bez blokování linky je 160 Gbps.
Rozsah provozních teplot zařízení je od -5 ° C do 40 ° C.
