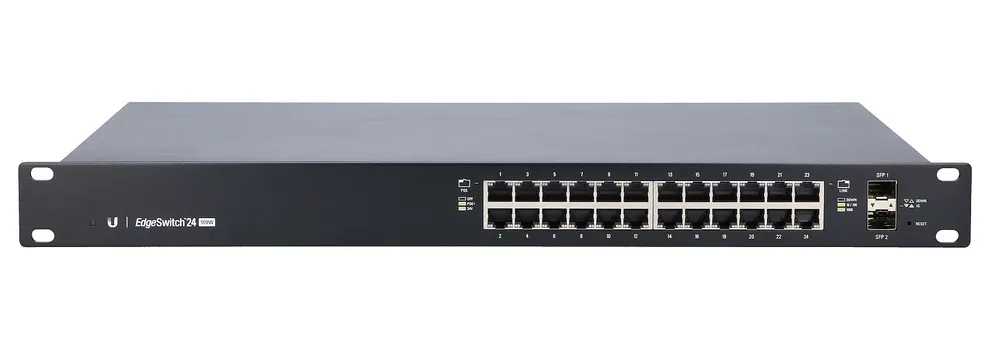

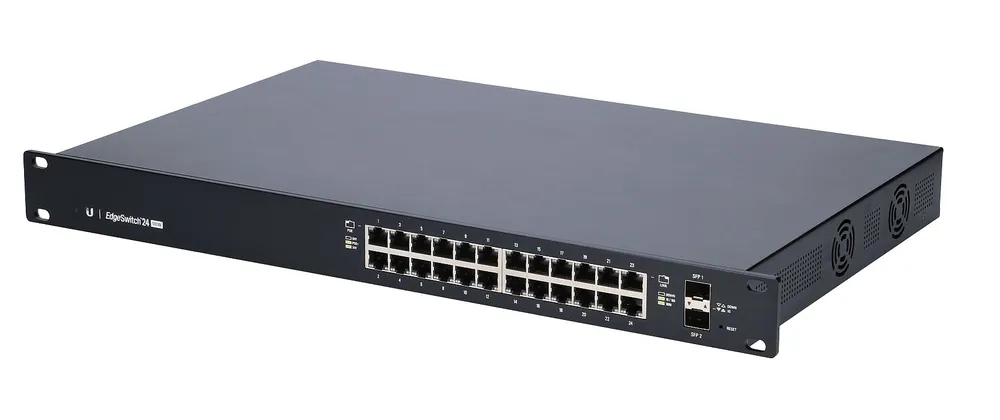

Ubiquiti ES-24-500W | Switch | EdgeMAX EdgeSwitch, 24x RJ45 1000Mb/s PoE+, 2x SFP, 500W

CZ
EdgeSwitch® je k dispozici s 24 gigabitovými porty RJ45 a poskytuje solidní výkon a vysokorychlostní přenos dat, zejména pro rostoucí sítě. Zařízení zpracovává provoz na všech portech současně rychlostí lineárního připojení bez ztráty paketů. Celková neblokující propustnost pro 24portové modely bez ventilátorů je až 26 Gb / s.
Přepínače řady EdgeSwitch nabízejí bohatou sadu pokročilých přepínacích funkcí a protokolů vrstvy 2 i směrovacích schopností vrstvy 3.
Přepínače ze série EdgeSwitch jsou vybaveny porty pro připojení optickými vlákny, v modelech s 24 porty nabízejí dva porty SFP propustnost až 1 Gb / s.
EdgeSwitch je navržen pro pohodlnou správu a umožňuje správcům konfigurovat a sledovat funkce nabízené v grafickém uživatelském rozhraní. Pro pokročilé uživatele je k dispozici standardní rozhraní příkazového řádku (CLI) prostřednictvím portu sériové konzoly, sítí telnet a SSH.
Funkce / filtry | |
LAN standard | Gigabit Ethernet 10/100/1000 Mb/s |
Počet portů LAN | 24x [10/100/1000M (RJ45)] , 2x [1G (SFP)] , |
Počet portů PoE | 24x [802.3af/at (1G)] |
Access Control List (ACL) | Ano |
Agregace spojení | Ano |
Autentizace | Guest VLAN, Autentizace podle portu |
Auto-sensing | Ano |
Barva | Černá |
Broadcast storm control | Ano |
Certifikace | ETSI300-019-1.4 CE, FCC, IC |
DHCP vlastnosti | DHCP server, DHCP snooping |
Doporučená provozní relativní vlhkost | 5 - 95 |
Filtrování MAC adres | Ano |
Formát | 1U |
Frekvence vstupního střídavého napětí | 50 - 60 |
Funkce virtuální sítě LAN | Private VLAN, Tagged VLAN, Voice VLAN |
Hloubka | 285,4 |
Hmotnost | 4,8 |
IGMP pozorování | Ano |
Instalace do racku | Ano |
Kapacita přepínání | 52 |
Konfigurace nastavení lokace (CLI) | Ano |
Konzolový port | RJ-45 |
Kód harmonizovaného systému | 85176990 |
LED indikátory | Aktivita, Připojení, PoE, Rychlost |
Maximální spotřeba energie | 500 |
Napájecí zdroj v ceně | Ano |
Plně duplexní režim | Ano |
Počet front | 8 |
Počet instalovaných modulů SFP | 2 |
Počet portů gigabitového Ethernetu | 24 |
Počet přepínaných ethernetových portů RJ-45 | 24 |
Počet VLANs | 4093 |
Podpora 10G | Ne |
Podpora kontroly toku | Ano |
Podpora napájení po Ethernetu (PoE) | Ano |
Podpora pro Jumbo Frames | Ano |
Podpora pro multicast | Ano |
Podpora VLAN | Ano |
Podporovaný typ PoE (Power over Ethernet) | Active PoE, Passive PoE |
Poloduplex | Ano |
Protokol větvícího se stromu (STP) | Ano |
Protokoly pro management | SNMP v1/v2/v3, Telnet |
Provozní rozsah teplot (T-T) | -5 - 40 |
Přenosová rychlost sítě Ethernet | 10,100,1000 |
Přepínač vrstev | L2/L3 |
QoS | Ano |
Rychlost přetáčení | 38,69 |
Řízení | CLI - Command Line Interface, Prostřednictvím webového prohlížeče, |
Síťové standardy | IEEE 802.1D, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z |
Správa prostřednictvím webového rozhraní | Ano |
Statické směrování | Ano |
Šířka | 485 |
Technologie kabeláže Ethernetu - měď | 10BASE-T, 100BASE-TX, 1000BASE-T |
Typ autentizace | IEEE 802.1x, RADIUS |
Typ krytu | Rack (1U), Desktop, |
Typ přepínače | Řízený |
Typy přepínaných ethernetových portů RJ-45 | Gigabit Ethernet (10/100/1000) |
Vrstva přepínání | 2, 3, |
Vstupní střídavé napětí | 100 - 240 |
Výkon (W) | 500 |
Výkon na port pro PoE (Power over Ethernet | 34,2 |
Výpis událostí systému | Ano |
Výška | 43,7 |
Zrcadlení portů | Ano |
Základní technické parametry | |
Rozměry | 485 mm × 43,7 mm × 285,4 mm (19,09 ”× 1,72” × 11,24 ”) |
Hmotnost | 4,8 kg (10,6 lb) |
Celková přenosová rychlost bez blokování linky | 26 Gb / s |
Spotřeba energie | 500 wattů |
Metoda napájení | 100-240 V AC / 50-60 Hz, univerzální vstup |
Napájení | AC / DC, interní, 500 W DC |
Síťová rozhraní | 24 x porty Ethernet 10/100/1000 Mb / s RJ45 Ethernet 2 x 1 Gb / s porty Ethernet SFP |

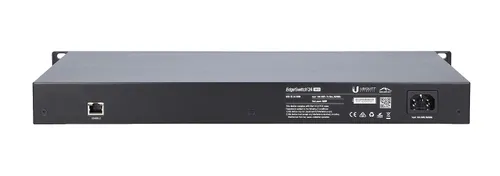

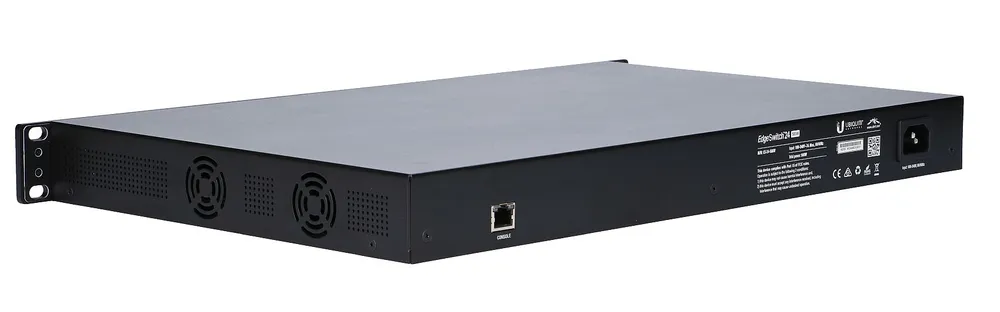

Rozhraní pro správu | 1 x RJ45 sériový port, ethernetové I / O pásmo |
Instalace do regálové skříně | Ano, 1U vysoká |
ESD / EMP ochrana | Vzduch ± 24 kV, kontakt ± 24 kV |
Šok a vibrace | Standard ETSI300-019-1,4 |
Pracovní teplota | -5 ° C až 40 ° C |
Pracovní vlhkost | 5% až 95% |
Certifikáty | CE, FCC, IC |
PoE a port | |
PoE rozhraní | PoE + IEEE 802.3af / at (piny 1, 2+; 3, 6-) 24 V DC pasivní PoE (piny 4, 5+; 7, 8-) |
Maximální výkon PoE + na port přes PSE | 34,2 W. |
Rozsah napětí v režimu 802.3at | 50-57 V |
Maximální pasivní výkon PoE na port | 17 W. |
24V pasivní rozsah napětí PoE | 20-27 V |
Software | Ke stažení |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
EdgeSwitch jest domyślnie ustawiony na DHCP, więc będzie próbował automatycznie uzyskać adres IP.
Jeśli to się nie powiedzie, będzie on używał domyślnego rezerwowego adresu IP, 192.168.1.2
Należy zastosować jedną z poniższych metod:
- Skonfigurować serwer DHCP w taki sposób, aby podawał konkretny adres IP do EdgeSwitch na podstawie adresu MAC.
- Pozwolić EdgeSwitch uzyskać adres IP i sprawdzić serwer DHCP. Sprawdź, który adres IP został przydzielony.
1. Uruchom przeglądarkę internetową. Wpisz odpowiedni adres IP w polu adresowym. Naciśnij Enter.
2. Pojawi się ekran logowania. Wprowadź Ubnt w polu nazwa użytkownika i w polu hasła. Kliknij przycisk Sign In.
3. Wyświetli się interfejs konfiguracyjny EdgeSwitch. W razie potrzeby można dostosować dodatkowe ustawienia.
Więcej informacji na temat konfiguracji PoE można znaleźć w dokumentacji EdgeSwitch, która jest dostępna pod adresem: www.ubnt.com/download/edgemax
Počet portů PoE je 24 x 802.3af / at (1G).
Rozsah provozních teplot zařízení je -5 ° C až 40 ° C
