CZ

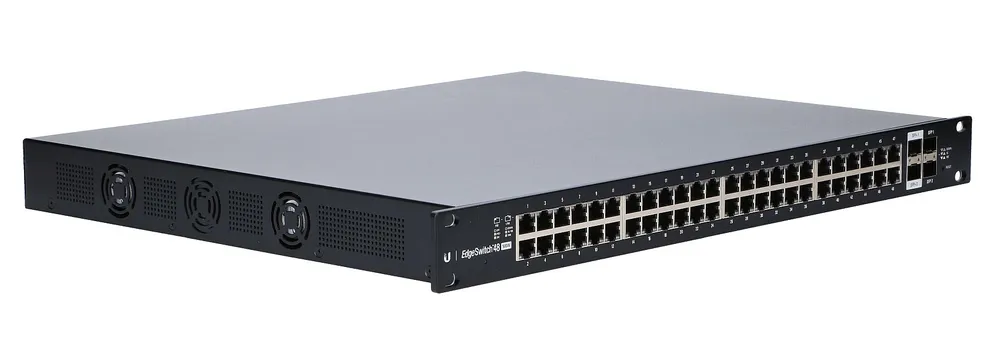

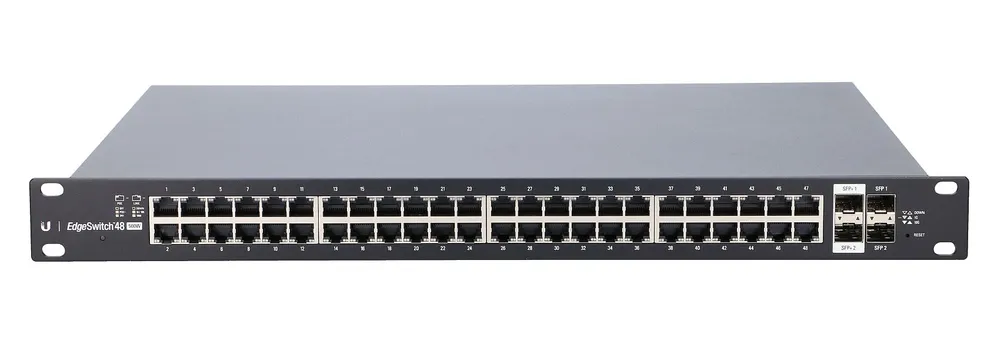

EdgeSwitch nabízí možnost předávání a zpracování provozu na všech portech současně bez ztráty paketů. Modely se 48 porty zvládnou celkovou propustnost až 70 Gb / s bez blokování.
Přepínače řady EdgeSwitch nabízejí bohatou sadu pokročilých funkcí přepínání a protokolů vrstvy 2 i směrování vrstvy 3.
Dva porty SFP podporují spojení s šířkou pásma až 1 Gb / s. Každý 48portový model obsahuje dva porty SFP + pro připojení až 10 Gb / s.
EdgeSwitch® je vybaven funkcí IEEE 802.3af / at auto-sensing a 24 V pasivního PoE pro napájení více zařízení v síti.
Komplexní uživatelské rozhraní se snadno naučí a umožňuje správcům konfigurovat a sledovat funkce v grafickém rozhraní. Pro pokročilé uživatele je k dispozici rozhraní příkazového řádku (CLI) přes telnet a SSH.
Funkce / filtry | |
LAN standard | Gigabit Ethernet 10/100/1000 Mb/s |
Počet portů LAN | 48x [10/100/1000M (RJ45)] , 2x [1G (SFP)] , 2x [10G (SFP+)] , |
Počet portů PoE | 48x [802.3af/at (1G)] |
Access Control List (ACL) | Ano |
Agregace spojení | Ano |
Barva | Černá |
Broadcast storm control | Ano |
Certifikace | CE, FCC, IC |
DHCP vlastnosti | DHCP server, DHCP snooping |
Doporučená provozní relativní vlhkost | 5 - 95 |
Filtrování MAC adres | Ano |
Formát | 1U |
Frekvence vstupního střídavého napětí | 50 - 60 |
Funkce virtuální sítě LAN | Voice VLAN, Port-based VLAN |
Hloubka | 347,6 |
Hmotnost | 5,3 |
IGMP pozorování | Ano |
Instalace do racku | Ano |
Kapacita přepínání | 140 |
Konzolový port | RJ-45 |
Kód harmonizovaného systému | 85176990 |
LED indikátory | Aktivita, Připojení, PoE |
Počet front | 8 |
Počet portů gigabitového Ethernetu | 48 |
Počet přepínaných ethernetových portů RJ-45 | 48 |
Počet slotů modulu SFP+ | 2 |
Počet slotů SFP modulu | 2 |
Počet VLANs | 4093 |
Podpora 10G | Ano |
Podpora kontroly toku | Ano |
Podpora napájení po Ethernetu (PoE) | Ano |
Podpora pro Jumbo Frames | Ano |
Podpora pro multicast | Ano |
Podpora VLAN | Ano |
Pravidla ACL | 10 |
Protokol větvícího se stromu (STP) | Ano |
Protokoly pro management | SNMP v1, v2, v3 |
Provozní rozsah teplot (T-T) | -5 - 40 |
Přepínač vrstev | L2/L3 |
QoS | Ano |
Rychlost přetáčení | 104,16 |
Řízení | CLI - Command Line Interface, Prostřednictvím webového prohlížeče, |
Síťové standardy | IEEE 802.1D, IEEE 802.1Q, IEEE 802.1ab, IEEE 802.1p, IEEE 802.1s, IEEE 802.1w, IEEE 802.1x, IEEE 802.3, IEEE 802.3ab, IEEE 802.3ac, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x |
Spotřeba elektrické energie | 500 |
Správa prostřednictvím webového rozhraní | Ano |
Šířka | 485 |
Tabulka MAC adres | 16384 |
Technologie kabeláže Ethernetu - měď | 10BASE-T, 100BASE-TX, 1000BASE-T |
Typ krytu | Rack (1U), Desktop, |
Typ přepínače | Řízený |
Typy přepínaných ethernetových portů RJ-45 | Gigabit Ethernet (10/100/1000) |
Vrstva přepínání | 3, 2, |
Vstupní střídavé napětí | 100 - 240 |
Výkon (W) | 500 |
Výška | 44,5 |
Zrcadlení portů | Ano |
Základní technické parametry | |
Rozměry | 485 mm × 43,7 mm × 374,6 mm (19,09 ”× 1,72” × 14,75 ”) |
Hmotnost | 6,1 kg (13,5 lb) |
Celková přenosová rychlost bez blokování linky | 70 Gb / s |
Spotřeba energie | 500 wattů |
Metoda napájení | 100-240 V AC / 50-60 Hz, univerzální vstup |
Napájení | AC / DC, interní, 500 W DC |
Síťová rozhraní | 48 x porty Ethernet 10/100/1000 Mbps RJ45 Ethernet 2 x 1/10 Gb / s SFP + Ethernet 2 x 1 Gb / s porty Ethernet SFP |
Rozhraní pro správu | 1 x RJ45 sériový port mimo pásmo, vestavěný Ethernet |
Instalace do regálové skříně | Ano, 1U vysoká |
ESD / EMP ochrana | Vzduch ± 24 kV, kontakt ± 24 kV |
Šok a vibrace | Standard ETSI300-019-1,4 |
Pracovní teplota | -5 "do 40" |
Pracovní vlhkost | 5% až 95% |
Certifikáty | CE, FCC, IC |
PoE a port | |
PoE rozhraní | PoE + IEEE 802.3af / at (1, 2+, 3, 6kolíkový) 24 V DC pasivní PoE (piny 4, 5+; 7, 8-) |
Maximální výkon PoE + na port přes PSE | 34,2 W. |
Rozsah napětí, režim 802.3at | 50-57 V |
Maximální pasivní výkon PoE na port | 17 W. |
24V pasivní rozsah napětí PoE | 20-27 V |
Software | Ke stažení |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
Ustawienia PoE dla portów 1-48 są domyślnie ustawione na PoE+, więc urządzenia 802.3af/at mogą być podłączane i automatycznie odbierać PoE.
Przed uruchomieniem 24 V pasywnego PoE upewnij się, czy podłączone urządzenie obsługuje PoE i ma napięcie zasilające.
1. Przejdź do ekranu Dashboard.
2. Dla portu Ethernet, który chcesz skonfigurować, kliknij przycisk PoE z menu rozwijanego.
3. Wybierz odpowiedni tryb pracy: wyłączony, 24 V lub PoE+.
Zařízení je vybaveno 48 x [802.3af / at (1G)] porty PoE.
Standardní síť LAN na gigabitový Ethernet 10/100/1000 Mb / s.
