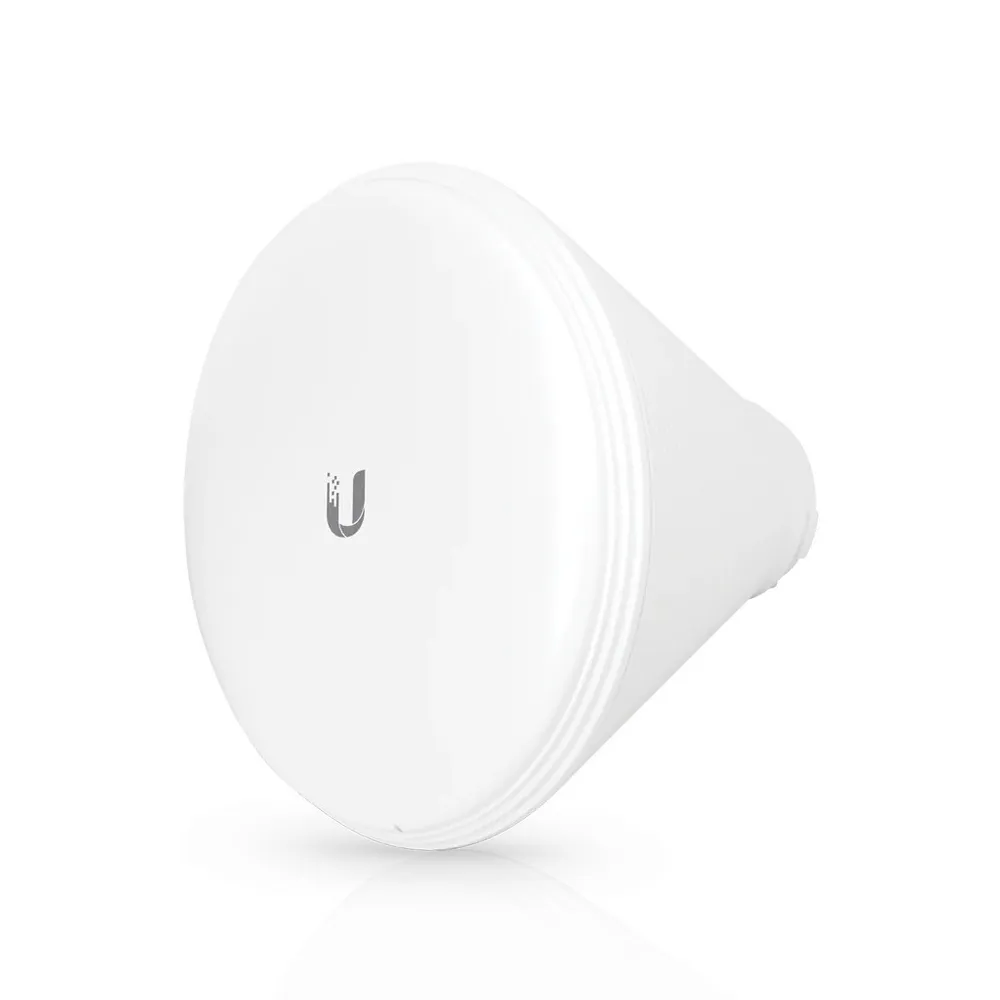

Ubiquiti HORN-5-30 | Sektorová anténa | airMAX Horn, 5GHz, 30 stupňů





Při různých šířkách paprsku jsou izolační antény vzájemně zaměnitelné a vyznačují se vysoce výkonnými vzory paprsků pro širší škálu aplikací a při použití s rádii airFiber LTU a airMAX poskytují vynikající výkon bez ztráty zisku.
Verze 30 ° a 45 ° nabízejí průlomové možnosti škálovatelnosti bezdrátových systémů. Unikátní výkon paprsku a skvělé charakteristiky umístění souřadnic zaručují vyšší hustotu sektoru ve srovnání s tradičními sektorovými technologiemi. Klaksonová anténa zajišťuje komunikaci na frekvenci 5 GHz.
Klaksonové antény jsou kompatibilní s následujícími zařízeními:
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 5 GHz |
Typ antény | Horn |
Barva | Bílá |
Frekvenční pásmo | 5.15 ? 5.85 |
Horizontální šířka | 30° |
Izolace křížové polarizace | 17 dB |
Kompatibilní se značkou | Ubiquiti |
Počet kusů v balení | 1 |
Polarizace | Dvojitá lineární |
Použití | Venku |
Šířka svislého paprsku | 30 |
Úroveň zisku antény (max) | 19 |
Vertikální šířka | 30° |
VSWR | 1.7:1 |
Základní technické parametry | |
Rozměry (mm) | 221,4 × 221,4 × 221,4 × 184,2 |
Hmotnost | 1,1 kg |
frekvenční rozsah | 5,15 - 5,85 GHz |
Kompatibilní rozhlasové stanice | IsoStation / PrismStation / airFiber AF-LTU |
Posílení | 19 dBi |
Šířka paprsku HPOL | 30 ° |
Šířka paprsku VPOL | 30 ° |
Výška paprsku | 30 ° |
Polarizace | Dual-Lineární (dwuliniowa) |
Křížová izolace | 17 dB |
Maximální VSWR | 2: 1 |
Zatížení větrem (na PrismStation) | 56 N při 200 km / h |
Odolnost proti větru | 200 km / h |
Datový list | Ke stažení |
Rychlý návod | Ke stažení |
1. W przypadku demontażu anteny tubowej, by dokonać wymiany na inny model, należy najpierw obrócić antenę w kierunku przeciwnym do ruchu wskazówek zegara, naciskając jednocześnie przycisk zwalniający.
2. Aby umiejscowić antenę tubową, ustaw strzałkę na antenie w linii prostej z przyciskiem zwalniającym.
3. Wciśnij antenę i obracaj ją zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie.
Pracovní frekvence antény je 5 GHz.
Polarizace je dvojitá, lineární.
