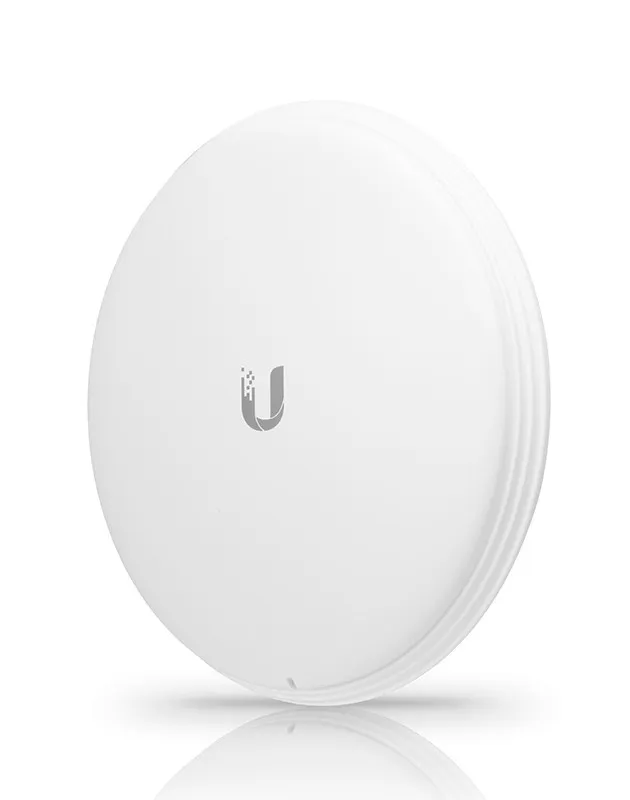

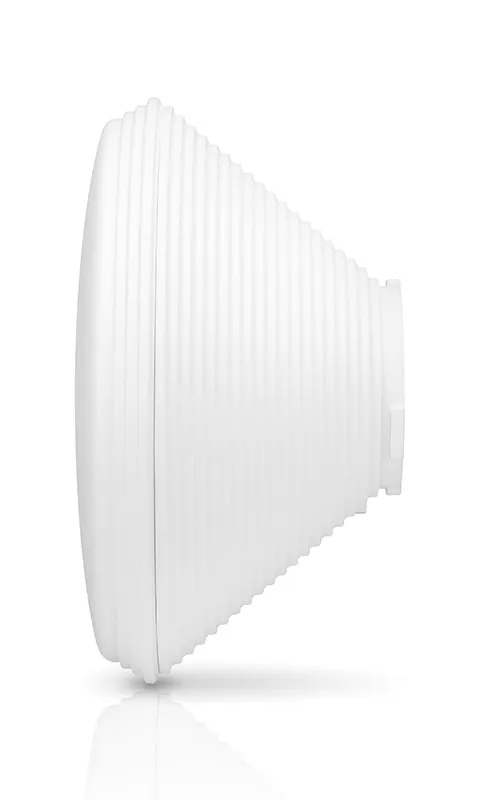

Ubiquiti HORN-5-45 | Sektorová anténa | airMAX Horn, 5GHz, 45 stupňů



Izolační antény jsou zaměnitelné a mají vysokou účinnost toku paprsku, takže jsou ideální pro různé náročné aplikace. V kombinaci se zařízeními PrismStation 5AC nebo airFiber LTU je možné získat maximální zisk z nejmenší stopy.
45 ° sektorová anténa Ubiquiti airMax nabízí průlomové možnosti škálovatelnosti bezdrátových systémů. Unikátní účinnost paprsku a vynikající vlastnosti kolokace umožňují vyšší hustotu sektoru ve srovnání s tradiční sektorovou technologií.
Sektorovou anténu airMax lze použít s následujícími zařízeními:
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 5 GHz |
Typ antény | Horn |
Barva | Bílá |
Frekvenční pásmo | 5.15 ? 5.85 |
Horizontální šířka | 45° |
Izolace křížové polarizace | 17 dB |
Kompatibilní se značkou | Ubiquiti |
Kód harmonizovaného systému | 85177100 |
Počet kusů v balení | 1 |
Polarizace | Dvojitá lineární |
Použití | Venku |
Šířka svislého paprsku | 45 |
Úroveň zisku antény (max) | 15,5 |
Vertikální šířka | 45° |
VSWR | 1.7:1 |
Základní technické parametry | |
Rozměry | 175 mm × 175 mm × 175 × 96 mm |
Hmotnost | 0,54 kg |
frekvenční rozsah | 5,15 - 5,85 GHz |
Kompatibilní rozhlasové stanice | IsoStation / PrismStation / airFiber AF-LTU |
Posílení | 15,5 dBi |
Šířka paprsku HPOL | 45 ° |
Šířka paprsku VPOL | 45 ° |
Výška paprsku | 45 ° |
Polarizace | Bilineární |
Křížová izolace | 17 dB |
Maximální VSWR | 1,7: 1 |
Zatížení větrem | 56 N při 200 km / h |
Odolnost proti větru | 200 km / h |
Rychlý manuál | Ke stažení |
Informační brožura | Ke stažení |
1. W przypadku demontażu anteny w celu wymiany na inny model, najpierw obróć antenę tubową w kierunku przeciwnym do ruchu wskazówek zegara, naciskając przycisk zwalniający.
2. Aby umiejscowić antenę, ustaw strzałkę na antenie tubowej w linii prostej z przyciskiem zwalniającym.
3. Naciśnij antenę i obracaj ją w prawo, aż usłyszysz kliknięcie.
Pracovní kmitočtový rozsah antény je 5,15 - 5,85 GHz.
Šířka svislého a vodorovného paprsku je 45 °.
