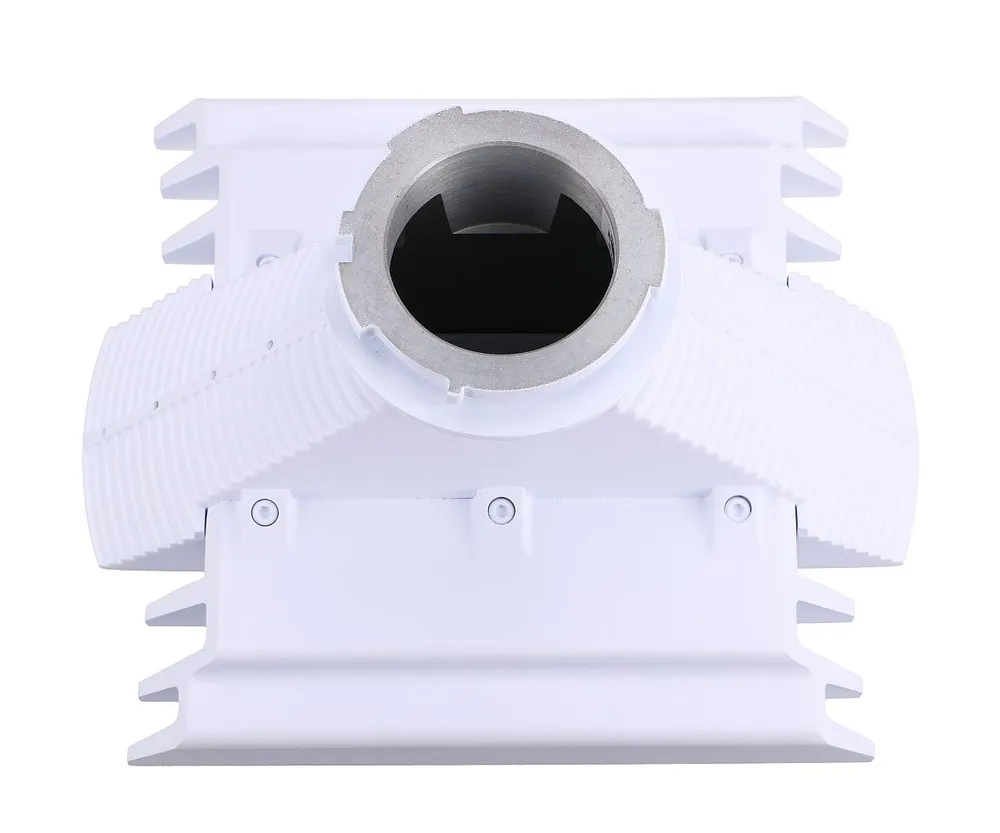

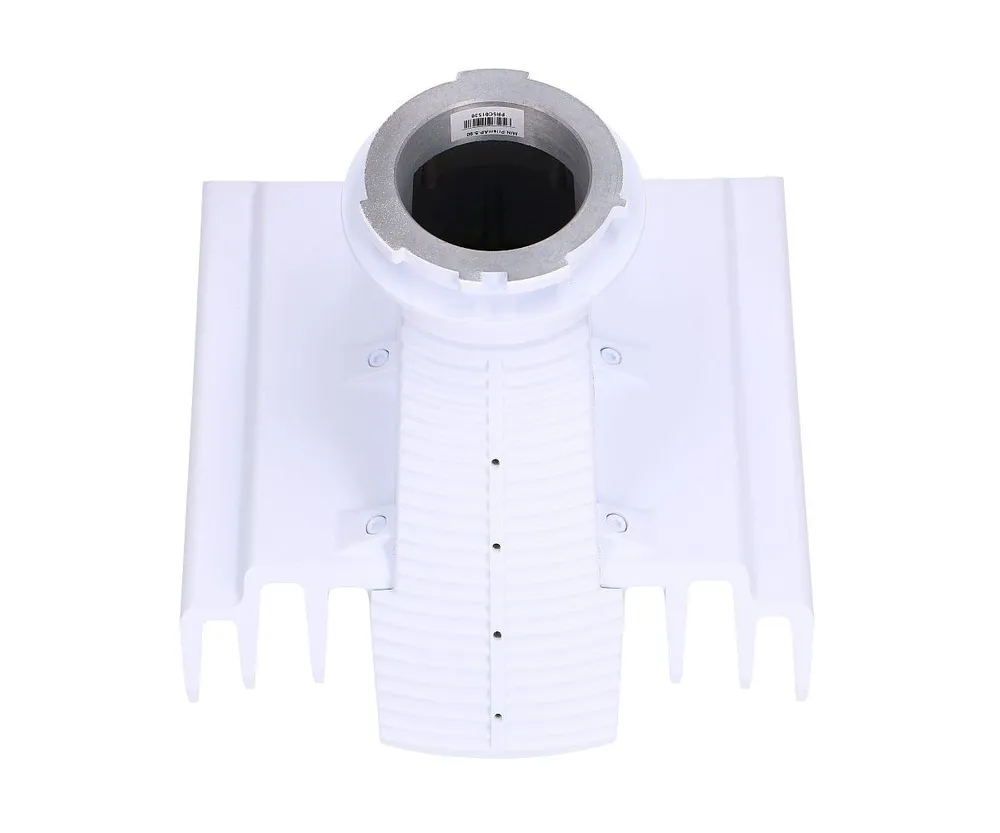

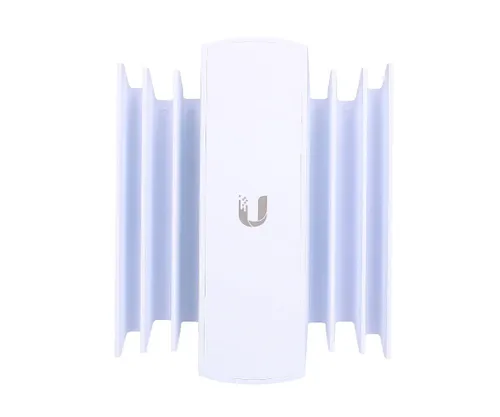

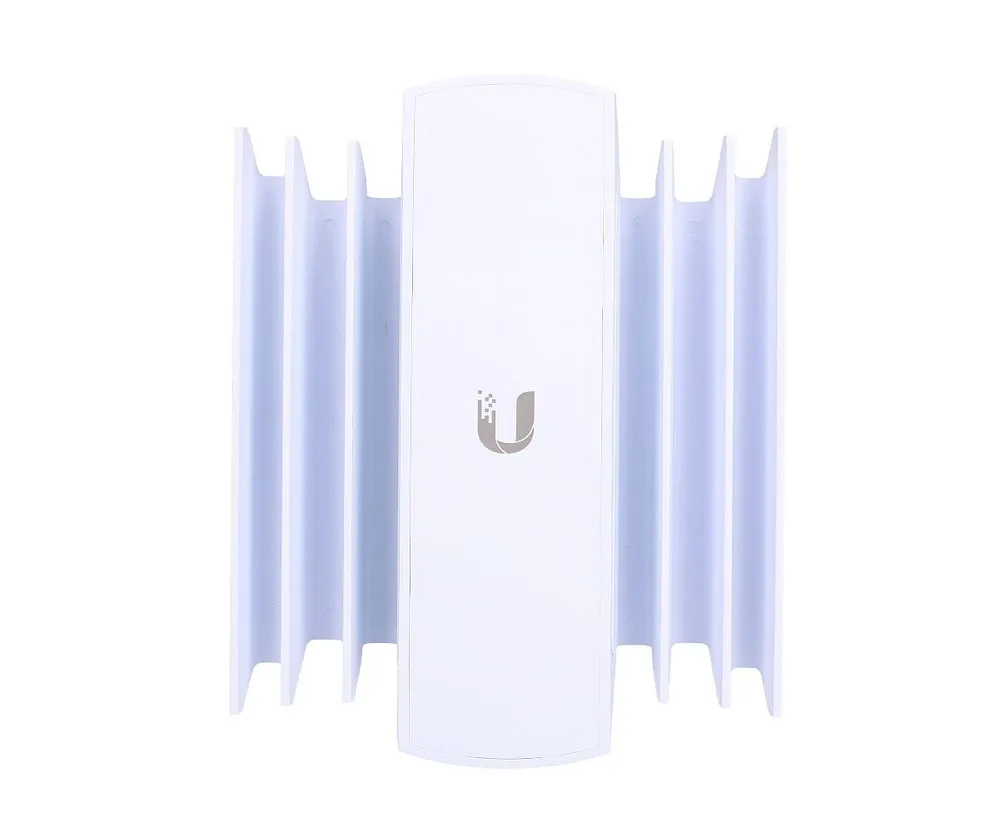

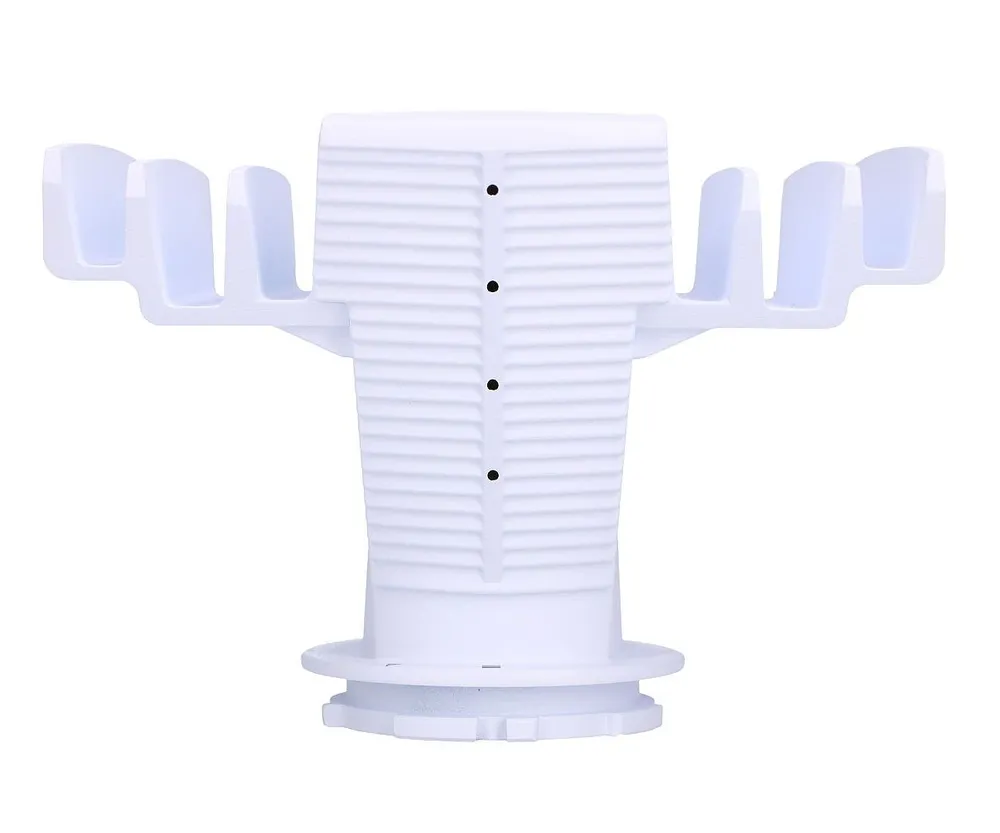

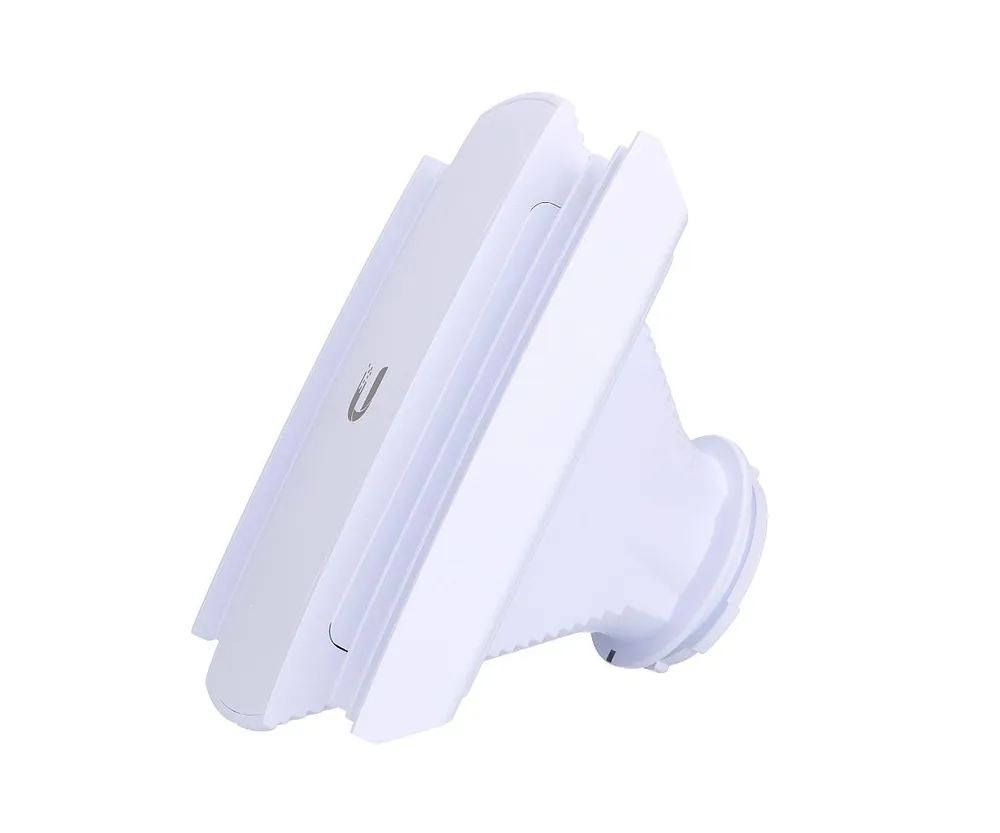

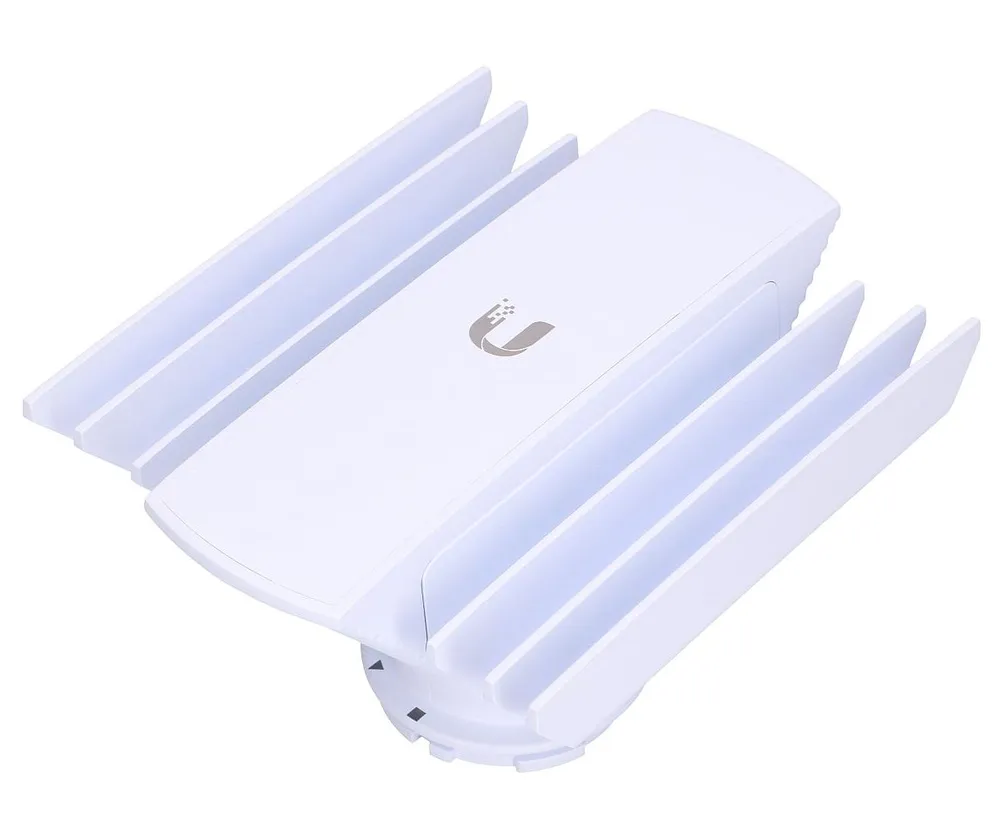

Ubiquiti HORN-5-90 | Sektorová anténa | airMAX Horn, 5GHz, 90 stupňů






Izolační antény jsou odnímatelné a vysoce účinné pro řadu náročných aplikací. V kombinaci se systémem PrismStation 5AC nebo airFiber LTU systém dosahuje maximálního zisku z nejmenšího prostoru.
Verze 60 ° a 90 ° mají přirozeně tlumené boční prahy a mají velmi nízké záření. Nabízejí nejlepší poměr zepředu dozadu v oboru. Asymetrické klaksonové antény jsou ideální pro instalaci v klastrovém sektoru s vysokými požadavky na umístění.
Funkce / filtry | |
Energetický zisk | 10dBi - 20dBi |
Frekvence antény | 5 GHz |
Typ antény | Horn |
Barva | Bílá |
Frekvenční pásmo | 5.15 ? 5.85 |
Horizontální šířka | 90° |
Izolace křížové polarizace | 17 dB |
Kompatibilní se značkou | Ubiquiti |
Počet kusů v balení | 1 |
Polarizace | Dvojitá lineární |
Použití | Venku |
Šířka svislého paprsku | 90 |
Úroveň zisku antény (max) | 13 |
Vertikální šířka | 90° |
VSWR | 2:1 |
Základní technické parametry | |
Rozměry | 152,1 mm × 186,8 mm × 113,2 mm |
Hmotnost | 920 g |
frekvenční rozsah | 5,15 - 5,85 GHz |
Kompatibilní rozhlasové stanice | IsoStation / PrismStation / airFiber AF-LTU |
Posílení | 13 dBi |
Šířka paprsku HPOL | 90 ° |
Šířka paprsku VPOL | 90 ° |
Šířka fasádního nosníku | 45 ° |
Polarizace | Dual-Lineární (dwuliniowa) |
Izolace Cross-Pol | 17 dB |
Maximální VSWR | 2: 1 |
Zatížení větrem | 46 N při 200 km / h |
Odolnost proti větru | 200 km / h |
1. W przypadku demontażu anteny klaksonowej najpierw obróć ją w kierunku przeciwnym do ruchu wskazówek zegara, naciskając przycisk zwalniający.
2. Aby umiejscowić antenę, ustaw strzałkę na antenie w linii prostej z przyciskiem zwalniającym.
3. Naciśnij w dół antenę i obracaj ją w prawo, aż usłyszysz kliknięcie.
4. Postępuj zgodnie z instrukcjami instalacji zawartymi w skróconej instrukcji obsługi radia.
Anténa pracuje na frekvenci 5 GHz.
Polarizace je dual-lineární.
